Точка 7: (y=-11.000 см)

Sx=-114.347 МПа, Txy=0.000 МПа, Smax= 0.000 МПа, Smin=-114.347 МПа,

ALFAmax=90.00°, Si=114.347 МПа, Kпч= 2.19

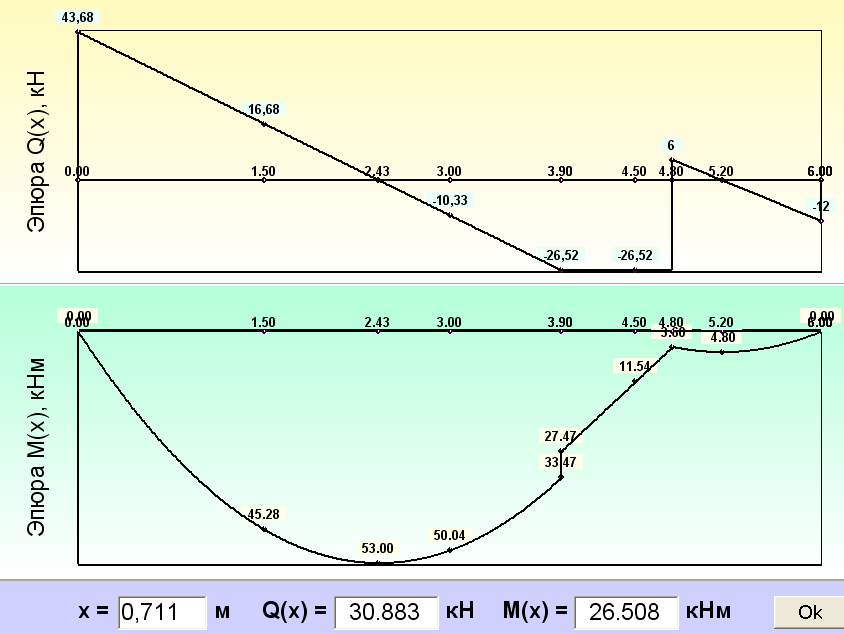

Эпюры, приведенные на рис. 8, построены при задании числа сечений для вывода результатов равным четырем. Отрицательное значение опорных реакций означает, что они направлены в отрицательном направлении оси y.

Рис. 8. Эпюры поперечных сил и изгибающих моментов

Библиографический список

1. Александров А.В., Потапов В.Д., Державин Б.П. Сопротивление материалов. – М., Высшая шк., 2000. – 560 с.

2. Андреев В.И., Паушкин А.Г., Леонтьев А.И. Техническая механика (для учащихся строительных вузов и факультетов): Учебник. – М., Издательство АСВ, 2012. – 251с.

3. Варданян Г.С., Атаров Н.М., Горшков А.А. Сопротивление материалов (с основами строительной механики). – М., ИНФА-М, 2003. – 480 с.

4. Вычисление моментов инерции сложных фигур: Метод. ук. к контрольной работе и задачам по курсу "Сопротивление материалов"/ Сост.: А.Н. Синозерский, Г.Е. Габриелян; Воронеж. гос. арх.– строит. ун-т. – Воронеж: 2001. – 25 с.

5. Сборник расчетных работ по сопротивлению материалов на базе персональных ЭВМ: Учеб. пособие/ В.С. Сафронов, А.Н. Синозерский, М.В. Шитикова и др. Под общ. Ред. В.С. Сафронова; Воронеж. гос. арх.-строит. академия, 1995. – 170 с.

Оглавление

Введение 3

1. Задание 3

2. Рекомендации по выполнению работы 4

3. Инструкция по работе с программой "БАЛКА" 7

4. Пример 9

Библиографический список 20
