Расчет деталей электроизмерительного прибора. Растяжки

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Алтайский государственный технический университет им. И.И. Ползунова»

Факультет информационных технологий

Кафедра информационных технологий

Отчёт по практической работе №2

«Расчет деталей электроизмерительного прибора. Растяжки»

по дисциплине «Детали приборов и основы конструирования»

БАРНАУЛ 2012

Цель работы: Определить параметры растяжки амперметра.

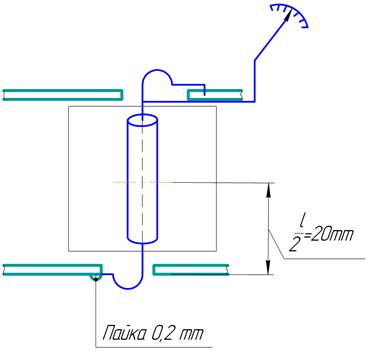

Рисунок 1 - Устройство амперметра с указанием изучаемого элемента - растяжки

Дано:

l_p=40мм

B=2Тл

I_н=N_v*10мА=50мА

G=44 Гпа (сплав бронзы)

За I_н считаем номинальный ток, при котором стрелка отклонится на требуемый угол в 120^о

Сила Лоренца вычисляется по следующей формуле:

,

так как sinα=1, α=90.

Рассчитаем электромагнитный момент спирали:

амперметр растяжка электроизмерительный инерция

Угол скручивания растяжки

Для определения толщины растяжки выразим значение полярного момента инерции через известное значение угла поворота.

Выразим толщину растяжки:

Вывод

В данной практической работе была исследована конструкция амперметра на растяжках.

Определены параметры растяжки d=3,5 микрон.

ОК: Толщина 3,5 микрон нестандартная, выбираем 5 микрон пластину для изготовления растяжки.
