Курсовая работа (т): Расчет микродвигателя постоянного тока
По данным расчета построим рабочие
характеристики двигателя:
Рис.3. Рабочие характеристики
10.
Упрощенный тепловой расчет
Полные потери в активном слое якоря
Вт
Поверхность охлаждения активного
слоя якоря
м2
Среднее превышение температуры якоря
над окружающей средой при установившемся режиме
ºС
Окружная частота вращения якоря
м/с
Превышение температуры коллектора.
Полные потери на коллекторе
Вт
Поверхность охлаждения коллектора
м2
Среднее превышение температуры
коллектора над окружающей средой при установившемся режиме
ºС
Потери в одной катушке обмотки
возбуждения
Вт
Поверхность охлаждения одной катушки
обмотки возбуждения при станине с отъемными полюсами
Среднее превышение температуры
обмотки возбуждения над окружающей средой при установившемся режиме
ºС , где принято
.
11.
Поперечное сечение рассчитанного электродвигателя
Поперечное сечение рассчитанного двигателя
показано на рис. 4; рассчитанные размеры приведены в таблице 4.
Таблица 4 Рассчитанные размеры электродвигателя в м.
|
Диаметр якоря, Da |
50·10-3 |
|
|
Диаметр вала, dвл |
10·10-3 |
0,455·10-3 |
|
Ширина сердечника полюса, bПЛ |
15·10-3 |
|
|
Высота сердечника полюса, hПЛ |
17,5·10-3 |
|
|
Высота полюсного наконечника, hПЛН |
3,34·10-3 |
|
|
Высота катушки, hк |
14,16·10-3 |
|
|
Ширина катушки Ск |
6,45·10-3 |
|
|
Высота станины, hс |
3,011·10-3 |
|
|
Размеры паза: Большая ширина паза bП1 Меньшая ширина паза bП2 |
5,434·10-3 0,5738·10-3 |
|
|
Ширина зубца якоря Zmin |
2,521·10-3 |
|
|
Высота паза, hП |
17·10-3 |
|
|
Ширина прорези паза аП |
1,245·10-3 |
|
|
Высота коронки, h'к |
0,75·10-3 |
|
|
Ширина клина, bКЛ |
4·10-3 |
|
|
Высота клина, hКЛ |
0,7·10-3 |
|
|
Толщина пазовой изоляции δИ |
0,4·10-3 |
|
|
Толщина изоляции катушки ΔИК |
1,5·10-3 |

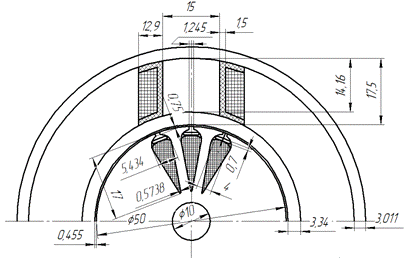

Рис. 4 Поперечное сечение электродвигателя
Заключение
В данной курсовой работе рассчитан микродвигатель постоянного тока. В ней произведены расчеты основных размеров машины и электрических параметров, а также построены графики основных характеристик электромашины.
В результате расчета при мощности Р2 = 50 Вт получены:
Частота вращения якоря n
=4700
об/мин, потребляемый ток I
=0,86 А, η=0,77, момент на
валу M2=0,145Нм.
Температура нагрева обмоток якоря и возбуждения, а также коллектора не
превышают допустимых значений.
Список литературы
1. Ермолин Н.П. Электрические машины малой мощности. М., В.Ш., 2007
2. Прохоров С.Г., Хуснутдинов Р.А. Электрические машины. Казань, Издательство КГТУ, 2012
. Хуснутдинов Р.А. , Шарафиева А.Р. Расчет электродвигателей малой мощности. Казань, Издательство КГТУ, 2009.
