Курсовая работа (т): Расчет систем вентиляции помещений клуба на 200 мест

 м²

Решетка АМР-К 300х150

 шт

 м/с

Канал 140х140

 м²

 шт

 м/с

Размеры подвесных раздающих приточных коробов и сборных вытяжных коробов принимаются кратно 50 мм. наружные решетки АРН предназначены для забора наружного воздуха. Неподвижные жалюзи решеток препятствуют проникновению атмосферных осадков с улицы, листьев деревьев и т.д. Решетки изготавливаются из алюминия и устанавливаются в воздухозаборных шахтах или наружных стенах.

Решетки АМР-К предназначены для подачи и удаления воздуха. Решетки изготовлены из алюминия, снабжены регуляторами расхода и регулируемыми жалюзи для изменения направления приточной струи. После определения воздухообменов, размеров решеток и каналов заполняется табл. 11.

Для каждого этажа необходимо определить суммарные воздухообмены по притоку и вытяжке. Разницу между суммарными притоками и вытяжкой "дебаланс" следует подавать в общие коридоры, фойе и вестибюли.

Итого 1 этаж ∑ 6549.34 ∑5970.54

Дебаланс 578.8

Итого 2 этаж ∑ 590.6 ∑ 1407.285

Дебаланс 816.69

7.  Основы конструирования систем вентиляции

При наличии в помещениях внутренних капитальных стен вентиляционные каналы, как правило, размещаются в них. Приставные вентиляционные каналы, подвесные подвальные приточные короба и сборные чердачные короба выполняются из шлакогипсовых, шлакобетонных, пеноглинистых и пеностеклянных плит.

В мокрых помещениях (душевые, моечные) подвесные и приставные воздуховоды выполняются из тонколистовой оцинкованной стали.

Приточные жалюзийные решётки располагаются в помещении на высоте 2,5 м и более от уровня пола, а вытяжные - на 0,3 м от верха решетки до потолка.

При размещении вентиляционных каналов на планах необходимо соблюдать следующие требования:

минимальное расстояние между одноименными кирпичными каналами должно быть равным 140 мм (1/2 кирпича), между разноименными каналами - 270 мм (1 кирпич), между каналом и дверным проемом - 410 мм (1,5 кирпича);

каналы не размещаются в местах пересечения кладки капитальных стен;

вытяжные каналы из отдельных помещений выводятся на чердак (приточные - в подвал) самостоятельно без отступлений в плане.

Приточные камеры размещаются в подвале, на первом этаже, на чердаке или техническом этаже, а так же на крыше. Вытяжные камеры на чердаке, техническом этаже или на кровле.

Все вертикальные каналы приточной вентиляции, размещенные на плане подвала, объединяются магистральным воздуховодом, уточняется место расположения приточной камеры и воздухозаборной шахты. Воздухозаборная шахта и приточная камера обычно располагаются со стороны дворового фасада. При этом приточную камеру, не следует располагать над и под различными залами (зрительными, читальными, конференц-залами и т.п.), чтобы шум работы вентилятора не проникал в залы.

Забор воздуха осуществляется на отметке не ниже 2 м от поверхности земли. В зеленой зоне расстояние от поверхности земли до низа жалюзийной решетки допускается не ниже 1 м.

Магистральные воздуховоды прокладываются под потолком подвала и выполняются из шлакобетонных и гипсошлаковых плит. Допускается применение стальных воздуховодов в гражданских зданиях при соответствующем обосновании или требованиях.

На чердаке все вытяжные каналы объединяются сборными воздуховодами, которые подводят либо к вытяжной шахте (при естественной вытяжке), либо к вытяжной камере, оборудованной вентилятором (при механической вытяжке). При объединении каналов в вытяжные установки руководствуются следующими условиями.

Радиус действия установки с естественной тягой не должен быть более 10 м, а с механической - не более 30 м (расстояние от наиболее удаленного вертикального канала до центра вытяжной системы) по направлению движения воздуха. Это положение необходимо соблюдать и при проектировании приточных систем. В одну систему могут быть объединены только каналы из родственных по назначению помещений. Каналы из сан- узлов объединяются в самостоятельную систему.

Сборные каналы на чердаке должны быть утепленными. Их выполняют из пустотелых гипсошлаковых, шлакобетонных либо из пеноглинистых или пеностеклянных плит.

При заборе воздуха выше кровли, заборные устройства располагаются на 1,0 м выше кровли и не ближе 10 м от вытяжных шахт (по оси). Отдельно стоящие вытяжные шахты выводятся на высоту выше конька на 0,5 м. Если воздухозаборные отверстия и вытяжные шахты расположены рядом, то вытяжные шахты должны быть выведены выше воздухозаборных устройств на 2,5 м (рис. 3)

Сборные каналы на чердаке должны быть утепленными. Их выполняют из пустотелых гипсошлаковых, шлакобетонных либо из пеноглинистых или пеностеклянных плит.

В зданиях с бесчердачными кровлями вытяжные каналы объединяются вытяжными шахтами, по возможности, заводского изготовления из легкого бетона, каркасными, с заполнением эффективными огне- и влагостойкими утеплителями.

Количество приточных и вытяжных систем определяется от возможности объединения помещений в одну систему и радиуса действия систем.

Воздуховоды и отопительно-вентиляционное оборудование, расположенные в верхней части помещения (под потолком или покрытием), изображают сплошными линиями, несмотря на то, что на строительной части показаны окна и двери, расположенные ниже. Подпольные каналы показывают на планах штриховыми линиями.

Оси вентиляционного оборудования, а также оси воздуховодов обязательно привязывают к плоскости стен и перекрытий здания.

На планах указывают названия помещений или их номера, отметки полов, марки вентиляционных установок с их порядковыми номерами.

Марки установок с механическим побуждением: приточные и душирующие - П; вытяжные - В; воздушные завесы - У. Марки установок с естественным побуждением: приточные - ПЕ; вытяжные - ВЕ. К маркам добавляют порядковый номер в пределах каждой установки (П1, П2, В1, В2).

Элементы систем вентиляции вычерчиваются на планах и разрезах обязательно в масштабе, но без излишней детализации. Размеры воздуховодов и каналов указывают на каждом участке (между ответвлениями). Первый размер прямоугольного воздуховода обозначает его ширину, второй - высоту. Вертикальные каналы, оканчивающиеся на данном этаже, и вентиляционные решетки снабжаются размерами, а у сечений транзитных каналов, проходящих через данный этаж, проставляют цифру, соответствующую этажу, где он оканчивается приточной или вытяжной решеткой.

На аксонометрических схемах систем вентиляции указывают размеры каналов и воздуховодов, расходы воздуха, проставляют вертикальные отметки низа прямоугольных или осей круглых воздуховодов, опорных конструкций вентиляционных установок, верха выхлопных шахт.

Конструктивный чертеж приточной или вытяжной установки выполняют в масштабе 1:20 или 1:50 при детальном изображении узлов в масштабе 1:2, 1:5 или 1:10.

8.  Расчет воздухораспределения в залах

В залах необходимо выполнить расчет струй. Студент ознакомлен со струями по дисциплине "Теоретические основы создания микроклимата в помещении". Расчет основан на теории струй. Требуется определить скорость воздуха на выходе из воздухораспределителя (ВР) и его температуру, чтобы обеспечить нормируемую температуру воздуха в помещении и допустимую скорость движения воздуха в рабочей зоне (РЗ).

Максимальные параметры воздуха на основном участке приточных струй (компактных, веерных, конических) в зоне их прямого воздействия определяют по формулам:

; (19)

. (20)

Если рабочая зона омывается обратным потоком, то:

; (21)

 ,          (22)

где - скорость движения воздуха в приточной струе на расстоянии x, в месте пересечения рабочей зоны, м/с;

m - скоростной коэффициент ВР;

 - скорость воздуха в расчетном сечении ВР, м/с;

 - площадь расчетного сечения ВР, ;

х - расстояние ВР от места входа струи в РЗ, м;

 - коэффициент стеснения струи;

 - коэффициент взаимодействия струй;

 - температурный коэффициент ВР;

 - избыточная температура воздуха в струе , ⁰С;

 - температура воздуха в расчетном сечении ВР, ⁰С;

 - нормируемая температура воздуха в рабочей зоне, ⁰С;

- ширина зоны обслуживания помещения одним ВР, м;

- высота помещения, м.

При расчете воздухораспределителей допускается отклонение параметров воздуха в РЗ:

максимальная скорость:

, (23)

где - нормируемая скорость движения воздуха в РЗ, м/с. Для общественных и административных помещений =0,5м/с [2];

- коэффициент перехода от нормируемой скорости движения воздуха в помещении к максимальной скорости в струе, зависит от метеорологических условий, размещения людей в помещении и категории тяжести выполняемой работы. в зоне прямого действия приточной струи для работ легких и средней тяжести  =1, в зоне обратного потока при выполнении легких работ =1,4, средней тяжести =1,8 [2].

максимальная температура воздуха при ассимиляции избытков теплоты в сечении струи на расстоянии х:

, (24)

где  - допустимое отклонение температуры воздуха в струе от нормируемой, ⁰С. Для общественных и административных помещений в зоне прямого воздействия приточной струи =1,5⁰С, вне зоны прямого воздействия приточной струи =2⁰С [2].

При вентиляции помещений, кроме воздушного отопления, разность температур незначительна и  можно принять равным 1, а взаимодействием струй можно пренебречь (). Коэффициент стесненности струи определяется по табл. 12.

Таблица 12. Значение коэффициента стеснения

При незначительной высоте помещения и размещения ВР на стене на расстоянии не более 300 мм потолка принимается схема с настилающейся на потолок струей (рис. 4).

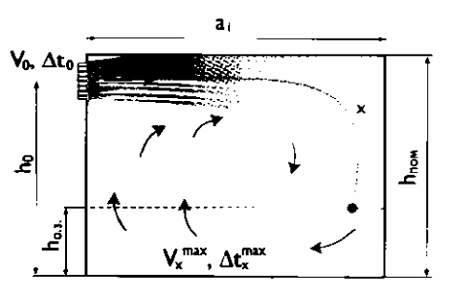

Рис. 4. Схема развития горизонтальной настилающейся на потолок приточной струи в помещении

При раздаче воздуха горизонтальными струями с полностью раскрытыми лопатками ВР () коэффициенты m=8,4; n=5,1.

Если помещение имеет значительную высоту (залы клубов, спортзалы и др.) применяется схема подачи воздуха горизонтальными струями выше рабочей зоны, но вдали от потолка. Максимальные параметры воздуха в рабочей зоне формируются обратным потоком воздуха. Высота установки ВР  (рис. 5).
