Курсовая работа (т): Расчет систем вентиляции помещений клуба на 200 мест

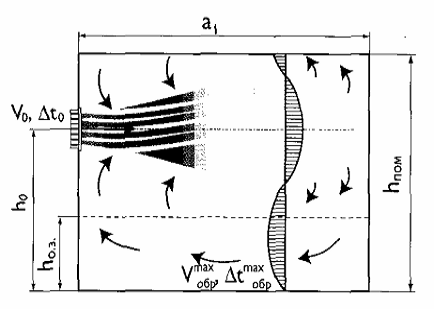

Рис. 5. Схема развития горизонтальной свободной приточной струи в помещении.

Дано: Размер зрительного зала axb=1212 м², = 5.5 м;  м; воздухообмен м³/ч; ;  м/с; ; К_п=1,4 определить: и .

решение: Ранее выбрано 9 жалюзийных решеток АМР-К 300150 мм,  (табл. 9). =:9=4770.74:9=530 м³/ч.

скорость на оси струи на выходе из решетки:

 м/с

Ширина помещения 12 м, на один ВР приходится:  м.

Рекомендуемые величины:

Тогда максимальное отклонение реальных параметров воздуха от рекомендуемых, составят:

.

Допустимые параметры воздуха в рабочей зоне обеспечены.

9.  Принципиальные схемы организации вентиляции

При проектировании систем приточной и вытяжной вентиляции в зданиях различного назначения необходимо руководствоваться следующими рекомендациями.

Здания клубов. Включают зрелищную часть, клубную часть, помещения административно-хозяйственного и обслуживающего назначения.

Клубы оборудуются приточно-вытяжными системами вентиляции, самостоятельными для помещений зрительной и клубной частей, помещений обслуживающих сцену и административно-хозяйственных помещений.

Расчет вентиляции выполняется при полной загрузке зала. Воздухообмен залов определяется по расчету, но не менее 30 м³/чел свежего воздуха [6].

Проектирование производится в соответствии с [2, 4]. Системы приточной вентиляции следует предусматривать раздельными для помещений:

зрительного зала и клубного комплекса;

фойе, вестибюля, кулуаров;

помещений обслуживания сцены;

административно-хозяйственных помещений;

тиристорных;

артистических уборных, репетиционных залов, творческого персонала, помещений работы кружков, технической связи и радиовещания.

Самостоятельные вытяжные системы следует предусматривать для:

зрительного зала и сцены;

курительных и санитарных узлов;

подсобных для буфета;

тиристорной;

мастерских;

складов;

аккумуляторных;

светопроекционной, звукоаппаратной, светоаппаратной, кабин диктора и переводчиков.

В зрительной части проектируют вентиляцию с механическим побуждением - приточную для зрительного зала (с рециркуляцией воздуха), фойе, обслуживающих зрительный зал помещений (кулуаров, гостиных, буфета, вестибюля и т.д.) и вытяжную - для уборных и душевых, моечных буфетов, доготовочных, мастерских, курительных, уборных, киноаппаратной, артистических комнат, аккумуляторных и кислотных. Естественная вытяжная вентиляция предусматривается из зрительного зала, помещений сцены, административно-хозяйственных помещений. В вытяжных шахтах необходимо устанавливать утепленные клапаны с дистанционным управлением и поддоны с отводом конденсата под ними.

В зрительных залах кинотеатров и клубов с глубинной сценой количество удаляемого воздуха должно составлять 90% от приточного (включая рециркуляцию) для обеспечения 10% подпора в зале. Через сцену следует удалять не более 17% общего объема воздуха удаляемого вытяжными системами [4].

В зрительных залах клубов рекомендуются следующие схемы организации воздухообмена. Схема "сверху-вверх" применяется для залов вместимостью до 400 человек с конфигурацией близкой к квадрату. Воздух подается через отверстия с решетками в верхней зоне помещения со стороны кинопроекционной, на отметке 0,6-0,7 высоты помещения. Удаляется воздух наружу и забирается на рециркуляцию через отверстия в верхней зоне стен (рис. 6а), или в потолке у портала сцены или перед антрактным занавесом эстрады, а также через люстровую решетку или подвесной потолок (рис. 6б)[22]. Схема "Сверху-вверх-вниз" (рис. 6в) применяется в зрительных залах с балконом. Приточный воздух подается через отверстия с регулируемыми решетками под и над балконом на высоте не ниже 2 м от пола. Удаляется воздух наружу из верхней зоны помещения через отверстия в стене или потолке у портала сцены или перед занавесом, а на рециркуляцию - через симметричные в боковых стенах отверстия на высоте 2,5-3,0 м от пола [22].

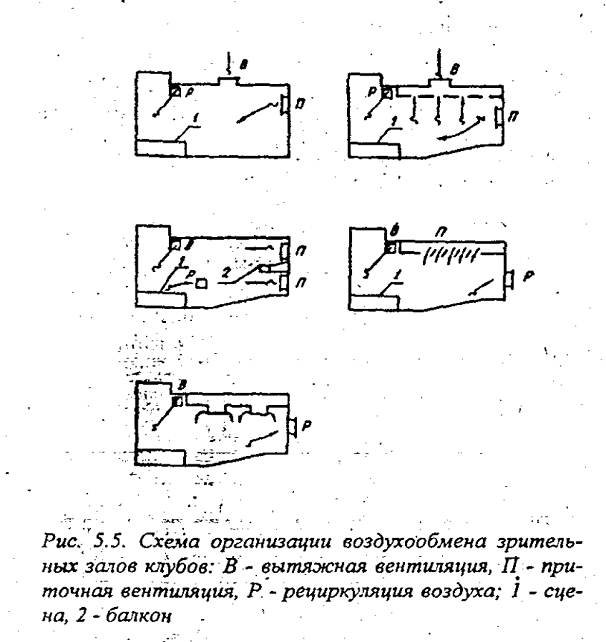

Рис. 6. Схемы организации воздухообмена зрительных залов клубов:

В - вытяжная вентиляция; П - приточная вентиляция; Р - рециркуляция воздуха; 1 - сцена; 2 - балкон

Все приточные отверстия зрительного зала оборудуются устройствами для изменения направления движения воздуха. Системы вентиляции должны иметь устройства виброшумоглушения, автоматическое регулирование, дистанционный и местный контроль и сигнализацию.

В клубной части устраивается вентиляция следующих видов:

искусственная приточная во всех помещениях для занятий кружков, гостиных, выставочных залов, помещениях детского сектора, библиотеке, вестибюле;

естественная вытяжная для всех помещений;

искусственная вытяжная для уборных и душевых.

В фойе, кулуарах проектируется только приточная вентиляция для компенсации вытяжки их смежных обслуживающих помещений. Объем приточного воздуха, подаваемого в фойе, должен превышать на 10% суммарный объем удаляемого воздуха из буфета, уборных, курительных, гардероба плюс двукратный объем притока в вестибюль. Приточный воздух в фойе и кулуарах следует подавать в верхнюю зону. Для курительных и уборных проектируется общая вытяжная система. В малом зале аудитории предусматривают приточную механическую вентиляцию и естественное удаление воздуха.

Все приточные и вытяжные решетки в обслуживающих и административных помещениях устанавливаются под потолком и имеют регулировочные устройства. Приточные вентиляционные камеры проектируют, как правило, в подвале или на первом этаже. не допускается устройство вентиляционных камер с механическим приводом над и под зрительными залами, фойе и малым залом аудиторией, а также смежными с залом помещениями.

В проекционной следует предусматривать отдельные вытяжные и приточные вентиляционные системы. К вытяжным системам допускается присоединять вытяжные каналы от стойки (шкафа) оконечных усилителей, перемоточных и кабины переводчика.

В аккумуляторной (с кислотными аккумуляторами) и кислотной следует предусматривать вытяжную вентиляцию с эжекторным побуждением тяги и с расположением вытяжных отверстий под потолком, на расстоянии 0,1 м от потолка до верха решетки и на высоте 0,3 м от пола, самостоятельным агрегатом во взрывобезопасном и антикоррозионном исполнении. В аккумуляторной с щелочными аккумуляторами вытяжные отверстия располагают только под потолком. В этом случае можно организовать естественную вентиляцию через отдельный вентиляционный канал. В помещении кинопроекционной кроме общеобменной механической вентиляции с подачей и удалением воздуха в верхнюю и из верхней зон предусматривается местная вытяжная система от кинопроекторов. Количество удаляемого воздуха от одного кинопроектора зависит от его типа и принимается в данной работе 700 м³/ч [22].

Приточный воздух в киноаппаратную допускается подавать от приточной системы актового зала или лекционной аудитории при условии подключения воздуховода, идущего в киноаппаратную, к приточной системе зала ниже уровня пола киноаппаратной.

Прокладка транзитных воздуховодов через кинопроекционную, перемоточную и помещение зала не допускается.

В макетных мастерских и других помещениях, где возможно выделение в воздух пыли и аэрозолей, объем воздуха, удаляемого через вытяжной шкаф следует определять в зависимости от скорости движения воздуха в расчетном проеме шкафа по [5]. в данной работе принять 1500 м³/ч.

В помещениях постирочной, окраски и пропитки декораций устраивают приточно-вытяжную вентиляцию с местными отсосами.

При проектировании общедосуговых клубов допускается проектировать только естественную вытяжку из всех помещений, кроме зрительного зала, кинопроекционной и аккумуляторной.

Вытяжную вентиляцию без организованного притока воздуха допускается устраивать в предприятиях с количеством посадочных мест до 50 - одной системой с механическим побуждением для всех производственных помещений, от 50 до 100 - раздельными системами с механическим побуждением для помещений производственной группы (кухни, заготовочные, раздаточные, кондитерские, моечные, включая местные отсосы), для торговых залов с обслуживающими помещениями (буфетной, раздаточной, хлеборезкой и т.д.), гардеробных и остальных подсобно-вспомогательных помещений, а от санузлов - раздельными каналами с объединением в сборный короб перед вентиляционным агрегатом.

Приточный воздух можно подавать непосредственно в вентилируемые помещения (производственные, кроме кухонь, кондитерские или моечные, а также вспомогательные, складские и административные) или в прилегающий к ним коридор. В горячих цехах и моечных приточный воздух следует подавать в рабочую зону.

В горячих цехах и моечных отделениях, кроме местных отсосов, рекомендуется предусматривать общую вытяжку из верхней зоны в объеме не менее двукратного обмена, при этом суммарный объем вытяжки не должен быть меньше рассчитанного на ассимиляцию тепла и влаги.

В предприятиях с самообслуживанием подача приточного воздуха в горячий цех должна составлять 65% и осуществляться через зал (дополнительно к расчетному притоку в зал), остальные 35% приточного воздуха должны поступать непосредственно в цех, удаление воздуха из зала и горячего цеха должно осуществляться через горячий цех.

Количество воздуха, удаляемого через кольцевые воздуховоды, завесы, зонты, должно составлять 65%, а удаляемого с помощью обменной вентиляции из верхней зоны - 35% общего количества удаляемого воздуха.

Местные отсосы от механизированных моечных рекомендуется принимать для камерной моечной - 500 м³/ч, для конвейерной - 1000 м³/ч.

В помещении аммиачных компрессоров следует предусматривать постоянную вытяжную вентиляцию с механическим побуждением и дополнительную аварийную вытяжную вентиляцию в виде самостоятельной установки. Вентиляционные системы предприятий общественного питания, размещенных в зданиях иного назначения не должны объединяться с вентиляционными системами последних.

Приточные установки следует располагать в подвальном или цокольном этаже, а вытяжные на чердаке, центрально по отношению к обслуживаемым помещениям.

При устройстве над плитами кольцевых воздуховодов 55-60% тепловыделений от плиты удаляется с вентиляционным воздухом и лишь 35-40% поступает в помещение; при устройстве над плитой укрытия в виде завесы или при устройстве местных отсосов до 75% тепловыделений удаляется с вентиляционным воздухом и только 25% поступает в помещение.

Подачу и удаление воздуха осуществляют по схеме - подача и удаление в верхней зоне помещения.

При подаче воздуха в верхнюю зону температура приточного воздуха должна быть ниже температуры воздуха в обслуживаемой зоне не более чем на 6⁰С.

10.    Аэродинамический расчет систем вентиляции

Системы с механическим побуждением

При перемещении воздуха в системах вентиляции происходит потеря энергии, которая обычно выражается в перепадах давлений воздуха на отдельных участках системы и в системе в целом. Аэродинамический расчет проводится с целью определения размеров поперечного сечения участков сети. При этом в системах с гравитационным побуждением движения располагаемое давление задано, а в системах с механическим побуждением движения потери давления определяют выбор вентилятора. В последнем случае подбор размеров поперечного сечения воздуховодов, как правило, проводят по предельно допустимым скоростям воздуха.

Аэродинамический расчет вентиляционной системы состоит из двух этапов: расчета участков основного направления - магистрали и увязки всех остальных участков системы.

Расчет ведется в такой последовательности.

1. Определяют нагрузки отдельных расчетных участков. Для этого систему разбивают на отдельные участки. Расчетный участок характеризуется постоянным по длине расходом воздуха. Границами между отдельными участками служат тройники.

Расчетные расходы на участках определяют суммированием расходов на отдельных ответвлениях, начиная с периферийных участков. Значения расхода и длину каждого участка указывают на аксонометрической схеме рассчитываемой системы

2. Выбирают основное (магистральное) направление, для чего выявляют наиболее протяженную цепочку последовательно расположенных расчетных участков. При равной протяжённости магистралей в качестве расчетной выбирают наиболее нагруженную.

3. Нумерацию участков магистрали обычно начинают с участка с меньшим расходом. Расход, длину и результаты последующих расчетов заносят в таблицу аэродинамического расчета (табл. 13).

4. Задаваясь скоростями движения воздуха u_рек, м/с, и расходом воздуха на участке L, м³/ч, определяют сечение воздуховода:

 . (25)

Значение рекомендуемых скоростей при перемещении воздуха по воздуховодам общественных и гражданских зданий приведено в табл. 7.

. определяют диаметр воздуховода по стандартной размерной сетке d, мм [14, 19].

фактическую скорость движения воздуха в воздуховоде V_факт, м/с, определяют по формуле:

для круглых воздуховодов:

 ; (26)

- для прямоугольных воздуховодов:

 . (27)

6. Определяют удельную потерю давления на трение R, Па/м [14, 19] и общие потери давления по длине Rl.

. Далее определяют потери давления на местные сопротивления. для каждого участка отдельно выписываются все местные сопротивления и производят суммирование их по участкам. Следует помнить, что местные сопротивления тройников надо относить к участку с меньшей нагрузкой.
