Курсовая работа (т): Разборка раздаточной коробки автомобиля КамАЗ

Разборка раздаточной коробки автомобиля КамАЗ

Введение

Автомобили КамАЗ с колесной формулой 6x4 рассчитаны на эксплуатацию при температурах окружающего воздуха плюс 40... минус 40 °С, относительной влажности воздуха до 80% при 20 °С, запыленности до 1,0 г/м3, скорости ветра до 20 м/с и в районах, расположенных на высоте не более 3000 m над уровнем моря.

Автомобили разделяются на две группы.

Акционерное общество (АО) КамАЗ выпускает автомобили с колесными формулами 6x4, 4x2 и 6х6, различающиеся мощностными, размерными и весовыми параметрами. Массовое производство автомобилей семейства КамАЗ и их поступление в автотранспортный комплекс страны началось в 1976 г. В ходе производства совершенствовалась конструкция автомобилей и их составных частей, повышалось их качество, накапливался и изучался передовой опыт эксплуатации и ремонта.

Более сложная конструкция автомобилей КамАЗ по сравнению с ранее выпускавшимися в стране автомобилями позволила достичь высокой экономичности, надежности и комфортабельности. Одновременно возросли требования к культуре их технической эксплуатации, удовлетворить которые в состояния далеко не все потребители.

С целью более полной реализации высоких эксплуатационных свойств автомобилей, бесперебойного обеспечения подвижного состава запасными частями и ремонтно-эксплуатационными услугами АО КамАЗ создало фирменную систему обслуживания и ремонта автомобилей.

По мере возможности даны сведения о применяемых средствах технологического оснащения и приведены чертежи приспособлений, которые можно изготовить силами предприятий, выполняющих ремонтные работы.

Раздаточная коробка, применяемая на автомобилях повышенной проходимости КамАЗ-4310 и КамАЗ-43105, служит для распределения крутящего момента между передним ведущим мостом и двумя ведущими мостами задней тележки.

Во время движения по неровной дороге необходимо, чтобы ведущие колеса переднего и двух задних мостов, обкатывая неровности, имеющие различный продольный профиль, могли вращаться с неодинаковой скоростью. Например, когда передние колеса перекатываются через имеющийся на пути следования автомобиля выступ (бугор), скорость их вращения по сравнению с задними колесами, катящимися в это время по ровному участку, должна увеличиться, так как путь, проходимый передними колесами на данном участке поверхности дороги, больше. При перекатывании через этот выступ задних колес скорость их вращения также должна увеличиваться. Если передние и задние колеса будут жестко связаны между собой через механизмы трансмиссии, они будут вынуждены вращаться всегда с одинаковой скоростью, вследствие чего неизбежны повышенное изнашивание шин и большие потери мощности на преодоление трения между колесами и дорогой. Возможность вращения колес переднего и задних мостов с различной угловой скоростью обеспечивает межосевой дифференциал, применяемый в раздаточной коробке.

Применение дифференциального привода на скользких дорогах и на влажных грунтах с малым сцеплением может привести к снижению и потере проходимости автомобиля. Для повышения проходимости в автомобилях предусмотрено устройство для блокировки дифференциала.

В раздаточной коробке может изменяться крутящий момент, подводимый к ведущим колесам, т. е. раздаточная коробка является одновременно дополнительной коробкой передач, увеличивающей пределы передаточного числа в трансмиссии. Включение низшей (первой) передачи в коробке передач и в раздаточной коробке обеспечивает возможность преодоления автомобилем больших сопротивлений движению.

1.
Анализ конструкции раздаточной коробки КАМАЗ

.1.      Особенности конструкции

Раздаточная коробка служит для распределения и передачи крутящего момента к переднему мосту автомобиля КамАЗ и мостам задней тележки. Она установлена на лонжероне рамы и продольной балке, расположенной между поперечинами, на кронштейнах с четыремя резиновыми подушками.

Картер раздаточной коробки литой, с вертикальным разъемом. В верхней части картера имеется люк, закрытый крышкой 6, для установки коробки отбора мощности. В гнездо заднего торца картера установлена односкоростная коробка 10 отбора мощности, которая состоит из выходного вала, установленного в корпусе стакана подшипников на двух шариковых подшипниках. На шлицах выходного вала закреплен фланец с отражателем для присоединения карданного вала привода лебедки. По шлицам переднего конца выходного вала перемещается подвижная муфта включения отбора мощности, входящая в зацепление со шлицами первичного вала раздаточной коробки. Стакан подшипников закрыт крышкой, уплотненной прокладкой. Для предотвращения вытекания масла в крышке стакана установлена резиновая манжета с пружиной. Коробка отбора мощности включается пневматическим механизмом мембранного типа с дистанционным управлением. Редуктор раздаточной коробки состоит из первичного вала 2, промежуточного вала 39, вала 32 привода переднего моста, межосевого дифференциала. Все зубчатые колеса редуктора постоянного зацепления, косозубые. Первичный и промежуточный валы вращаются на цилиндрических радиальных подшипниках 4, 8, 13 и 40, дифференциал - на радиальном цилиндрическом 16 и шариковом 29 подшипниках. Шариковый подшипник 3 первичного вала воспринимает только осевые нагрузки и установлен в крышке первичного вала с радиальным зазором.

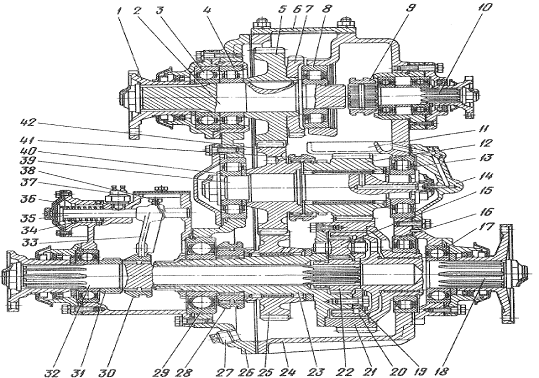

Рис. 1 Раздаточная коробка автомобиля КамАЗ: Раздаточная коробка: 1 фланец первичного вала: 2 - первичный вал; 3, 4, 8, 13. 16, 17, 29, 40 - подшипники; 5 - ведущее зубчатое колесо; 6 - крышка верхнего люка; 7 - зубчатое колесо отбора мощности; 9- муфта включения коробки отбора мощности; 10 - коробка отбора мощности; 11 - маслосборник; 12 - зубчатое колесо низшей передачи; 14 - крышка подшипника; 15 - сателлит; 18 - вал привода задних мостов; 19 - задняя обойма дифференциала; 20 - коренное зубчатое колесо; 21 - зубчатое колесо низшей передачи дифференциала; 22 - солнечное зубчатое колесо; 23 - передняя обойма; 24- картер раздаточной коробки; 25- зубчатое колесо высшей передачи: 26 - крышка картера раздаточной коробки; 27 - магнитная пробка; 28, 30. 41 - муфты; 31 - ведущее зубчатое колесо привода преобразователя электрического спидометра: 32 - вал привода переднего моста; 33 - вилка; 34 - пружина: 35 - шток; 36 - мембрана: 37 выключатель; 38 - стопорный болт; 39 - промежуточный вал; 42 - зубчатое колесо постоянного зацепления

К ведущему зубчатому колесу 5 первичного вала приварено зубчатое колесо 7 отбора мощности.

Зубчатое колесо 12 низшей передачи и зубчатое колесо 25 высшей передачи установлены на роликах.

Дифференциал планетарного типа с четырьмя сателлитами 15, солнечным 22 и коренным 20 зубчатыми колесами, коренное зубчатое колесо 20 соединено с валом 18 привода задних мостов. Момент вращения солнечного зубчатого колеса передается на вал 32 привода переднего моста. При работающем (разблокированном) дифференциале обеспечивается постоянная и равномерная тяга всех мостов, и устраняются дополнительные нагрузки в трансмиссии. В зависимости от дорожных условий дифференциал может быть выключен (заблокирован), и тогда валы привода переднего и задних мостов вращаются как одно целое.

Неисправности раздаточной коробки Таблица 1

Разработка технологического процесса разборки раздаточной коробки

Трудоемкость - 81,0 чел.мин.

.         Установить раздаточную коробку на верстак.

Захват, верстак слесарный

.         Вывернуть пробку заливного отверстия и пробку магнитную 56 (Рис. 2) сливного отверстия. Ключ гаечный 12 мм.

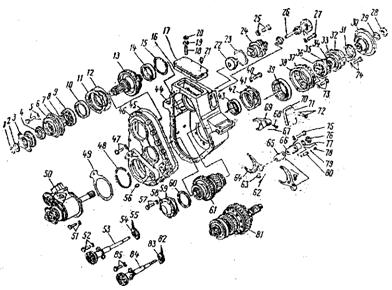

Рис.2 Коробка раздаточная: 1 - гайка крепления фланца первичного вала; 2,19,29 - шайба; 3 - фланец; 4-шпонка; 5,25,27,40,47,51,52,57,72,73,74,75,85 - болты с шайбами ;6-крышка переднего подшипника первичного вала; 7,12,16,23,42,45,49,59,70,77 -прокладки; 8 - опорная шайба; 9 - шарикоподшибник; 10-кольцо наружное роликоподшипника; 11 - стакан передних подшипников; 13 - первычный вал; 14 -кольцо наружное; 15,48,60 - кольцо упорное; 17 - крышка верхнего люка; 18 -шпипька; 20,28-гайки; 21-предохранительный клапан; 24 - коробка отбора мощности; 26-механизм включения коробки отбора мощности; 30-фланец привода заднего моста; 31-манжета; 32 - крышка подшипника; 33,38,54,83,65 -уплотнительные прокладки; 34 - маслоотгонная шайба; 35 - установочное кольцо; З6-подшипник; 37 - крышка заднего подшипника промежуточного вала; 43 - кольцо наружное задних подшипников промежуточного вала; 44 - картерраздаточнойкоробки; 46,58,71 - крышка; 50 картерприводяпереднегомоста; 53,84 - механизмы переключения передач; 55,62 - регулировочные прокладки; 56,76-пробка; 61-промежуточный вал; 62,67 -шплинт; 63 - стопорные болты; 64 - вияка; 66-корпус; 68 - стопорныйболт; 69 -вилка; 78 - коническая пробка; 79 - шзрйк; 80-штифт; 81  дифференциал

.         Раскернить гайку 28, отвернуть ее и снять вместе с шайбой 29. Снять фланец 30 привода заднего моста. Молоток, ключ торцовый 46 мм, упор, отвертка

.         Вывернуть и снять болты 74 с пружинными шайбам. Снять крышку 32 подшипника, маслоотгонную шайбу 34 и уплотнительную прокладку 33. Ключ гаечный 17 мм

.         Вывернуть и снять болты 73 с пружинными шайбами. Снять установочное кольцо 35 и съемником (Рис. 3) снять подшипник 36 (см. Рис.2). Снять крышку 37 заднего подшипника с уплотнительной прокладкой 38. Ключ гаечный 17 мм, отвертка, специальные пассатижи, съемник

Рис.3 Снятие подшипника шестерни привода заднего моста

.         Вывернуть из корпуса 66 механизма блокировки штоков управления две пробки 76 и снять их с прокладками 77. Ключ торцовый 36 мм

.         Вывернуть и снять болты 75 крепления корпуса механизма блокировки с шайбами. Снять корпус 66 с уплотнительной прокладкой 65, вывернуть конические пробки 78, вынуть из корпуса замковое устройство : два шарика 79 и штифт 80. Ключ шестигранный 8 мм, ключ торцовый 17 мм

.         Вывернуть болты 47 крепления крышки картера раздаточной коробки с шайбами. Снять крышку 46 с валами и прокладкой 45. Ключ гаечный 19 мм, отвертка.

. Повернуть картер на 90°. Вывернуть болты 25 с шайбами. Впрессовать коробку 24 отбора мощности, снять прокладку 23. Оправка, молоток, ключ гаечный 17 мм, отвертка

.         Вывернуть и снять болты 72 с шайбами, снять крышку 71 бокового люка картера с прокладкой 70. Ключ торцовый 13 мм, отвертка

.         Вынуть шплинт 67, вывернуть стопорный болт 68 вилки включения коробки отбора мощности. Вывернуть болты 27 с шайбами, снять механизм 26 включения коробки 24 отбора мощности с прокладкой. Снять вилку 69

Со штока механизма 26 включения коробки отбора мощности и муфту 22

С вала коробки отбора мощности. Ключ гаечный 17 мм, отвертка, плоскогубцы

.         Вывернуть болты 40 с шайбами, снять крышку 41 заднего подшипника промежуточного вала с прокладкой 42. Впрессовать из картера кольца 43 и 39 наружные задних подшипников промежуточного вала и вала привода заднего моста. Отвертка, ключ гаечный 17 мм, молоток, оправка, бородок

. Повернуть картер на 90°.

. Вывернуть из верхней крышки клапан 21 предохранительный.

. Отвернуть гайки 20, снять шайбы 19, крышку 17 верхнего люка с прокладкой 16. Вывернуть шпильки 18. Ключ гаечный 19 мм, отвертка

.         Вынуть шплинты 62, вывернуть стопорные винты 63 вилок переключения передач.

Плоскогубцы, ключ торцовый 10 мм

. Вывернуть болты 52, 65 с шайбами, снять механизмы 53 и 64 переключения с регулировочными 55, 82 и уплотнительными 54, 83 прокладками. Снять вилки 64 переключения передач со штоков. Ключ гаечный 17 мм, отвертка, молоток, оправка

.         Вывернуть болты 51 с шайбами, снять картер 50 привода переднего моста с прокладкой 49. Ключ гаечный 17 мм, отвертка, съемник.

.         Раскернить и отвернуть гайку I крепления фланца первичного вала, снять шайбу 2 и фланец 3. Ключ торцовый 46 мм, молоток

.         Вывернуть болты 5 с шайбами и снять крышку 6 переднего подшипника первичного вала с прокладкой 7. Ключ гаечный 17 мм, отвертка

. Снять опорную шайбу 8 и спрессовать шарикоподшипник 9. Оправка, молоток, отвертка

. Впрессовать стакан II передних подшипников из крышки, снять прокладку 12 и впрессовать кольцо 10 наружное роликоподшипника. Выколотка бронзовая, молоток, отвертка

. Вывернуть болты 57 с шайбами и снять крышку 58 переднего подшипника промежуточного вала с прокладкой 59. Ключ гаечный 17 мм, отвертка

.         Вынуть из выточек подшипников промежуточного вала и дифференциала кольца 60 и 48 упорные. Отвертка, специальные пассатижи

.         Выпрессовать валы 13, 61 и дифференциал 81 из крышки картера раздаточной коробки. Молоток, оправка

.         Снять с вала упорное кольцо 6 . Специальные пассатижи.

. Съемником (Рис.4) снять внутреннее кольцо 5 (см. Рис. 5) заднего подшипника в сборе. Съемник, специальные пассатижи.

Рис.4 Снятие внутреннего кольца роликоподшибника шестерни низшей передачи привода заднего моста

Рис 5 Вал первичный раздаточной коробки: 1 - внутреннее кольцо переднего подшипника; 2 - шестерня; 3 - вал первичный раздаточной коробки; 4 - сегментная шпонка; 5 - внутреннее кольцо роликового подшипника; 6 - кольцо упорное.

. Спрессовать с вала шестерню 2 и снять шпонку 4. Молоток, отвертка, пресс
