Курсовая работа (т): Разборка раздаточной коробки автомобиля КамАЗ

. Установить промежуточный вал на верстак, раскернить и отвернуть гайки I , 13 (Рис. 6), снять шайбы 2, 12. Молоток, зубило, ключ торцовый 46 мм

Рис. 6. Вал промежуточный раздаточной коробки 1,13 - гайки; 2,10,12 - шайбы; 3,7 - подшипники; 4- шестерня; 5- каретка; 6- промежуточный вал раздаточной коробки; 8- шестерня первой передачи промежуточного вала; 9- распорная втулка; II- внутреннее кольцо подшипника.

.         Съемником (Рис. 7) снять с вала 6 (см. Рис. 6) подшипник 3, и внутреннее кольцо подшипника II (Рис.6.) Оправка, молоток, съемники

Рис.7 Снятие внутреннего кольца заднего подшибника промежуточного вала

.         Снять шайбы 10 и шестерню 8 первой передачи промежуточного вала с подшипниками 7 и распорной втулкой 9. Оправка, молоток

. Снять с вала шестерню 4 постоянного зацепления с кареткой 5. Оправка, молоток

. Снять с шестерни 4 каретку 5 включения.

. Установить дифференциал на верстак. Зажать в тисках, раскернить и отвернуть гайку I (Рис.8).Тиски, молоток, зубило, специальный ключ 90-95 мм

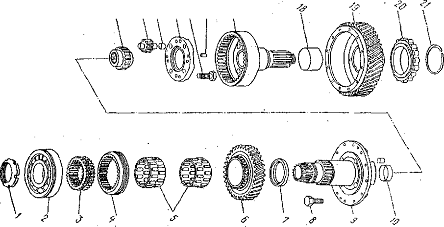

Рис8. Дифференциал раздаточной коробки: 1 - гайка; 2- шарикоподшипник; 3 - шлицевая втулка; 4 - каретка;5 -роликоподшипники; 6- шестерня повышающей передачи; 7 - опорная шайба; 8,15 - болты; 9- передняя обойма; 10,13,18- втулки; 11 - шестерня привода переднего моста; 12- саттелиты; 14- задняя обойма дифференциала; 16 - штифт; 17 - шестерня привода заднего моста; 19 - шестерня понижающей передачи; 20 - внутреннее кольцо; 21 - упорное кольцо.

.         Съемником (Рис. 9) снять с передней обоймы 9 (см. Рис. 8) шарикоподшипник 2. Съемник

Рис.9. Снятие подшипника обоймы дифференциала

. Снять шестерню 6 повышающей передачи с роликоподшипниками 5, опорную шайбу 7, втулку 10. Молоток, оправка, отвертка

. Вывернуть болты 8. Ключ гаечный 17 мм

. Снять упорное кольцо 21, съемником (Рис. 4) снять внутреннее кольцо 20 (Рис. 8) роликоподшипника. Съемник, специальные пассатижи

. Выпрессовать шестерню 19 понижающей передачи с втулкой 18 при помощи двух технологических болтов, ввернутых в отверстия передней обоймы. Болты технологические, молоток, оправка, ключ гаечный 17 мм

. Снять шестерню 17 привода заднего моста.

. Вывернуть болты 15. Снять заднюю обойму 14 дифференциала. Ключ гаечный 17 мм, молоток, оправка

. Снять четыре сателлита 12 с втулками 13 и шестерню II привода переднего моста.Оправка, молоток

. Установить коробку отбора мощности в тисках. Раскернить и отвернуть гайку 12 (Рис. 10), снять шайбу II. Ключ торцовый 46 им, молоток, зубило, тиски

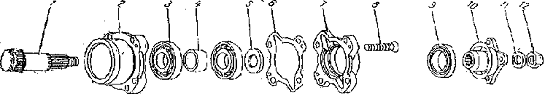

Рис.10 Коробка отбора мощности 1 - вал; 2 - стакан; 3 - шарикоподшипник; 4 - распорная втулка; 5,11- шайбы; 6 - прокладка; 7- крышка; 8 - винт; 9 - манжета; 10 - фланец; 12 - гайка

. Снять фланец 10 коробки с манжетой 9. Оправка, молоток

. Вывернуть винты 8, снять крышку 7 стакана подшипников с прокладкой 6. Отвертка

. Выпрессовать вал I из стакана 2 с подшипниками в сборе. Оправка, пресс

. Съемником (рис. 11) снять с вала I (Рис. 10) два шарикоподшипника 3 и распорную втулку 4. Съемник

.         Установить картер привода переднего моста в сборе с валом привода на верстак, зажать в тисках. Верстак слесарный, тиски

. Раскернить и отвернуть гайку 29 (Рис. 12), снять шайбу 28. Молоток, зубило, торцовый ключ 46 мм

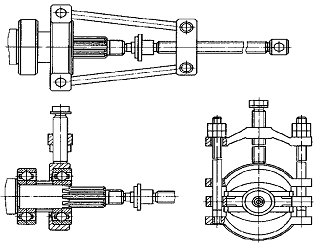

Рис. 11 Снятие подшипников вала привода коробки отбора мощности

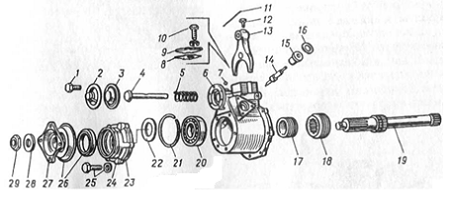

Рис. 12 Картер привода переднего моста в сборе с валом: 1,12 - болты; 2 - крышка механизма управления блокировкой дифференциала в сборе; 3 - диафрагма;4 - шток вилки; 5 - пружина возвратная; 6 - картер; 7 - шарик-заглушка; 8,16, 23 - прокладки; 9 - крышка люка; 10,25 - болты с шайбами; 11 - шплинт; 13 - вилка блокировки дифференциала; 14 - червяк привода спидометра ; 15 - штуцер; 17 - шестерня привода спидометра; 18 - муфта блокировки; 19 - вал; 20 - подшипник шариковый; 21 - кольцо упорное; 22 - шайба маслоотгонная; 24 - крышка подшипника; 26 -манжета; 27 - фланец; 28 - шайба; 29 - гайка

. Снять фланец 27 с вала 19 привода переднего моста. Оправка, молоток

. Вывернуть болты 25 с шайбами. Снять крышку 24 подшипника, маслоотгонную шайбу 22 и уплотнительную прокладку 23. Ключ гаечный 17 мм, отвертка

. Вывернуть болты 10 с шайбами, снять крышку 9 люка с прокладкой 8. Ключ гаечный 12 мм

. Вынуть шплинт II, вывернуть болт крепления вилки 13 блокировки дифференциала. Ключ торцовый 10 мм, плоскогубцы

.         Вывернуть болты I, снять крышку 2 механизма блокировки дифференциала 3 с диафрагмой. Ключ торцовый 10 мм

. Вынуть шток 4 с пружиной 5 из картера 6 и вилки 13 блокировки. Молоток, выколотка бронзовая

. Снять вилку 13 блокировки дифференциала из паза муфты блокировки. Снимите муфту 18.

. Снять упорное кольцо 21 из паза подшипника 20. Выпрессовать вал 19 из подшипника и червяк 14 привода спидометра. Отвертка, молоток, оправка, специальные пассатижи

. Выпрессовать съемником (Рис. 13) из картера 6 (Рис. 12) подшипника20 штуцер 15 и шестерню 17 привода спидометра. Картер снять с тисков. Оправка, молоток, съемник

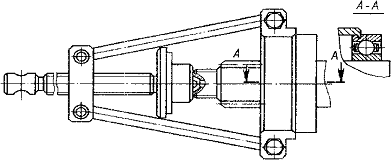

Рис. 13 Снятие подшипника вала привода переднего моста

. Вывернуть болты I (Рис.14) из механизма переключения передач. Ключ гаечный 10 мм

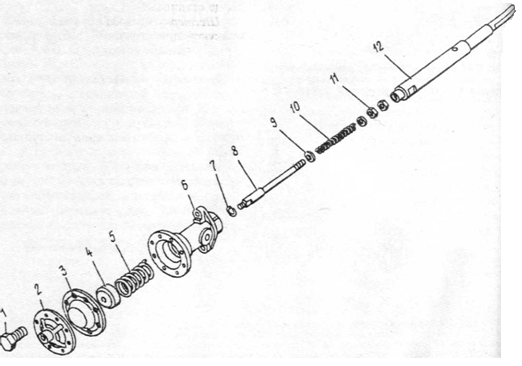

Рис. 14 Механизм включения понижающей передачи: 1 - болт; 2 - крышка; 3 - диафрагма; 4 - стакан возвратных пружин; 5, 10 - пружины; 6 - картер; 7 - кольцо упорное; 8 - стержень; 9 - шайба; 11 - гайка; 12 - шток

. Снять крышку 2, диафрагму 3. Отвернуть стакан 4 возвратных пружин

. Снять пружину 5. Плоскогубцы

. Сиять упорное кольцо 7. Вынуть из штока 12 стержень 8 вместе с пру жинами 10 и шайбами 9, отвернуть гайки II. При отрегулированных ходах штоков регулировочные гайки II можно не отворачивать. Отвертка, плоскогубцы, ключ гаечный 12 мм, специальные пассатижи

. Вынуть штоки 12 из картера 6.

. Разобрать механизм включения повышающей передачи. См. Операции 60-63.

. Промыть детали в промывочной жидкости и проверить их техническое состояние.

2. Техника безопасности

При выполнении слесарных работ особое внимание следует уделять организации труда, состоянию инструмента и соблюдению правил безопасной работы. На рабочем месте слесаря по ремонту автомобиля должны быть соответствующее технологическое оборудование, приспособления и инструмент.

При устранении неисправностей на автомобиле инструмент, съемники, приспособления, запасные части располагают в непосредственной близости в пределах зоны досягаемости. Чтобы исключить возможность падения, кладут их на горизонтальные плоскости. В осмотровых канавах инструмент располагают в специально устроенные для этого ниши. Для хранения инструмента применяют также передвижные шкафы, столы или переносные инструментальные ящики.

Часто слесарям для выполнения разборочно-сборочных работ прилодится пользоваться верстаками. В основном применяют одноместные (размером 2,0X0,8 м) и двухместные (размером 2,4X0,9 м) верстаки, оборудованные тисками. Для хранения инструмента в верстаках предусмотрены ящики. Чтобы было удобно работать, верстак подгоняют по росту работающего с помощью подставок под верстак или подставок для ног. Рабочую поверхность верстака покрывают листовым металлом, линолеумом, фиброй или другими пластиками, имеющими достаточную прочность. На слесарно-механическом участке при использовании многоместных верстаков или размещении их друг против друга для предупреждения травмирования работающих рядом отлетающими кусками обрабатываемого материала устанавливают сетчатую металлическую разделительную перегородку. Высота перегородки должна быть не менее 750 мм, а размер ячеек не более 3 мм.

Ручной инструмент должен быть в исправном состоянии, чистым и сухим. Его выбраковка, как и выбраковка приспособлений, должна производиться не реже одного раза в месяц.

Молотки и кувалды должны иметь бойки с гладкой, слегка выпуклой поверхностью, некосой и несбитой, без сколов, выбоин, трещин и заусенцев. Их рукоятки и рукоятки других инструментов ударного действия должны быть изготовлены из древесины твердых и вязких лиственных пород (дуб, береза, кизил, бук, клен, ясень, рябина, граб) без сучков и косослоя или из синтетических материалов, обеспечивающих эксплуатационную прочность и надежность в работе. В поперечном сечении рукоятки должны иметь овальную форму, быть гладкими и не иметь трещин. Рукоятки молотков и кувалд должны несколько утолщаться к свободному концу для самозаклинивания в руке при взмахах и ударах.

Инструмент должен быть надежно насажен на рукоятку и расклинен заершенными клиньями из мягкой стали. Ось рукоятки должна быть перпендикулярна продольной оси инструмента. Длину рукоятки выбирают в зависимости от массы инструмента: для молотка 300-400 мм; для кувалды 450-900 мм.

Отвертки должны иметь прямой стержень, так как при кривом стержне возможны соскальзывание с головки винта или шурупа и травмирование руки. Выбирать отвертки следует по ширине рабочей части в зависимости от размера шлица в головке винта или шурупа. Рабочая часть должна быть с ровными плоскими боковыми гранями и не иметь сколов.

Инструмент ударного действия (зубила, крейц-мейсели, бородки, керны, просечки) должен иметь гладкую затылочную часть без трещин, заусенцев, наклепа и скосов. Для предупреждения травмирования рук длина инструмента не должна быть менее 150 мм.

Гаечные ключи должны быть подобраны по размерам гаек и болтов. Размер зева ключей не должен превышать размеров головок болтов и граней гаек более чем на 0,3 мм. Гаечные ключи не должны иметь трещин, забоин, заусенцев, непараллельности губок и выработки зева. Запрещается отвертывать гайки ключами больших размеров с подкладыванием металлических пластинок между гранями болтов и гаек и губками ключа и удлинять рукоятки дополнительными рычагами, другими ключами и трубами (кроме рычагов типа «звездочка»). Раздвижные ключи не должны иметь зазора в подвижных частях.

Острогубцы и плоскогубцы не должны иметь выщербленных рукояток, трещин и заусенцев. Губки острогубцев должны быть острыми, без повреждений, а губки плоскогубцев должны иметь несработанную насечку. У тисков губки также должны иметь несработанную насечку. Винты, крепящие губки, должны быть исправны и затянуты. Зажимной винт должен быть без трещин и сколов.

При работе электроинструментом следует соблюдать меры электробезопасности

Из средств индивидуальной защиты слесарю по ремонту автомобилей выдают хлопчатобумажный костюм и комбинированные рукавицы. В зимнее время при наружных работах дополнительно выдают хлопчатобумажные куртку и брюки на утепляющих подкладках. При рубке, чеканке и других подобных работах слесарь должен пользоваться защитными очками, а при работе с пневматическим инструментом- виброизолирующими рукавицами. Для предупреждения заболевания кожи рук слесарям рекомендуется пользоваться такими защитно-профилактическими средствами.

Безопасность слесарных работ можно обеспечить только при строгом, обязательном выполнении инструкций по охране труда. При осмотре и ремонте автомобиля в осмотровой канаве для защиты глаз от засорения и травмирования следует пользоваться защитными очками. Работая на верстаке, надо следить за тем, чтобы его поверхность была гладкая и не имела заусенцев. Очищают верстак и оборудование щеткой-сметкой. Запрещается использовать для этой цели сжатый воздух. При необходимости выполнения работ на заточных, сверлильных и других станках необходимо строго соблюдать инструкции по охране труда при работе на станках.

Заключение

В курсовом проекте была поставлена задача, разборка раздаточной коробки автомобиля КамАЗ. Разработан технологический процесс, определены неисправности сборочной единиц, произведен анализ конструкции.

В данном курсовом проекте задача была выполнена и спроектирована структурная схема разборки раздаточной коробки КамАЗ.

разборка инструмент раздаточный коробка

Литература

1.     Карагодин В.И., Карагодин Д.В. Автомобили КАМАЗ: устройство, техническое обслуживание и ремотр. - М.:Транспотр, 2001. - 342 с.

2.       Карагодин В.И., Митрохин Н.Н. Ремонт автомобиле и двигателей: Учеб. для студ.сред. проф. учеб. заведений. - М.: Мастерство; Высш. школа, 2001. 496 с.

.         Положение о техническом обслуживании и ремонте подвижного состава автомобильного транспорта М-во автомоб. Трансп. РСФСР. - М.: Транспорт, 1986. - 72 с.

.         Кузнецов Ю.М. Охрана труда на автотранспортных предприятиях: Учеб. для учащихся автотрансп. техникумов. - М.: Транспорт, 1990. - 288 с.: ил.
