Контрольная работа: Размерность фрактальных поверхностей

Размерность фрактальных поверхностей

Контрольная работа

Размерность фрактальных поверхностей

Содержание

1. Введение в размерность

. Размерность геометрических объектов

. Природные фракталы

. Размерность Хаусдорфа-Безиковича

. Измерение длины негладкой (изломанной) линии

. Фрактальная размерность

. Подобие и скейлинг

. Самоподобие и самоаффинность

. Показатель Хёрста

. Соотношение "периметр-площадь"

. Размерность фрактальных поверхностей

Список литературы

. Введение в размерность

Важной характеристикой инженерной поверхности, наряду со стандартными параметрами шероховатости, является фрактальная размерность. Рассмотрим один из способов определения фрактальной размерности поверхности по соотношению "периметр-площадь".

Как известно, эвклидова размерность точки DE=d=0. Найдем размерность геометрических фигур, взяв в качестве примера диаметральное сечение шара радиусом r:

·        длина (диаметр) L=2r (L=Vd=1),

·        площадь сечения A=pr2 (A=Vd=2),

·        объем шара V=(4/3)pr3 (V=Vd=3).

Эти известные измеряемые величины могут быть определены по общей формуле

Здесь

где Г(х) − гамма функция, равная

Если n − целое число, то

 при n=0,1,2,…

. Размерность геометрических объектов

Размерность фрактального объекта определяется исходя из понятия фрактала. Фрактал - это множество, размерность Хаусдорфа-Безиковича которого строго больше топологической размерности. Фрактал обладает дробной размерностью.

В двухмерном случае фрактальную кривую получают с помощью некоторой ломаной линии (или поверхности в трехмерном случае), называемой генератором. За один шаг алгоритма каждый из отрезков, составляющих ломаную линию, заменяется на ломаную - генератор, в соответствующем масштабе. В результате бесконечного повторения этой процедуры получается геометрический фрактал.

Рассмотрим один из таких фрактальных объектов - триадную кривую Коха. Построение кривой начинается с отрезка единичной длины (рис. 1) − это 0-е поколение кривой.

Рис. 1. Процедура построения кривой Коха

Далее каждое звено (в нулевом поколении один отрезок) заменяется на образующий элемент, обозначенный через n=1. В результате такой замены получается следующее поколение кривой Коха. В 1-м поколении - это кривая из четырех прямолинейных звеньев, каждое длиной по 1/

Для получения 3-го поколения проделываются те же действия: каждое звено заменяется на уменьшенный образующий элемент. Итак, для получения каждого последующего поколения все звенья предыдущего поколения необходимо заменить уменьшенным образующим элементом.

Кривая Коха представляет собой структуру, состоящую из частей, которые в некотором смысле подобны целому. Такие геометрические объекты относят к самоподобным объектам. Это означает, что в широком диапазоне масштабов топографические особенности и повторения объекта одни и те же.

Так, для кривой Коха, выбрав фрагмент, равный 1/3 отрезка линии, длиной, равной единице, и увеличив его в три раза, получим исходный отрезок, равный единице. Такие объекты обладают скейлингом, или масштабом измерения.

На рис. 1 представлены три поколения кривой. Если взять за основу не прямую, а треугольник и применить тот же алгоритм для каждой из сторон, то мы получим фрактал, называемый снежинкой (островом) Коха (рис. 2).

Рис. 2. Остров ("снежинка") Коха

При построении следующих поколений выполняется правило: самое первое слева звено заменяется на образующий элемент так, чтобы середина звена смещалась влево от направления движения, а при замене следующих звеньев направления смещения середин отрезков должны чередоваться. На рис. 2 представлены первые поколения кривой, построенной по описанному принципу.

Предельная фрактальная кривая (при n→ ∞) называется "драконом" Хартера-Хейтуэя (рис. 3). На рис. 4 представлен "ковер" польского математика Серпинского.

Рис. 3. Процедура построения "дракона" " Хартера-Хейтуэя

Рис. 4. Построение "ковра" Серпинского

. Природные фракталы

Облака, горы, кусты, деревья и другие растения тоже имеют фрактальную структуру. Рассмотрим процесс роста куста (рис. 5). Сначала появилась веточка, потом она выпустила два побега, на следующем этапе каждый побег вновь раздвоился, то же самое происходит на следующем этапе, и в результате из начальной "вилки" двух побегов вырастает причудливое самоподобное растение.

Рис. 5. Модель куста

Оно получено многократным повторением исходного эталона (n=1). На рис. 5 и 6 показаны примеры построения фрактальных объектов, сходных с природными образованиями (рис. 7).

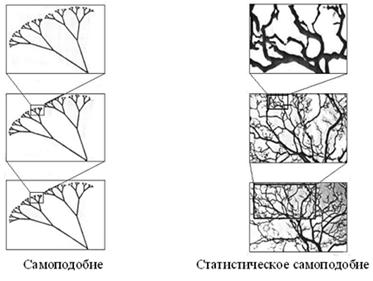

Рис. 6. Построение фрактального объекта

Рис. 7. Природные фрактальные объекты:

а - горец почечуйный; б − дуб; в − сушеница топяная; г - хвощ

. Размерность Хаусдорфа-Безиковича

Для оценки размерности Хаусдорфа-Безиковича рассмотрим измерение множества точек ℒ метрического пространства (рис. 8).

Рис. 8. Точки в метрическом Пространстве

Разобьем пространство на квадратные ячейки с размером стороны ячейки δ и подсчитаем число ячеек, покрывающих это множество. Уменьшение размера ячейки приводит к росту числа ячеек, покрывающих множество. Каждая ячейка имеет площадь δ2, тогда площадь множества

где N(δ) - число ячеек, покрывающих множество.

Рассмотрим некоторые величины, характеризующие множество. Так, "длина" поверхности определяется выражением

Так как , то "длина" поверхности, определяемая предельным переходом, равна:

"Объем" поверхности

Таким образом, "длина" множества стремится к бесконечности, а "объем" − к нулю.

Для характеристик" величины" (длины, объема) множества точек ℒ используется некоторая пробная функция , которая определяет размеры ячейки: длину при d=1, площадь при d=2, объем при d= "Величина", или мера множества ℒ определяется как сумма "величин" всех ячеек, покрывающих метрическое пространство ℒ:

Константа  зависит от формы ячеек (для квадратной ячейки ).

При некотором показателе степени d мера Md при δ→0 равна либо нулю, либо бесконечности, либо некоторому (не обязательно целому) конечному положительному числу. Значение d, при котором мера Md не равна нулю или бесконечности, адекватно отражает топологическую размерность множества ℒ.

Число dcr такое, что

называется размерностью Хаусдорфа-Безиковича.

Для "простых" (не фрактальных) геометрических объектов размерность Хаусдорфа-Безиковича совпадает с топологической размерностью. Для фрактальных объектов скачок меры Md от нуля к бесконечности происходит при дробных значениях d.

Пусть функция N(δ) зависит от δ со степенной особенностью в нуле

где α(δ)δd →0 при δ→0.

С точностью до бесконечно малых величин запишем

Откуда

Таким образом, имеем

. Измерение длины негладкой (изломанной) линии

Как измерить длину береговой линии?

Рассмотрим следующие сравнительно простые приемы измерения.

Пометим точками A и B начало и конец измеряемого участка (рис. 9).

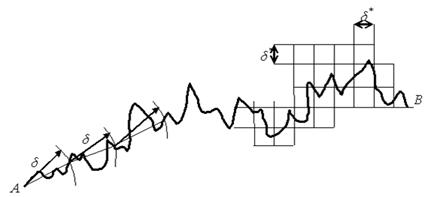

Рис. 9. Измерение длины линии раствором циркуля или с помощью сетки

Одна из процедур измерения длины заключается в следующем.

Будем измерять длину линии от точки А до точки B отрезками длиной δ.

Подсчитав число отрезков, найдем длину  С уменьшением раствора циркуля δ число отрезков N(δ) растет. Типичная зависимость L(δ) от δ в логарифмических координатах представлена на рис. 10.

Рис. 10. Зависимость измеренной длины изломанной (береговой) линии от масштаба (длины отрезка δ)

Не останавливаясь на недостатках этого метода, особенно при определении фрактальной размерности профиля шероховатой поверхности, рассмотрим другой (альтернативный) метод.

Покроем рассматриваемый участок квадратной сеткой (правая часть рис. 9) и подсчитаем число ячеек, покрывающих рассматриваемую линию.

Уменьшение размера ячеек приводит к увеличению числа ячеек, покрывающих линию AB. Следует ожидать, что число шагов измерительного циркуля или число покрывающих линию ячеек будет обратно пропорционально δ или δ*х δ*, а величина  будет стремиться к постоянному для данной линии значению L(δ). Однако при уменьшении δ или размера ячеек сетки длина линии не стремится к постоянному значению. При δ→0 измеряемая длина непрерывно растет, т.е. при δ→0 величина L(δ) не является пределом.

Измеренная длина линии может быть описана следующей приближенной формулой:

где D - фрактальная размерность линии.

Легко показать, что для прямой линии и, например, для окружности D=1. Длина окружности при уменьшении δ стремится к постоянному значению, равному 2πR, где R-радиус окружности.

фрактальный размерность поверхность скейлинг

6. Фрактальная размерность

Б. Мандельброт (B.B. Mandelbrot) предложил следующее определение фрактала. Фракталом называется множество, размерность Хаусдорфа-Безиковича (Х-Б) которого строго больше его топологической размерности (Е. Федер, 1991). Нестрогое определение, не требующее разъяснения понятий множество, размерность Х-Б, топологическая размерность, формулируется так: фрактал − это структура, состоящая из частей, подобных целому. Или еще проще: фрактал - это структура с дробной размерностью.

Зависимость N(δ) числа отрезков δ (или числа ячеек, покрывающих линию) от размера отрезка (или размера ячеек) описывается следующим с точностью до множителя  соотношением:

где D - фрактальная размерность.

Если построить зависимость lgN(δ)-lg(δ), то фрактальная размерность равна угловому коэффициенту (наклону) графика, т.е.

Размерность, определяемая путем подсчета числа клеток (ячеек), покрывающих линию в зависимости от размера клетки, называют клеточной размерностью.

Фрактальная размерность поверхности. Покроем исследуемый участок поверхности системой одинаковых треугольников и подсчитаем суммарную площадь покрытия, равную

,

где AΔ-площадь треугольника. Разделим полученную площадь на величину номинальной площади-проекции реальной поверхности на плоскость, определяемую геометрическим очертанием исследуемого участка.

Тогда, построив в двойных логарифмических координатах зависимость относительной площади покрытия от площади покрывающего элемента, можно найти в определенном диапазоне изменения площади элемента наклон или угловой коэффициент прямой, величина которого берется со знаком минус.

В результате расчета находят фрактальную размерность поверхности, равную

Фрактальная размерность поверхности изменяется в пределах 2<DS<3, а ее связь с фрактальной размерностью профиля определяется соотношением DS=D+1.

. Подобие и скейлинг

Дадим определение геометрического подобия.

Две геометрические фигуры называются подобными, если: 1) угол между каждыми двумя линиями в одной из них равен углу между соответствующими линиями в другой и 2) каждый прямолинейный отрезок в одной из них находится в постоянном отношении с соответствующим ему отрезком в другой.

Так, два многоугольника подобны, если их соответствующие углы равны, а длины сторон, заключающих эти углы, пропорциональны.

Кроме геометрического подобия, различают кинематическое и динамическое подобия для механических явлений, лежащие в основе процедур моделирования.

Прямая линия при параллельном переносе остается самой собой.

Можно утверждать, что прямая инвариантна относительно параллельного переноса и изменения масштаба (скейлинга), т.е. она самоподобна.

Таким образом, скейлинг - это отражение масштабной инвариантности.

Для отрезка прямой единичной длины можно выбрать коэффициент подобия

(N)=1/N,

где N - любое целое число (N >1).

Прямоугольный участок плоскости можно покрыть уменьшенными копиями, если их длины изменить в r(N)=(1/N)1/2 раз.

Аналогично прямоугольный параллелепипед можно покрыть его уменьшенными копиями, выбрав масштабный множитель r(N)=(1/N)1/ В общем случае масштабный множитель следует выбрать равным

(N)=(1/N)1/d,

где d - размерность подобия, равная 1 - для прямой, 2 - для плоскости и 3 - для объемных фигур.

Для фрактальных геометрических структур размерность подобия Dp определяется выражением

. Самоподобие и самоаффинность

Для самоаффинного профиля можно записать

Здесь b-масштаб увеличения; Н-показатель степени (показатель Хёрста).

Показатель Хёрста изменяется в диапазоне 0<H<1. Для самоаффинных кривых связь между фрактальной размерностью и показателем Хёрста имеет вид D=2−H. Приведенное соотношение справедливо для профилограмм, запись которых ведется с разными масштабами увеличения в горизонтальном и вертикальном направлениях. Для случайного гауссовского процесса Н=0,5.
