Контрольная работа: Размерность фрактальных поверхностей

. Показатель Хёрста

Показатель Хёрста позволяет определить фрактальную размерность последовательности измерений, в частности, он использовался в качестве инструмента для статистической оценки высот волн [Е. Федер]. Считается установленной связь между показателем Хёрста и фрактальными размерностями высот волн и поверхности, которая выражается следующими простыми соотношениями для профиля и поверхности: D=2-H; DS=3-H. Рассмотрим методику определения показателя Хёрста.

. Находим N высот вершин выступов H={h1, h2,…,hN}T и определяем относительные значения этих высот х1,х2,…,хN, хiÎ[0,1], где . Если высоты выступов подчиняются бета-распределению, то значения хiº хib.

. Находим выборочное (из N высот выступов) среднее

Определяем накопившееся отклонение

График изменения накопившегося отклонения для высот выступов, имеющих бета-распределение при N=50, представлен на рис. 11.

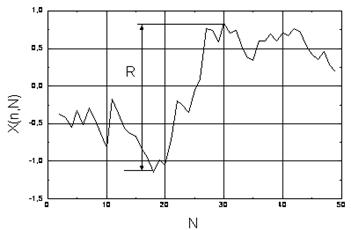

Рис. 11. Зависимость накопившегося отклонения X(n,N) от N

Из графика находим размах R.

. Вычисляем стандартное отклонение − выборочное среднее квадратическое отклонение относительных высот выступов

.

. Представим отношение R/S, зависящее от показателя Хёрста, в виде

где Н-показатель Хёрста.

При репрезентативной выборке высот выступов показатель Н можно найти, используя приведенное эмпирическое выражение Хёрста. Представляет интерес найти зависимость R/S от числа рассматриваемых выступов N. Эта зависимость в логарифмических координатах будет представлять собой прямую линию, наклон которой определяется показателем Хёрста. Фрактальная размерность последовательности относительных значений высот выступов будет равна D=2-H.

Рассмотрим следующий пример. В качестве исходных данных были взяты ординаты профиля поверхности (с шагом 10 мкм). Длина трассы составила 800 мкм. Ординаты имели вертикальное увеличение, равное 50 000. На рис. 12 показаны профиль поверхности (кривая 1) и накопленное отклонение ординат от средней линии (кривая 2).

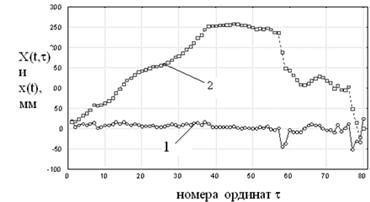

Рис. 12. Профиль поверхности (1) и накопленное отклонение (2) ординат от средней линии профиля

Размах зависит от рассматриваемой длины профилограммы (числа номеров ординат). Ясно, что размах растет с увеличением t. Зависимость нормального размаха, определяемого выражением (R/S), от t показана в логарифмических координатах для рассматриваемой стальной поверхности на рис. 1.

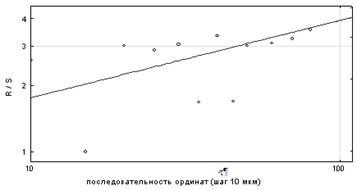

Рис. 13 Метод нормированного размаха для оценки фрактальной размерности профиля

Рассмотрим алгоритм определения показателя Хёрста с помощью метода наименьших квадратов (МНК). Будем искать уравнение регрессии в виде

=b+mx,

где y=lg(R/S), b=lg(a), m=H, x=lg(τ/2).

Вход: N (число точек), (ξi, ηi), i=1,2,…,N (координаты точек)

Выход: b=lg(a) (сдвиг), m=H (наклон)

Алгоритм:

=N======A11A22−A21A12=d1A22−d2A12=A11d2−A21d1=lg(a)=D1/D

m=H=D2/D

Аппроксимирующей функцией зависимости, представленной на рис. 13, является степенная зависимость вида:

Таким образом, показатель Хёрста равен H=0,35, и фрактальная размерность профиля оценивается величиной D=2 - H=2 - 0,35=1,65.

Статистическая самоаффинность обусловлена сходством внешнего вида профиля при разных масштабах. Иными словами, шероховатая поверхность всегда негладкая при рассмотрении с разным увеличением.

При 0,5<H<1 - последовательность ординат профиля характеризуется эффектом долговременной памяти. При приближении показателя Хёрста к единице профиль становится гладким и не фрактальным.

При 0<H<0,5 - последовательность ординат профиля характеризуется отсутствием эффекта памяти.

В качестве примера на рис. 14 показана последовательность временного ряда (или ординат профиля шероховатой поверхности) и зависимость нормированного размаха от времени (длины профиля).

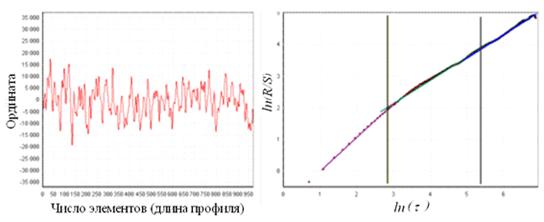

Рис. 14. Последовательность ординат и зависимость нормированного размаха от длины

Обращает на себя внимание разное значение показателя Хёрста на трех участках R/S - анализа. При малом числе элементов показатель Хёрста близок к единице и не совсем отражает фрактальную структуру объекта.

Сейлс и Томас (R.S. Sayles, T.R. Thomas) измерили и проанализировали шероховатость поверхностей разнообразных объектов, в том числе и инженерных металлических поверхностей.

Высота поверхности z измерялась в различных точках х вдоль некоторого направления. Имея большое число измерений по всему участку поверхности, можно рассчитать шероховатость поверхности, определяемую дисперсией:

Здесь угловые скобки обозначают усреднение по серии измерений (иногда многократных повторных) топографии поверхности. Точка отсчета по вертикали выбирается так, что

Важной мерой статистических свойств поверхности является корреляционная функция, определяемая соотношением:

Для стационарных поверхностей корреляционную функцию можно выразить через спектр мощности G(w) с помощью преобразования Фурье

.

Здесь ω - частота.

Для шероховатой поверхности нижний и верхний пределы интегрирования будут соответствовать ω min и ω max.

Оценка частот характеризуется первым и вторым кроссоверами (рис. 1.3).

Для самоаффинного или самоподобного профиля поверхности спектральная плотность имеет степенной вид

Здесь f - частота дискретизации; а и b - коэффициенты регрессии.

Коэффициент а носит название коэффициент изрезанности, а b - характеризует фрактальную размерность профиля.

. Соотношение "периметр-площадь"

Сравним соотношение "периметр-площадь" для нефрактальных (табл. 1) и фрактальных геометрических объектов.

1.      Нефрактальные объекты.

Таблица 1. Соотношение "периметр - площадь" в эвклидовой геометрии

2.      Фрактальные объекты.

По аналогии с нефрактальными объектами запишем соотношение "периметр-площадь" в виде

. (1)

Здесь P - периметр; A - площадь; R(δ) - параметр, зависящий от масштаба измерения (размера квадратной ячейки); D - фрактальная размерность "береговой" линии (1 < D < 2).

Учитывая, что периметр определяется выражением

,

запишем соотношение (1) в виде

. (2)

Здесь с - коэффициент.

Изменение периметра при разных масштабах измерения определяется по формуле

.

Соотношение (2) выражает условие самоподобия "островов" с фрактальными границами (при этом масштаб измерения δ должен быть достаточно маленьким, чтобы точно измерять область наименьшего острова).

Прологарифмируем соотношение (2)

Преобразовав полученное выражение, запишем:

 (3)

На рис. 15 показана зависимость "периметр - площадь", представленная в логарифмических координатах.

Угловой коэффициент прямой, представленной на рис. 15, равен 2/D.

Рис. 3.15. Зависимость "площадь - периметр"

Анализ выражения (3) показывает, что величиной

-2lg(c1/Dδ1-D)/D),

зависящей от масштаба измерения δ, можно пренебречь, так как при достаточно большом масштабе измерения "остров" становится нефрактальным объектом. Действительно, при D=DE=1 и масштабе, при котором с=1, имеем:

Окончательно запишем

. (4)

Из выражения (4) найдем фрактальную размерность "береговой" линии

График (рис. 15), построенный в двойных логарифмических координатах, отражает условие самоподобия и позволяет найти фрактальную размерность.

Процедура определения фрактальной размерности заключается в покрытии фрактального объекта − "острова" - квадратной сеткой с размером ячейки δ.

В этом случае периметр и площадь фигуры можно определить по формулам

 (5)

где  - число заполненных "береговой" линией ячеек;  - число ячеек, покрывающих площадь "острова".

Таким образом, после подсчета  и , по формулам (5) и (4) вычисляется фрактальная размерность D.

Для определения фрактальной размерности поверхности используем подход, предложенный Б. Мандельбротом

11. Размерность фрактальных поверхностей

Соотношение периметр-площадь используют, чтобы характеризовать множество фрактальных объектов, используемых в широком диапазоне научных и технических проблем.

В частности, это соотношение эффективно используется в работах, в которых дается характеристика поверхностей излома стали и методика для определения конкретных поверхностей изломов.

Применительно к инженерным поверхностям подобное соотношение используется редко. В основном при определении фрактальной размерности поверхности применяют метод покрытия. На рис. 16 представлены модели фрактальных поверхностей при разных значениях фрактальной размерности.

Для определения фрактальной размерности поверхности рассмотрим контакт фрактальной поверхности с гладкой.

В качестве примера возьмем сечение поверхности плоскостью, параллельной срединной плоскости. На рис. 17 представлено такое сечение фрактальной поверхности с DS = 2,6.

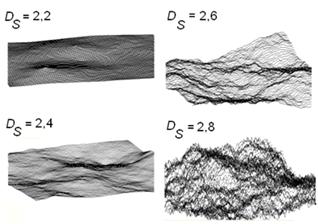

Рис. 16. Модели фрактальных поверхностей

Рис. 17. Сечение фрактальной поверхности

Считается, что все "острова" на рис. 17 самоподобны. Тогда для анализа соотношения периметр-площадь выделим характерный "остров" (рис. 18).

Рис. 18. Изображение "острова"

На рис. 19 представлена процедура определения фрактальной размерности клеточным методом.

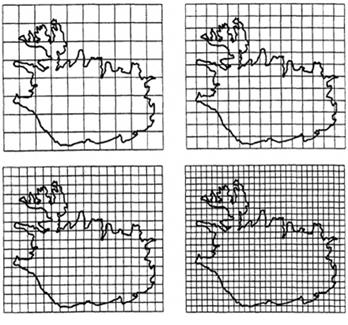

Рис. 19. К оценке фрактальной размерности: покрытие фрактального объекта сеткой с квадратными ячейками (Paul S. Addison)

На рис. 20 представлен график зависимости "площадь-периметр" в двойных логарифмических координатах, построенный на основании рис. 19.

При этом считаем, что число квадратов пропорционально соответствующим параметрам: площади и периметра

Зависимость числа клеток, покрывающих площадь "острова" NA, от числа клеток, в которых попала "береговая" линия острова NP , построенная в логарифмических координатах при разных размерах стороны квадратной ячейки, оценивается в данном примере уравнением регрессии

=-69,14+3,303NP.

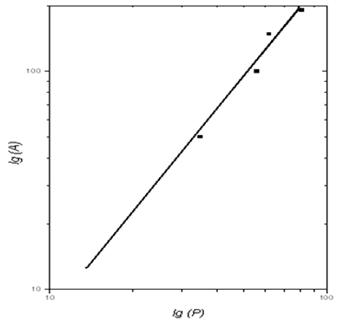

Рис. 20. Зависимости "площадь-периметр"

Фрактальная размерность определяется выражением

При исследовании контакта двух фрактальных поверхностей, имеющих свои фрактальные размерности, привлекательным моментом является замена двух фрактальных поверхностей на контакт гладкой поверхности с приведенной фрактальной.

С этой целью используем ранее рассмотренную процедуру. Смоделируем контакт двух поверхностей и определим пятна касания при некотором сближении.

На рис. 21 показана картина контакта двух поверхностей с выделенным для исследования "островом".

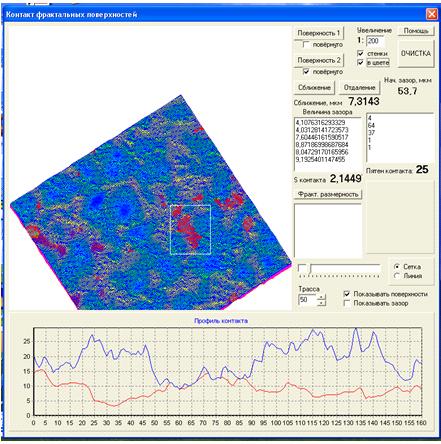

Рис. 21. Контакт фрактальных поверхностей

Список литературы

1.      Мандельброт Б. Фрактальная геометрия природы / Б. Мандельброт: [пер. с англ.]. - М.: Институт компьютерных исследований, 2012. - 656 с.

3.      Mandelbrot B.B. Fractal character of fracture surfaces of metals / B.B. Mandelbrot [et al.]//Nature, 1984. - V. 308. - P. 721-722.

.        Mu Z.Q. Studies on the fractal dimension and fracture toughness of steel / Z.Q. Mu, C.W. Lung // J. Phys. D: Appl. Phys., 1988. - V. 21. - P. 848-850.

5.      Sayles R.S. Surface topography as a nonstationary random process / R.S. Sayles, T.R. Thomas // Nature, 1978. - V. 271. - P. 431-434.

.        Addison P.S. Fractals and Chaos-An Illustrated Course / P.S. Addison. - Inst.of Physics Publishing. - Bristol, 2007.
