Курсовая работа (т): Разработка автоматизированной системы бронирования и реализации билетов в кинотеатре

Для обеспечения безопасной работы с данными в данной системе на уровне СУБД были созданы два пользователя системы:

Клиент (booker), который имеет право бронировать билет в кинотеатр

Администратор (admin), который контролирует данные в базе данных кинотеатра

Каждый из данных пользователей имеет права не на все таблицы базы данных, а только на выполнение определенных действий в конкретных таблицах. Так, пользователь "booker" имеет права на просмотр таблиц "Залы", "Сеансы" и "Фильмы", добавление и модификацию таблицы "Брони".

В данной СУБД пользователем, который имеет права на все действия во всех таблицах, может создавать и распределять права всем другим пользователем является пользователь SYSDBA. В зависимости от того, под каким логином и паролем заходит пользователь в систему, ему предоставляются различные возможности системы, обеспечивая целостность и безопасность данных системы.

6. Проектирование логики диалога с пользователем

Логика диалога программы с пользователем позволяет показать, каким образом будет осуществляться взаимодействие пользователя с приложением.

Для представления логики диалога с пользователем используется простая транзитивная сеть, или иначе называемая, сеть состояний и переходов. Главное предназначение этой диаграммы - описать возможные последовательности состояний и переходов, которые в совокупности характеризуют поведение модели системы в течение ее жизненного цикла.

Рисунок 6 - транзитивная сеть логики диалога с пользователем- начальное состояние, форма для входа в систему.- вход в систему под именем client. Доступно бронирование билетов и изменение имеющейся брони.- вход в систему под именем admin.- окно "Бронирование билетов".- окно "Изменение данных об имеющейся брони".- окно с номером брони.- проверка введенных данных о брони для изменения (номер и 4 цифры телефона) на корректность.- переход в состояние S3. Данные не могут быть модифицированы.- данные могут быть модифицированы.- просмотр поля из таблицы "Брони" с возможностью модификации.

- Подсеть добавления в базу новой брони

- Выбор вкладки "Забронировать места"

- Доступны для выбора из баз поля ввода данных о брони

- Нажатие кнопки "Добавить бронь"

- Выдача пользователю номера брони

- Ввод номера брони

- Номер брони имеется в базе и она не снята

- Номер брони не имеется в базе или она снята

- Вывод сообщения "Брони не существует"

- Показать данные из таблицы с возможностью изменения

- Нажатие кнопки "ОК", выполнение запроса на изменение данных о брони.

Рисунок 7 - транзитивная подсеть добавления в базу новой брони

- Выбор фильма из имеющихся в прокате

- Выбор даты из предложенных

- Выбор времени по дате

- Выбор свободных мест на схеме зала- Показан выпадающий список фильмов, которые есть в прокате- Показан выпадающий список дат, в который идет этот фильм- Показан список времени начала сеансов в выбранный день- Показана схема зала на сеанс в выбранное время- Пользователем выбраны места в зале

7. Алгоритмы обработки данных, используемые в приложении для бронирования билетов в кинотеатр

Вся работа приложения основана на обмене информации с базой данных, в которой хранится всё необходимое для клиентов. Соответственно, целесообразно уделить особое внимание алгоритмам обработки данных, которые представляют собой различного рода запросы, более подробно описанные ниже.

При выборке общей информации о сеансах в базу данных отправляется запрос типа "Select * from <имя_таблицы>" к соответствующей таблице "Сеансы"

При добавлении новой записи о брони в базу данных отправляется запрос типа "Insert into <имя_таблицы> (список параметров)", на вставку новой строки в соответствующую таблицу, параметры для которого берутся из заполняемых полей соответствующей формы.

Удаление записей в данном приложении не предусмотрено, потому что вся информация должна храниться в архивах, а если пользователь допустил опечатку, то может ее изменить за счет редактирования записи.

При изменении записи в базу данных отправляется запрос типа "Update <имя_таблицы> set <изменяемые параметры> where <условие>", где обязательно уточняется номер брони и 4 цифры номера телефона, а параметры изменяемые добавляются в запрос из полей для ввода данных или списков, из которых их можно выбрать.

8. Разработка и описание приложения

Для реализации автоматизированной системы бронирования билетов в кинотеатр была выбрана среда разработки Delphi7. Приложение написано в соответствии с заданной предметной областью и позволяет быстро и удобно выбрать фильм, дату и время, ряд и место в зале и забронировать их, т.е. эта автоматизированная система позволит повысить эффективность работы и качество обслуживания клиента, сократить временные и материальные затраты.

Приведем краткое описание разработанного приложения.

При запуске приложения осуществляется вход под стандартным пользователем выбранной СУБД - SYSDBA. Это позволяет производить все требуемые операции над базой данных. После запуска приложения клиент получает возможность начать процесс бронирования. Форма для выбора данных приведена на рисунке 9.

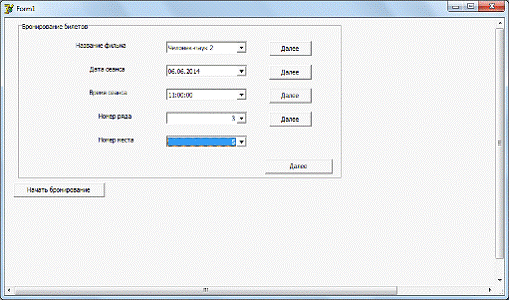

Рисунок 9 - форма для выбора данных

После того, как данные выбраны, клиент должен оставить контактные данные для подтверждения его брони в кинотеатре. В случае, если он делает это впервые и его контактных данных в базе нет, они заносятся в базу.

После ввода контактных данных система выдает клиенту уникальный идентификатор его брони, который он может также назвать при покупке билетов для подтверждения брони.

Заключение

В ходе данной курсовой работы были выполнены основные этапы проектирования и реализации автоматизированной информационной системы, на примере программы для бронирования билетов в кинотеатр. В результате было реализовано приложение на Delphi для работы с базой данных, созданной в СУБД ibExpert. Также в ходе подготовки к написанию приложения была разработана и написана база данных, обеспечена целостность и безопасность базы данных, и описан диалог взаимодействия пользователя с приложением.

Были выполнены все заданные этапы проектирования информационной системы. Значит, поставленная цель курсовой работы достигнута, задачи были выполнены.

Список литературы

1.      Маркин, А.В. Построение запросов и программирование на SQL [Текст]: Учебное пособие / А.В. Маркин - Рязань: РГРТУ, 2008. - 312с. - ISBN 978-5-7722-0285-2.

2.      Архангельский, А.Я. Delphi7 [Текст]: Справочное пособие / А.Я. Архангельский - М.: ООО "Бином-Пресс", 2003. - 1024с.: ил. - ISBN 5-9518-0027-7

.        Клайв К. SQL [Текст]: Справочник / К. Клайв, Д. Клайв, Б. Хант - М.: "Кудиц-Образ", 2006. - 832с. - ISBN 5-9579-0114-8, ISBN 5-596-00481-8.

.        Дейт К., Руководство по реляционной СУБД DB2 [Текст] / Когаловский М.Р. - М.: "Финансы и статистика", 1988 - 320c. - ISBN 5-279-0063-9 (в пер.).

.        Селко, Дж. Программирование на SQL для профессионалов [Текст] / Дж. Селко - М.: "Лори", 2004 - 442с. - ISBN 5-85829-219-2.
