Курсовая работа (т): Разработка экспертной системы проверки безопасности асфальтобетонного дорожного покрытия в области обеспечения пожарной безопасности

.1 Разработка цикла PDCA для процесса проверки безопасности асфальтобетонной смеси на пожарную опасность

PDCA (англ. <https://ru.wikipedia.org/wiki/%D0%90%D0%BD%D0%B3%D0%BB%D0%B8%D0%B9%D1%81%D0%BA%D0%B8%D0%B9_%D1%8F%D0%B7%D1%8B%D0%BA> «Plan-Do-Check-Act» - планирование-действие-проверка-корректировка) циклически повторяющийся процесс принятия решения, используемый вуправлении качеством <https://ru.wikipedia.org/wiki/%D0%A3%D0%BF%D1%80%D0%B0%D0%B2%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5_%D0%BA%D0%B0%D1%87%D0%B5%D1%81%D1%82%D0%B2%D0%BE%D0%BC>. Также известен как принцип Деминга-Шухарта, ноДеминг <https://ru.wikipedia.org/wiki/%D0%94%D0%B5%D0%BC%D0%B8%D0%BD%D0%B3,_%D0%A3%D0%B8%D0%BB%D1%8C%D1%8F%D0%BC_%D0%AD%D0%B4%D0%B2%D0%B0%D1%80%D0%B4%D1%81> предпочитал PDSA (Plan-Do-Study-Act) у Шухарта <https://ru.wikipedia.org/wiki/%D0%A8%D1%83%D1%85%D0%B0%D1%80%D1%82,_%D0%A3%D0%BE%D0%BB%D1%82%D0%B5%D1%80> (Plan-Do-Сheck-Act).

. Планирование. Оцените свои возможности и спланируйте желаемое изменение.

. Выполнение. Осуществите запланированные мероприятия и оцените полученное изменение.

. Проверка. Проанализируйте результаты контроля и сделайте выводы.

. Действия. Действуйте на основе выводов, сделанных на предыдущем этапе. Если изменение оказалось успешным, используйте полученный опыт для проведения более значительных изменений. Если нет, еще раз повторите цикл, но по другому плану.

Цикл PDCA известен также под двумя другими названиями: цикл Шухарта и цикл Деминга.

У. Шухарт впервые описал концепцию PDCA в 1939 г. в своей книге <Статистические методы с точки зрения управления качеством>. Идея цикличности, отметил он, отражает ту мысль, что основой успешного развития предприятия является постоянная оценка практики управления, совмещенная с готовностью менеджеров поддерживать оригинальные идеи и отказываться от неудачного опыта.

Э. Деминг первым назвал цикл PDCA циклом Шухарта - в честь своего наставника и учителя. Э. Деминг пропагандировал использование этого цикла в качестве основного способа достижения непрерывного улучшения процессов. Он также ввел модификацию цикла PDCA - цикл PDSA ( - изучать). В 1950 г. Э. Деминг вдохновил японцев на использование цикла PDCA, и они назвали этот цикл циклом Деминга. Рассмотрим пример использования цикла PDCA.

Планирование

Идентификация проблемы. Однажды автору статьи по ошибке прислали чужой талон на оплату штрафа за неправильную парковку автомобиля. На нем была указана его фамилия, но номера водительских прав и автомобиля принадлежали другому лицу. Работники почты, предположив, что они являются родственниками, поскольку имеют одинаковую фамилию, направили этот талон на адрес автора статьи. Анализ проблемы. Как была допущена эта ошибка? Работники почты направили талон на оплату штрафа не по тому адресу. К каким результатам это может привести? Если талон не будет оплачен, то виновный может лишиться права в будущем покупать автомобили и ставить их на учет.

Выполнение

Поиск решения проблемы. Что следовало делать автору статьи? Не обращать внимания на талон и порвать его? Позвонить в местное Бюро контроля за соблюдением правил парковки и объяснить ситуацию? Позвонить другу или члену семьи, который служит в полиции или работает юристом, и попросить его уладить это дело? Выполнение решения. Автор решил позвонить в Бюро, а затем сделал еще несколько телефонных звонков на основе полученной информации.

Проверка

Оценка результатов. Оказалось, что звонок в местное Бюро не дал желаемого результата. Не решило возникшую проблему и посещение местной администрации и попытка объяснить, что произошла ошибка.

Была ли желаемая цель достигнута. В данном случае ошибка, связанная с передачей чужого талона, не была урегулирована. Поэтому автор вернулся к началу и. проанализировав имеющуюся у него информацию, позвонил в Бюро контроля за соблюдением правил парковки штата. Сотрудник Бюро дал, наконец, автору подробные инструкции, которым он должен следовать, чтобы его имя было удалено со штрафного талона.

Действия

Стандартизация решения. Автор решил: если такая проблема возникнет снова, он будет сразу звонить в соответствующее агентство на уровне штата. Чтобы предотвратить подобные ошибки в будущем, он сообщил работникам почты о доставленном ему чужом письме и попросил впредь таких ошибок не делать.

Проанализировав информацию об объекте, методе его испытаний, можно объединить весь процесс в единое целое, и составить схему PDCA. (см. Рис. 3.1.1)

Рис. 3.1.1 - Цикл PDCA. Схема сертификации асфальтобетонной смеси.

3.2 Разработка форм документов для процесса проверки безопасности асфальтобетонной смеси на пожарную опасность

) Заявка на проведение испытаний для определения пожарной опасности асфальтобетонной смеси. Этап заявки на проведение испытаний заключается в выборе заявителем центра по проведению испытаний, способного произвести оценку соответствия интересующего его объекта. В случае если данную работу могут провести несколько центров, то заявитель имеет возможность обратиться в любой из них. Заявка подаётся по установленной форме. Центр по проведению <#"865395.files/image005.gif">

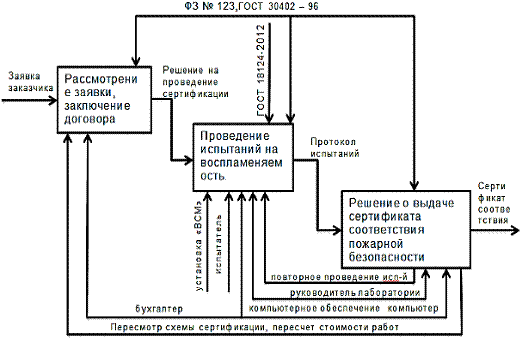

Рис. 3.2.1 - Диагностическая модель процесса выдачи сертификата

Содержание сертификата.

) В строке "заявитель" указывается:

для российского юридического лица - полное наименование, включая

организационно-правовую форму, адрес (место нахождения) в соответствии с документом, подтверждающим факт внесения записи о государственной регистрации в Единый государственный реестр юридических лиц, основной государственный регистрационный номер записи о государственной регистрации юридического лица (далее - ОГРН), телефон, факс;для индивидуального предпринимателя - фамилия, имя, отчество, адрес (место жительства) в соответствии с документом, подтверждающим факт внесения записи о государственной регистрации в Единый государственный реестр индивидуальных предпринимателей, основной государственный регистрационный номер записи о государственной регистрации индивидуального предпринимателя (далее - ОГРНИП), телефон, факс; для иностранного юридического лица - полное наименование, адрес (место нахождения), телефон, факс.

) В строке "изготовитель" указывается:

для юридического лица - полное наименование, включая организационно-правовую форму, адрес (место нахождения) в соответствии с документом, подтверждающим факт внесения записи о государственной регистрации в Единый государственный реестр юридических лиц, ОГРН, телефон, факс;

для иностранного юридического лица - полное наименование, адрес

(место нахождения), телефон, факс.

). В строке "орган по сертификации" указывается:

в случае, если орган по сертификации является юридическим лицом - полное наименование, включая организационно-правовую форму, адрес (место нахождения) и ОГРН юридического лица (в соответствии с документом, подтверждающим факт внесения записи о государственной регистрации в Единый государственный реестр юридических лиц), регистрационный номер аттестата аккредитации органа по сертификации, телефон, факс, наименование органа, аккредитовавшего орган по сертификации;

в случае, если орган по сертификации является индивидуальным предпринимателем - фамилия, имя, отчество, адрес (место жительства) и ОГРНИП индивидуального предпринимателя (в соответствии с документом, подтверждающим факт внесения записи о государственной регистрации в Единый государственный реестр индивидуальных предпринимателей), регистрационный номер аттестата аккредитации органа по сертификации, телефон, факс, наименование органа, аккредитовавшего орган по сертификации.

). В строке "продукция" указываются:

наименование продукции, включая торговое наименование продукции; вид продукции (в соответствии с техническим регламентом и согласно действующим в Российской Федерации классификаторам продукции).

В случае если в классификаторе отсутствует вид продукции, указывается подгруппа продукции; в случае, если в классификаторе отсутствуют вид и подгруппа продукции, указывается группа продукции и т.д.; сведения о продукции (тип, марка, модель, сорт, артикул и др.), обеспечивающие ее идентификацию в соответствии с правилами, установленными техническим регламентом; наименование типа объекта сертификации - "серийный выпуск", или "партия", или "единичное изделие".

Для партии приводятся номер и размер партии, номер и дата выдачи накладной на данную продукцию, номер и дата договора или контракта о поставке продукции (при наличии договора или контракта), а также сведения о количестве продукции в партии. Для единичного изделия приводятся номер изделия, номер и дата выдачи накладной на данную продукцию, номер и дата договора или контракта о поставке продукции (при наличии договора или контракта).

) В строке "код ОК 005 (ОКП)" указывается код вида продукции по

Общероссийскому классификатору продукции ОК 005 (ОКП). В случае, если в классификаторе отсутствует код вида продукции, указывается код подгруппы продукции; в случае, если в классификаторе отсутствуют код вида и код подгруппы продукции, указывается код группы продукции и т.д. Код ОК 005 (ОКП) включает 6 разрядов с пробелом после первых двух разрядов.

) Строка "код ЕКПС" заполняется только в случае, если продукция поставляется для федеральных государственных нужд по государственному оборонному заказу. В строке "код ЕКПС" указывается код данной продукции по Единому кодификатору предметов снабжения Р50.5.002-2001. Код ЕКПС включает 4 разряда.

) Строка "код ТН ВЭД" заполняется только для импортируемой продукции. В строке "код ТН ВЭД" указывается код продукции по классификатору Товарной номенклатуры внешнеэкономической деятельности.

). В строке "соответствует требованиям" приводится полное наименование национальных стандартов, стандартов организаций, сводов правил, условий договоров на соответствие требованиям которых проводилась сертификация, с указанием наименования, вида, даты и номера утверждающего документа.

) В строке "проведенные исследования (испытания) и измерения" приводится перечень протоколов исследований (испытаний) и измерений (в соответствии с правилами и методами исследований (испытаний) и измерений, с указанием номеров и дат протоколов, а также наименования выдавшей их испытательной лаборатории (центра) и номера ее свидетельства подтверждении компетентности.

) В строке "представленные документы" указывается наименование и другие реквизиты документов, представленных заявителем в орган по сертификации в качестве доказательств соответствия продукции.

)В строке "срок действия" указывается срок действия сертификата соответствия (дата начала срока действия и дата окончания срока действия сертификата соответствия). Начало срока действия сертификата соответствия устанавливается со дня выдачи сертификата соответствия. Даты записываются арабскими цифрами: число - два знака, месяц - два знака, год - четыре знака. Число, месяц и год разделяются точками.

) В строке "руководитель (заместитель руководителя) органа по

сертификации" ставится подпись (не факсимильная) руководителя органа по сертификации или заместителя руководителя органа по сертификации, исполняющего обязанности руководителя органа по сертификации и уполномоченного подписывать сертификат соответствия, а также указываются инициалы имени и отчества и фамилия лица, подписавшего сертификат соответствия. Подпись руководителя органа по сертификации (заместителя руководителя) заверяется печатью органа по сертификации.

) В строке "эксперт (эксперты)" ставится подпись (не факсимильная), указываются инициалы имени и отчества, фамилия эксперта (экспертов), осуществлявшего (осуществлявших) проведение работ по сертификации.

С макетом сертификации можно ознакомиться в ПРИЛОЖЕНИИ В4 данной курсовой работы.

3.3 Разработка общей модели осуществления проверки безопасности асфальтобетонного покрытия

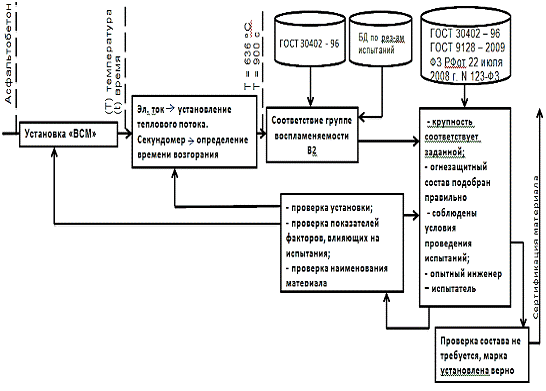

На Рис. 3.3.1 показан процесс проведения испытаний на воспламеняемость асфальтобетонного покрытия.

Рис 3.3.1 - Модель процесса проведения испытаний на воспламеняемость асфальтобетонного покрытия.

По данной модели можно проводить испытания на воспламеняемость асфальтобетонной смеси.

3.4 Разработка моделей базы данных для проверки безопасности асфальтобетонного покрытия в области пожарной безопасности

База данных (БД) - это совокупность структурированных взаимосвязанных данных, организованная по определенным правилам, которые предусматривают общие принципы описания, хранения и обработки данных.

Перед созданием БД необходимо определиться с пунктами:

-       Таблицы БД.

-       Запросы и отчеты БД.

-       Формы БД.

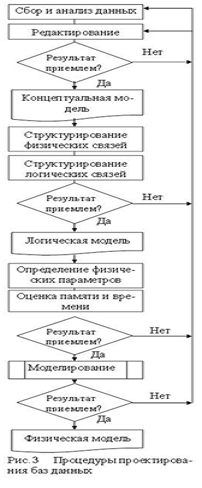

Определившись с этими пунктами, можно разработать проект базы данных, выполнив основные процедуры (Рис. 3.) и создать БД.

Наибольшее распространение получили реляционные базы данных, представляющие собой совокупности взаимосвязанных двумерных таблиц. Структуру таблиц составляют столбцы, которые называют полями, и строки, именуемые записями. Поле содержит однородные данные обо всех объектах, а запись - набор параметров одного объекта. Каждое поле в таблице характеризуется именем, типом данных в нем и набором свойств.

При работе с БД устанавливается через анализ обработку данных выходной документ. Формат типового выходного документа, который должен быть получен после работы в базе данных, устанавливается нормативно-законодательными решения, Постановлениями и решениями органами управления на различных уровнях, инструкциями в профессиональной деятельности и другими способами. Если формат выходного документа неизвестен, то необходимо самостоятельно определить исходя из соображения его дальнейшего использования, какая информация в нем должна быть представлена и что она отражает. Представленные сведения должны позволить дать ответ на поставленными целями: выполнить анализ по данным и выявить значение исследуемых показателей. Общая последовательность решения задачи по разработки базы данных в Microsoft Office Access следующая:

1)      Определения цели, задачи и предполагаемых результатов их решения;

2)      Построение сценария решения задачи в программной среде.

)        Построение моделей представления исходных данных в электронных таблицах;

)        Формирование логики обмены данными между таблицами по запросам и их представление в выходных документах;

)        Создание электронных таблиц;

)        Разработка форм для ввода данных;

)        Разработка форм отчетов или выходного документа;

)        Сохранение программы и запуск на отладку.

)        Заполнение электронных таблиц по тестовому заданию;

10) Решение задачи с использованием построенной базы данных.

Цель выполнения построения базы данных проистекает из ожидаемых конечных результатов от ее разработки: создание базы данных для сбора, хранения, обработки и получения списка в соответствии с наименованием конечного результата (выходного документа).

Задачами являются представленная последовательность с 1-го по 10-й пункт.

Связи между таблицами устанавливают с помощью ключевых полей, которые однозначно идентифицируют запись в таблице. При этом таблицу, в которой задан уникальный (первичный) ключ, называют главной, а связанную с ней таблицу - подчиненной. Наличие межтабличных связей позволяет одновременно отображать родственные сведения из нескольких таблиц.          Программы, которые предназначены для структурирования информации, размещения ее в таблицах и для манипулирования данными, называются системами управления базами данных (СУБД). В настоящее время одной из наиболее популярных СУБД является программа Microsoft Access.
