Курсовая работа (т): Разработка экспертной системы проверки безопасности асфальтобетонного дорожного покрытия в области обеспечения пожарной безопасности
На первом (теоретическом) этапе проектирования БД необходимо составить общий список полей (столбцов) будущих таблиц; распределить поля по таблицам; задать в таблицах ключевые поля; определить межтабличные связи.
Рассмотрим более подробно структуру таблиц:
Структура таблицы «Общие характеристики» (таблица 3.1):
- Продукция - продукция подвергающаяся испытаниям;
- Дата - день поступления образцов и начала испытаний;
- Оператор - лицо, ответственное за проведение опытов;
- Заказчик - предприятие, делающее заказ на испытания.
Структура таблицы «Данные об органе, проводящем испытания» (таблица 3.2):
- Адрес;
- Телефон, ОГРН;
- Номер свидетельства о подтверждении компетентности.
Структура таблицы «Данные о заказчике» (таблица 3.3):
- Фамилия, имя, отчество заказчика;
- Адрес;
- Телефон.
Структура таблицы «Перечень проводимых типов испытаний»(таблица 3.4):
Номер ГОСТ, по которому проводятся испытания
- Наименование ГОСТ, по которому проводятся испытания;
Структура таблицы «Заключение по проведенным испытаниям»(таблица3.5):
- Класс опасности, к которому причислена продукция;
- Примечание;
- От органа, проводящего испытания - завершили;
- От заказчика, предоставившего материал - согласен с результатами.
Второй (практический) этап решения поставленной
задачи заключается в создании компьютерной БД, наполнении ее экспериментальным
содержанием и выполнении различных операций с введенными данными.
Таблица 3.1 - Характеристики полей таблицы Общие
характеристики
Имя
поля
Тип
данных
Свойства
поля
Продукция
Текстовый
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Дата
Числовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Оператор
Текстовый
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Заказчик
Текстовый
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Таблица 3.2 -Характеристики полей таблицы Данные
об органе, проводящем испытания.
Имя
поля
Тип
данных
Свойства
поля
Адрес
Текстовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Телефон,
ОГРН
Числовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Номер
свид. о подтверждении компетентности
Текстовый
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Таблица 3.3 - Характеристики таблицы Данные о
заказчике.
Имя
поля
Тип
данных
Свойства
поля
Фамилия,
имя, отчество заказчика
Текстовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Адрес
Текстовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Телефон
Текстовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Таблица 3.4 -Характеристики таблицы Перечень
проводимых типов испытаний.
Имя
поля
Тип
данных
Свойства
поля
Номер
ГОСТ, по которому проводятся испытания Размер
поля 255
Обязательное
поле Да
Индексированное
поле Да (Совпадения допускаются)
Наименование
ГОСТ,по которому проводятся испытания
Текстовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Таблица 3.5 - Характеристики таблицы Заключение
по проведенным испытаниям.
Имя
поля
Тип
данных
Свойства
поля
Класс
опасности, к которому причислена продукция
Числовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Примечание
Текстовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
Срок
действия заключения
Числовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
От
органа, проводящего испытания - завершили
Текстовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
От
заказчика, предоставившего материал - согласен с результатами
Текстовой
Размер
поля 255
Обязательное
поле Да
Индексированное
поле Нет
3.4.1 Построение отчетов
Рассмотрим технологию создания многотабличного
отчета на основе таблиц Общие характеристики и Заключение по проведенным
испытаниям. Пусть необходимо подготовить отчет, содержащий сведения,
необходимые для составления сертификата соответствия продукции пожарной
безопасности.

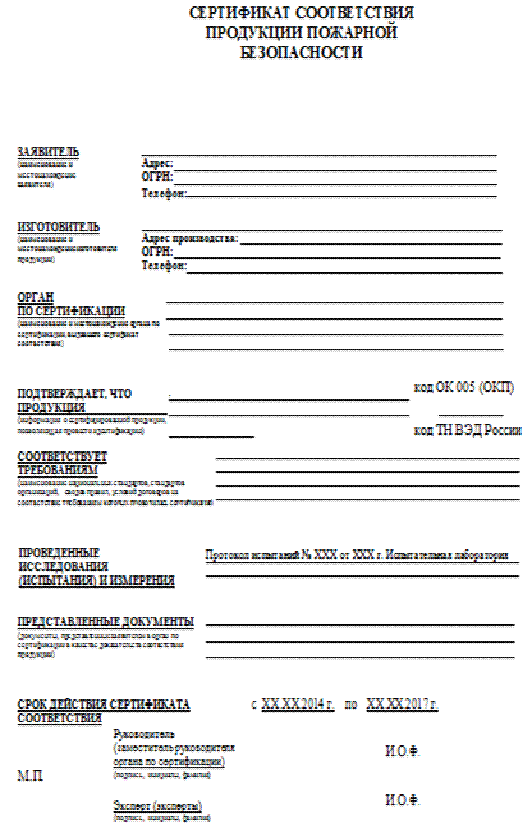

Предположим, что макет для отчета по проведенным
испытаниям , то есть, сертификат, должен выглядеть как форма, представленная в
ПРИЛОЖЕНИИ В4. В соответствии с проектом макета в отчет предполагается выводить
данные по каждому проведенному испытанию, включая наименование заказчика,
адреса его расположения, Ф.И.О. эксперта, дату, наименование продукции,
подвергшейся испытаниям, документа регламентирующего требования к параметрам,
заключение о группе опасности. Эти данные содержатся в таблице Заключение по
проведенным испытаниям, Данные о заказчике, Общие характеристики.
Заключение
Ни один человек не хочет, чтобы в его дом
постучалась беда. Экономя на пожарной безопасности, люди поступают в разрез с
желанием быть защищенными. В этом отношении компромиссы не допустимы.
Пословица «Пока пожарный спит страна богатеет» в
полной мере отражает важность противопожарных мероприятий. Однако, потеря денег
- не самое страшное. Невосполнимые потери несет государство теряя своих
граждан. Соблюдение правил пожарной безопасности необходимо во всех сферах
жизни.
Важность предписанной законом разработки противопожарных
мероприятий не требует доказательств и обоснований. Она объективна. Снижение
рисков материальных и людских потерь при пожаре зависит не только от качества
соответствующих документов, но и от точного и своевременного выполнения
противопожарных мероприятий.
К противопожарным мероприятиям относятся и
разработки методик на проверки различных материалов на пожарную опасность, так
как всю жизнь нас окружают вещи, сделанные из различных материалов, в том числе
и горючих. Человек имеет право знать, что у него в руках, по чему он ходит, что
носит, какую пищу употребляет. Он должен быть предупрежден о возможной
опасности.
В результате, в этой курсовой работе была
разработана система проверки безопасности асфальтобетонного дорожного покрытия
в области обеспечения пожарной безопасности с использованием новейших
инструментов качества, которые, несомненно, открывают новые горизонты в области
проверки безопасности всевозможной строительной продукции.
Выведенные мной модель оценки достоверности
результатов испытаний асфальтобетонного покрытия на воспламеняемость с помощью
диаграммы Исикавы, схема сертификации асфальтобетонной смеси, описанная с
помощью цикла PDCA, модель
процесса проведения испытаний на воспламеняемость асфальтобетонного покрытия и
диагностическая модель процесса выдачи сертификата, позволят получать
качественные, точные результаты с минимальными потерями времени. Надеюсь, в
дальнейшем на каждую методику испытаний будут составлены правильные схемы и
алгоритмы ее проведения с начала и до конца.
пожарный экспертный асфальтобетонный
Список использованной литературы
.
Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной
безопасности».
.
Федеральный закон № 384-ФЗ «Технический регламент о безопасности зданий и
сооружений».
.
Федеральный закон N 69-ФЗ «О пожарной безопасности» Статья 1. Основные понятия
.
ГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость.
.
ГОСТ 18124-2012 Листы хризотилцементные плоские. Технические условия.
.
ГОСТ 12.1.005-88. ССБТ. Общие санитарно-гигиенические требования к воздуху
санитарной зоны.
.
ГОСТ 12.1.019-79 ССБТ. Электробезопасность. Общие требования и номенклатура
видов защиты.
.
ГОСТ 12801-84 Смеси асфальтобетонные дорожные и аэродромные, дегтебетонные
дорожные, асфальтобетон и дегтебетон. Методы испытаний.
.
СТ СЭВ 383-87 Пожарная безопасность в строительстве. Термины и определения .
10.
Материалы
статьи
Corinne N. Johnson, The Benefits of PDCA, Quality Progress, May 2002
11.
Гинзбург, В. М. Проектирование информационных систем в строительстве.
Информационное обеспечение [Текст]: учеб. пособие для вузов / В. М. Гинзбург. -
Изд. 2-е, перераб. и доп. - М.: Изд-во АСВ, 2008. - 367 с.: ил. - Предм. указ.:
с. 362-365.
Приложение А

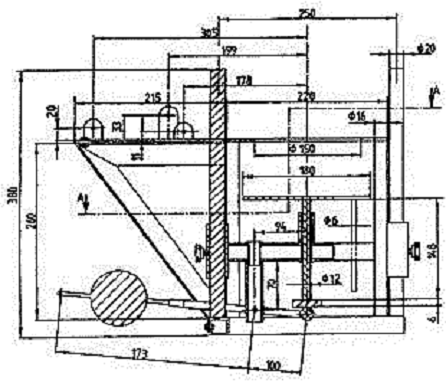

Рис. А1 - Опорная станина (разрез по ВВ)

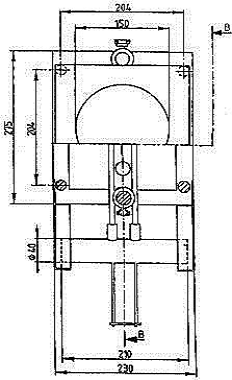

Рис. А2 - Опорная станина (разрез по АА)

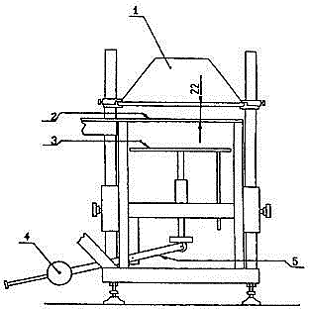

Рис.А3 - Опорная станина и радиационная панель:
1 - радиационная панель; 2 - защитная плита; 3 - подвижная платформа; 4 -
противовес; 5 - рычаг

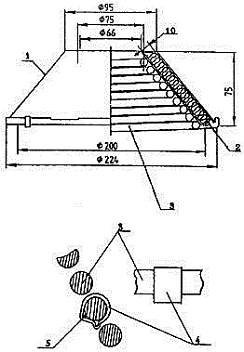

Рис.А4 - Радиационная панель: 1 - кожух с
теплоизолирующим слоем; 2 - теплоизолирующий слой из минерального волокна; 3 -
нагревательный элемент; 4 - хомут; 5 - термоэлектрический преобразователь
Приложение Б Банковские реквизиты:
Юридический адрес :
адрес, телефон, факс, E-mail
Фактический адрес:
адрес, телефон, факс, E-mail
в лице
должность, имя, отчество, фамилия руководителя
действующего на основании
наименование документа (Устав, Положение и т.п.)
просит провести добровольную сертификацию:
наименование вида продукции, код ОК 005 (ОКП) и
(или) ТН ВЭД
серийный выпуск или партия определенного
размера, или единица продукции выпускаемой наименование и обозначение
технической документации изготовителя, по которой выпускается продукция на
соответствие требованиям:
наименование и обозначение нормативных
документов
Заявитель обязуется:
· выполнять
правила сертификации(испытаний);
· обеспечить
предоставление образцов (проб) должным образом идентифицированной продукции;
· при
установлении несоответствия продукции требованию нормативных документов
принимать меры по недопущению реализации этой продукции;
· оплатить
все расходы по проведению сертификации.
Дополнительные сведения
Руководитель организации
________________________________
подпись, инициалы, фамилия
Главный бухгалтер ______________________________
подпись, инициалы, фамилия
Дата: « » г.
М.П.
Приложение В
УТВЕРЖДАЮ
Руководитель испытательной организации
наименование органа по сертификации ____________ _______ И.О.Ф
« » г. м. п.
РЕШЕНИЕ №
по заявке на проведение добровольной
сертификации
В результате рассмотрения заявки № от « » г.
наименование Заявителя, адрес, тел., факс, код
ОКПО или номер регистрационного документа, код ИНН, код ОКОНХ
на сертификацию продукции:
наименование продукции, код ОКП (ТН ВЭД), НД
(ТУ, ГОСТ и т. д.)
выпускаемую
наименование Изготовителя, адрес, тел., факс,
код ОКПО или номер регистрационного документа, код ИНН, код ОКОНХ
поставляемую по:
(номер контракта, договора и т.д.)
сообщаем:
1. Сертификация
будет проведена по схеме №
номер схемы сертификации
2. Работы
проводятся на основе
хозяйственный договор, тариф, счет, другие
варианты оплаты
3. Сертификационные
испытания будут проведены наименование уполномоченной лаборатории, адрес
4. Сертификация
будет проведена на соответствие требованиям наименование и обозначение
нормативных документов
6. Другое:
Эксперт. Подпись инициалы, фамилия
Приложение Г
Рабочий листок. Испытание на воспламеняемость
строительных материалов. Дата проведения испытаний ____________
Условия пров. испытаний: Температура воздуха в
пом. ________ оС
Атмосферное давление ________ кПа
Относительная влажность воздуха _______ %
Наименование испытуемого материала:
____________________
Толщина образца ____ мм
Тип использованного клеевого состава:
_________________
Толщина асбестоцементной плиты ____ мм
Таблица. Результаты испытаний
№
обр.
mобр., г
mклея, г
mплиты, г
Время
воспламенения (с) при заданной плотности теплового потока, кВт/м2
1
2
3
4
5
6
7 9
10
11
12
13
14
15
Наблюдения: __________________________
Оператор ____________________ Подпись _________
Приложение Д
