Материал: Разработка и отладка цифровых устройств. учебное пособие. Тюрин С.В

(Мультиплексоры)

Рис. 62 Рис. 63 Рис. 64

Рис. 6 1

Рис. 65 Рис. 66 Рис. 67 Рис. 68

Рис. 69 Рис. 70 Рис. 71 Рис. 72

Микросхема КП2 – два 4-канальных стробируемых мультиплексора. При Е1=Е2=1 на выходах формируется уровень логического 0.

Микросхема КП11 – двухканальный 4-х разрядный мультиплексор с третьим состоянием выхода. При ОЕ=1 выход переводится в третье состояние. При SEA=0 на выход коммутируется канал А, при SEA=1 на выход коммутируется канал В.

ЛА – логические элементы И–НЕ

Рис. 73 Рис. 74 Рис. 75 Рис. 76 Рис. 77

Рис. 78 Рис. 79 Рис. 80 Рис. 81 Рис. 82

Рис. 83 Рис. 84

Цепи питания ЛА1… ЛА13:

14 - +5В, 07 – 0В Рис. 85

6. 9 ЛЕ – логические элементы ИЛИ–НЕ

Рис. 86 Рис. 87 Рис. 88 Рис. 89

6. 10 ЛИ – логические элементы И

Рис. 90 Рис. 91 Рис. 92 Рис. 93

ЛЛ – логические элементы ИЛИ

Рис. 94

ЛН – логические элементы НЕ

Рис. 95 Рис. 96 Рис. 97 Рис. 98

Рис. 99 Рис. 100

ЛП – прочие логические элементы

Рис. 102 Рис. 103 Рис. 104

Рис. 101

Рис. 105 Рис. 106

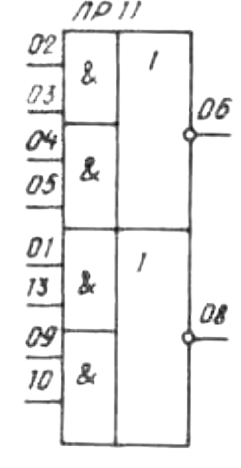

ЛР – комбинированные логические элементы

Рис. 107 Рис. 108 Рис. 109

ТВ – JK – триггеры

Рис. 110 Рис. 111

Рис. 112

Рис. 113 Рис. 114 Рис. 115

Микросхема ТВ1 — универсальный двухступенчатый JK-триггер. Триг­гер имеет асинхронные входы S и R с активным уровнем «0», который по­давляет действие сигналов по остальным входам. Каждый из входов J и К снабжен логическим элементом ЗИ. При синхронном переключении триг­гера информация со входов J и К загружается в триггер первой ступени по фронту сигнала на входе С и переносится в триггер второй ступени (т.е. по­является на выходе) по его спаду. Когда на С-входе действует уровень «1» сигналы на входах J и К меняться не должны. Остальные микросхемы типа ТВ работают аналогично.

ТЛ – триггеры Шмитта

Рис. 116

Рис. 118

Рис. 117

Микросхемы ТЛ1, ТЛ2 и ТЛЗ имеют зону гистерезиса 0,4 В отно­сительно порогового напряжения 1,3 В.

Т М – D - триггеры

Рис. 119 Рис. 120 Рис. 121

Рис. 122 Рис. 123 Рис. 124

ТР – RS - триггеры

Микросхема ТР2 представляет собой четыре RS-триггера, один из кото­рых имеет два S-входа, объединенных по схеме ИЛИ. При одновременном воздействии по R и S-входам на выходе действует высокий уровень, кото­рый может не сохраняться после снятия «0» с обоих входов.
