РЕЗЬБОВЫЕ ДЕТАЛИ. РАЗЪЕМНЫЕ СОЕДИНЕНИЯ
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОГО ЗАДАНИЯ
ПО ДИСЦИПЛИНЕ «ИНЖЕНЕРНАЯ ГРАФИКА» Издание второе, переработанное и дополненное
Рекомендовано к изданию Редакционно-издательским советом государственного образовательного учреждения
высшего профессионального образования «Оренбургский государственный университет»
Оренбург 2007
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
УДК 744:620 (07) ББК 30.11 Т 35
Рецензенты доктор технических наук, профессор С.И. Богодухов
кандидат технических наук, доцент А.С. Подуруев
Терехова Э.Г.
Т35 Резьбовые детали. Разъемные соединения [Текст]: методические указания к выполнению практического задания./ Э.Г. Терехова, Е.А. Костенецкая. 2-е изд., переработанное и дополненное – Оренбург: ГОУ ОГУ, 2007. – 22 с.
Методические указания содержат сведения об изображении резьбы и резьбовых соединений, а также фрагменты соответствующих стандартов на изображения метизов. В них же приведены примеры выполнения учебного задания.
Методические указания предназначены для проведения практических занятий по дисциплине «Инженерная графика» со студентами строительных и машиностроительных специальностей очной, вечерней и заочной форм обучения, обучающихся по программам высшего профессионального образования. 1-е изд. – 1995 г.
ãТерехова Э.Г., Костенецкая Е.А., 2007
ãГОУ ОГУ, 2007
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
Содержание |
|
|
1 |
Изображение резьбы................................................................................................................... |
4 |
2 |
Расположение обозначения резьбы........................................................................................... |
6 |
3 |
Обозначение типа резьбы и нанесение размеров.................................................................... |
9 |
4 |
Цель работы............................................................................................................................... |
10 |
5 |
Содержание работы.................................................................................................................. |
10 |
6 |
Порядок работы........................................................................................................................ |
10 |
7 |
Шайбы........................................................................................................................................ |
11 |
8 |
Болты.......................................................................................................................................... |
12 |
9 |
Шпильки.................................................................................................................................... |
17 |
10 Труба........................................................................................................................................ |
18 |
|
11 Контргайка............................................................................................................................... |
19 |
|
Список использованных источников......................................................................................... |
22 |
|
Приложение А.............................................................................................................................. |
23 |
|
3
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
1 Изображение резьбы
Резьбу изображают сплошными тонкими линиями по впадинам профиля. Окружность резьбы не замыкают в любом месте приблизительно на 1/4. Границу резьбы проводят сплошной основной линией.

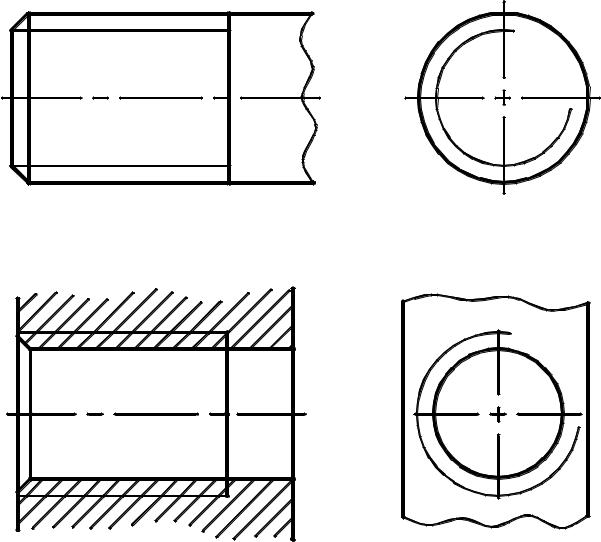

Резьба на стержне показана на рисунке 1, в отверстии – на рисунке 2. Фаску на видах слева не изображают (фаска – усеченный конус).
Рисунок 1 |
Рисунок 2 |
Невидимую резьбу изображают штриховыми линиями. Расстояние между основной и тонкой линиями не менее 0,8 мм и не более величины шага резьбы.

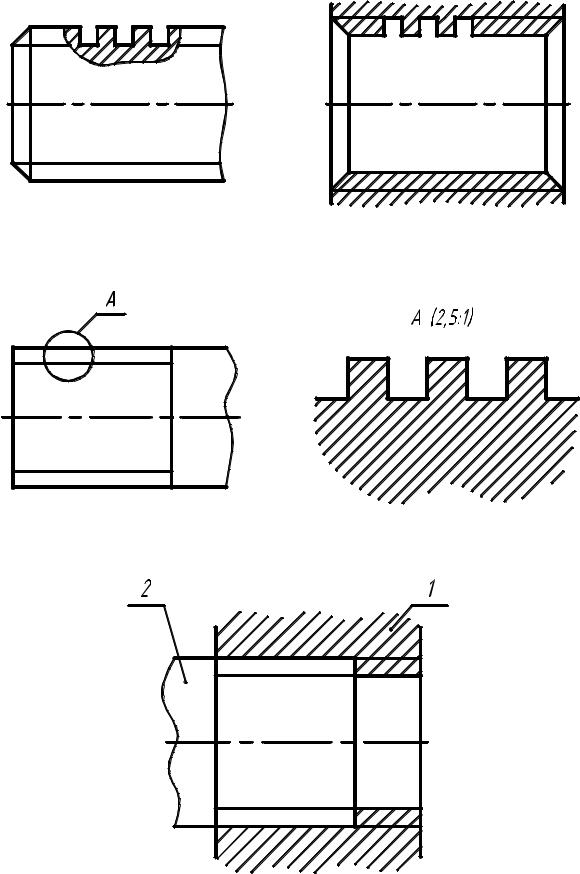

Нестандартный профиль резьбы показывают на местном разрезе или выносном элементе (рисунки 3, 4, 5).
На разрезах резьбового соединения изображают лишь ту часть резьбы отверстия, которая не закрыта резьбой стержня (рисунок 6).
4
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
Рисунок 3 |
Рисунок 4 |
Рисунок 5 |
Рисунок 6 |
5
