2 Расположение обозначения резьбы

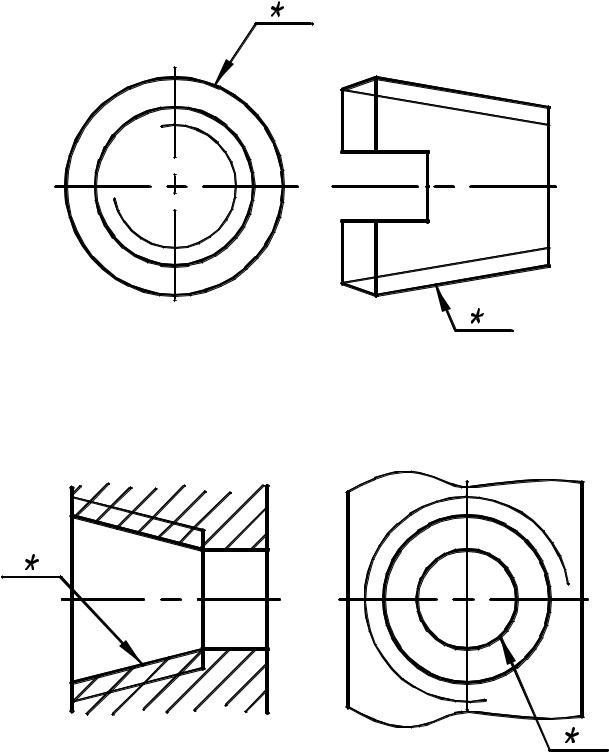

Коническая и трубная цилиндрическая резьбы обозначаются, как показано на рисунках 7, 8, 9 (а или б).
а |
б |
Рисунок 7
а |
б |
Рисунок 8
6
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
а |
б |
|
Рисунок 9 |

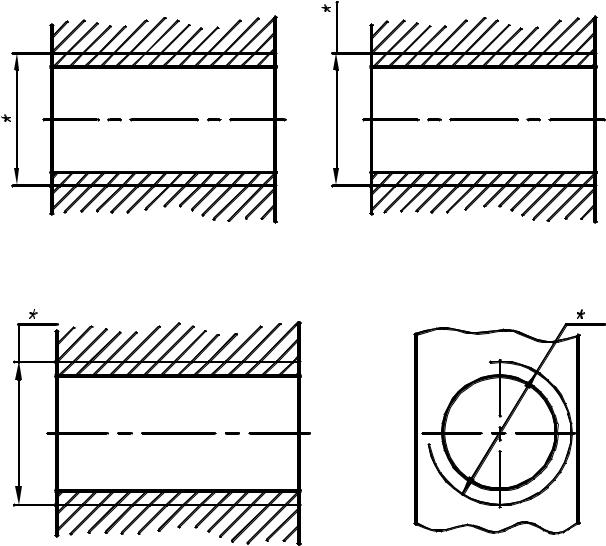

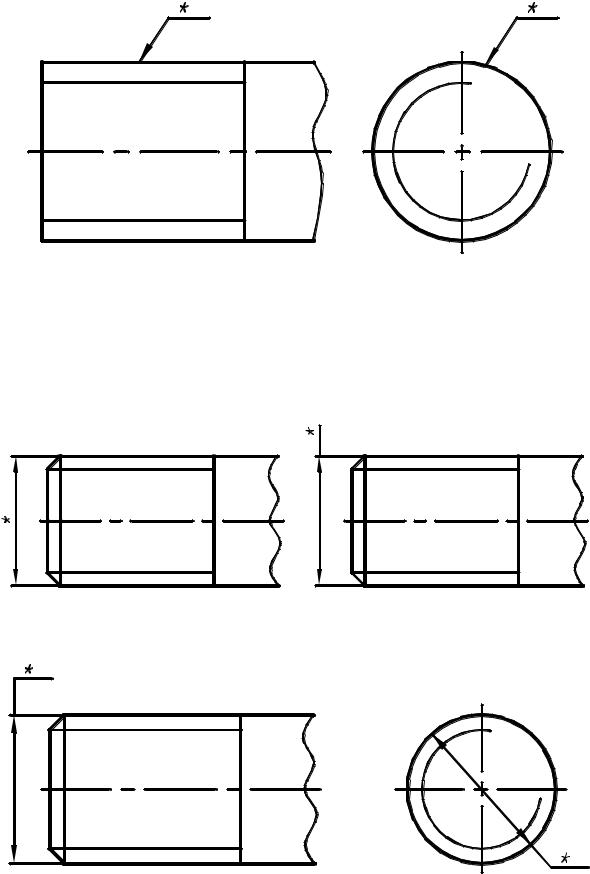

Обозначение остальных резьб наносят, как показано на рисунках 10, 11 (а, б, в, или г), к наружному диаметру, т.е. большему диаметру.
а |
б |
в |
г |
|
Рисунок 10 |
7
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
а |
в |
Рисунок 11 |
б |
г
8
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
3 Обозначение типа резьбы и нанесение размеров |
|||

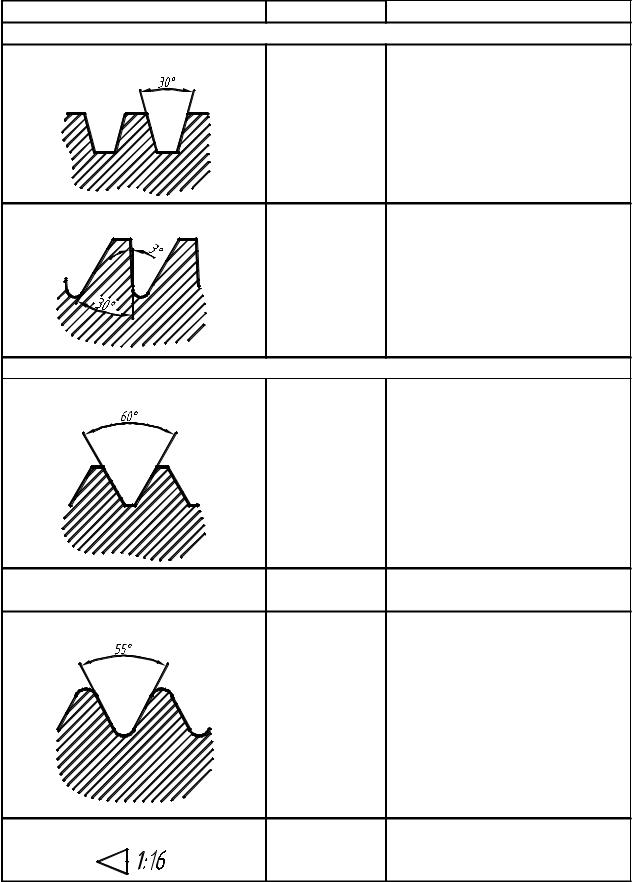

Таблица 1 – Типы резьбы и их обозначения |
|||
Тип резьбы и профиль |
Стандарт |
Условное обозначение |
|
Трапецеидальная |
Ходовые |
|
|
|
|
||
|
|
Tr 20×3; Tr20×6(P3); |
|
|
ГОСТ |
где 20 – наружный диаметр, |
|
|
9484 – 81 |
3, Р3 – шаги, |
|
|
|
6 - ход |
|
Упорная |
|
|
|
|
ГОСТ |
S80×10 |
|
|
10177 – 82 |
||
|
|
||
Метрическая |
Крепежные |
|
|
|
|
||
|
|
М20×2; М20, |
|
|
ГОСТ |
где 2 – мелкий шаг; |
|
|
16093 – 81 |
2,5 – крупный шаг – |
|
|
|
не указывается |
|
Метрическая |
ГОСТ |
МК 20×1,5 |
|
коническая |
25229 – 82 |
||
|
|||
Трубная |
|
|
|
|
|
G1, G ¾ , |
|
|
ГОСТ |
1 дюйм=25,4 мм; |
|
|
условно указывается диа- |
||
|
6357 – 81 |
||
|
метр отверстия трубы |
||
|
|
||
|
|
(«в свет») |
|
Трубная коническая |
ГОСТ |
R1 ½ |
|
|
|||
|
6211 – 88 |
||
|
|
||
|
|
9 |
|
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
4 Цель работы
Ознакомиться с типами резьб, их обозначением на чертежах, с изображением резьб на стержне, в отверстии и в соединении. Научиться пользоваться таблицами стандартов для определения размеров деталей с резьбой.
5 Содержание работы
Эскизы и чертежи шайб, гаек, болта, шпильки и трубы (форматы А4;
А5).
Чертеж четырех разъемных резьбовых соединений (формат А3, масштабы целесообразные).
6 Порядок работы
Изучить типы и стандартные обозначения резьб, условное изображение резьбы на стержне, в отверстии, в соединении.
Взять свой вариант задания.
Выполнить эскизы деталей в последовательности, указанной далее. Найти на рисунках 12, 13, 14 изображения, а в таблицах 1, 2, 3, 4 раз-
меры шайбы, гайки и болта по стандартам, указанным в варианте.
Диаметр болта и гайки (d) должен быть меньше диаметра отверстия скрепляемых деталей.
Выполнить эскизы шайб и гаек на форматах А5 и А4 (рисунки 12, 13,
14).
Эскиз – чертеж, выполненный без применения чертежных инструментов, за исключением циркуля.
Пропорция элементов деталей соблюдается «на глаз». Рекомендуется бумага в клетку.
