Материал: Самосадный Автоматизированное проектирование устройств систем сбора-обработки Ч2 2015

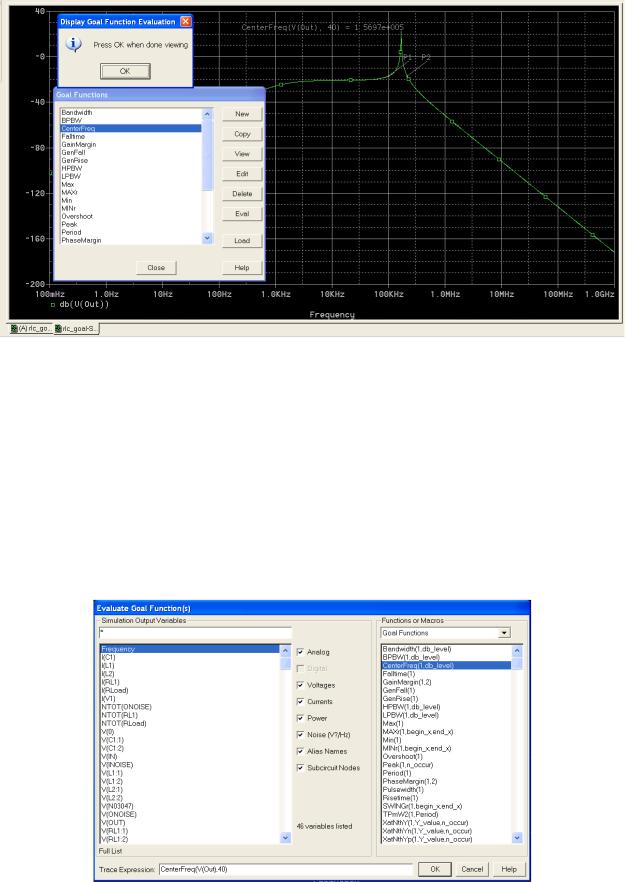

Рис. 4.21. Результаты расчета целевой функции при графическом варианте вывода

CenterFreq(V(Out),40)=1,5697e+005

В верхней части графика вблизи пика появляется указатель

CenterFreq(V(Out),40)=1,5697e+005. Координаты точек по оси X: P1 и P2, задают диапазон поиска максимума (см. пояснения на рис. 4.19). Результаты расчета целевой функции представлены на рис. 4.21.

Ввод значений в окне Arguments for Goal Function Evaluation эквивалентен прямому вы-

зову процедуры настройки использования стандартной целевой функции по команде Trace>Eval Goal Function… Для целевой функции CenterFreq это окно и настройки функции представлены на рис. 4.22.

Рис. 4.22. Окно ввода аргументов целевой функции CenterFreq при вызове целевой функ-

ции по команде Trace>Eval Goal Function...

101

Однако вывод результатов будет отличаться.

Результаты расчетов с использованием целевой функции во втором случае по команде

Trace>Eval Goal Function.. представлены на рис. 4.23.

Рис. 4.23. Результаты расчета целевой функции при текстовом варианте вывода

CenterFreq(V(Out),40)=1,5697e+005

В обоих окнах (см. рис. 4.21 и 4.23) задаются следующие значения для целевой функции CenterFreq(V(Out), 40). Параметр “V(Out)” означает расчет целевой функции для графика АЧХ выходного напряжения V(Out), “40” - означает задние диапазона поиска экстремума

относительно первого перегиба кривой. Оба вывода результатов (см. рис. 4.21 и 4.23) показывают, что пиковое значение CenterFreq(V(Out),40)=1,5697e+005 АЧХ находится при зна-

чении частоты 157 кГц. Сравните полученное значение с аналогичным, полученным при выполнении задания п.1 (Значение около 167 кГц). Если точность определения резонансной частоты с помощью целевой функции считается не удовлетворительной, попробуйте улуч-

шить результат, за счет сужения диапазона поиска. Например, вместо 40 поставьте 3: CenterFreq(V(Out), 3). Получите и сравните результаты с результатами полученными ранее.

Примечание.

Возможно, в новых версиях САПР работа с получением результатов расчетов с использованием целевых функций и макросов усовершенствована разработчиками САПР и позволит получать более точные результаты, совпадающие с оценками расчетов в графическом представлении результатов.

Задача

Получите значение коэффициента усиления для резонансной частоты на графике АЧХ для выходного напряжения схемы проекта RLC_Goal с помощью целевой функции.

Краткие итоги.

Путем обработки результатов расчетов в постпроцессоре PROBE с использованием макросов может быть ускорен процесс получения нужных результатов. Тоже самое, при определенных навыках и опыте, очевидно, можно получить и при использовании целевых функций.

Подготовьте материалы по выполнению задания 2 для файла отчета.

Выполните задание 3

При выполнении пункта задания 3 необходимо изучить область назначения и освоить практическую работу по осуществлению формирования и использования сигналов началь-

ных воздействий, создаваемых и модифицируемых с помощью редактора входных сигналов Stimulus Editor (StmEd). Для этого необходимо изучить раздел, посвященный этому редакто-

ру в технической документации. Также рекомендуется изучение материалов книги [5]. При

этом необходимо иметь в виду, что редактор входных сигналов интегрируется с системой программ САПР на основе редактора CAPTURE также как и SCHEMATICS.

102

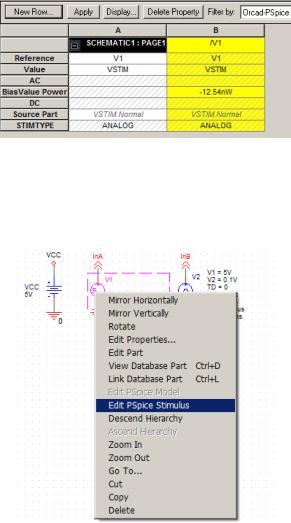

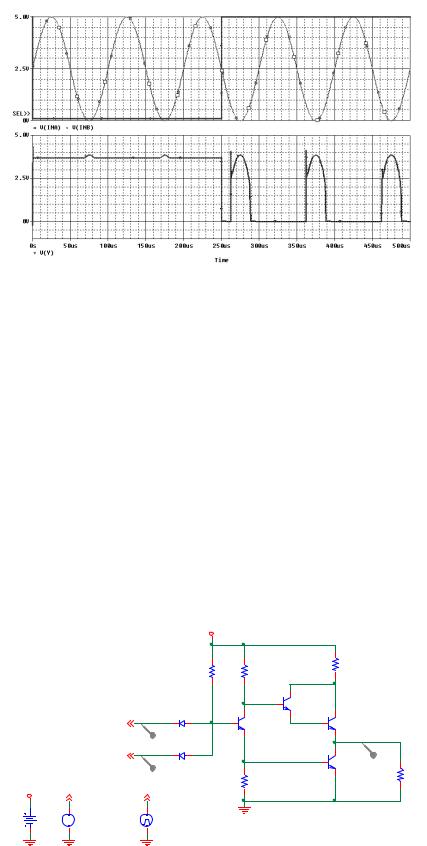

Свойства источника VSTIM с позиционным обозначением V1 показаны на рис. 4.27.

Рис. 4.27. Свойства источника VSTIM, как компонента схемы

Выделив источник VSTIM левой кнопкой мыши, правой кнопкой мыши можно вызвать меню обслуживания компонента с пунктом “Edit PSpice Stimulus”, как показано на рис. 4.28.

Рис. 4.28. Вызов редактора StmEd для редактирования начальных воздействий

После вызова открывается окно редактирования проекта 2NAND_2 в редакторе Stimulus Editor. Для сохранения настроек создается файл 2NAND_2.stl, в который записываются все данные настроек для текущего источника начальных воздействий.

Примечание.

Фактически создается файл библиотеки начальных воздействий, описывающий поведение не только текущего редактируемого компонента, но и других компонентов библиотеки SOURCSTM, используемых в работе с проектами в данной папке.

Вводим значения настроек источника сигнала VSTIM в строки окна SIN Attributes и по окончании нажимаем кнопку Apply. Наблюдаем появление формы или графика вводимого воздействия, как показано на рис.4.29.

Необходимо также настроить профиль моделирования на ввод начальных воздействий из файла 2NAND_2.stl, созданного редактором входных сигналов Stimulus Editor. Для такой настройки в профиле имеется опция Stimulus (см. рис.4.30).
