Материал: Самосадный Автоматизированное проектирование устройств систем сбора-обработки Ч2 2015

5. ПРАКТИЧЕСКИЕ ЗАНЯТИЯ, ТЕМА 4

Тема занятий: «Создание компонентов, использование компонентов и оптимизация схем».

5.1. Учебное задание

1.Изучите возможности и особенности работы программы расчета параметров и создания моделей аналоговых компонентов MODEL EDITOR, включая процесс создания новых компонентов и библиотек компонентов.

2.Осуществите создание и верификацию модели диода.

3.Изучите процесс проведения оптимизации параметров схем с использованием программы параметрической оптимизации PSPICE OPTIMIZER.

Таблица 5-2

Таблица 5-3

5.3. Порядок выполнения задания

Выполните задание 1

При выполнении пункта задания 1 необходимо изучить особенности работы программы расчета параметров и создания моделей аналоговых компонентов MODEL EDITOR. Перед началом работы с программой необходимо познакомиться с описанием программы и порядком создания различных компонентов, представленным в технической документации. Желательно также познакомиться с материалами книги [5]. При изучении материалов книги [5]

необходимо помнить, что программа MODEL EDITOR интегрируется с системой программ САПР как на основе редактора CAPTURE, так и на основе редактора SCHEMATICS.

Создание компонента с «импортируемой» моделью

Вкачестве практического задания по изучению данной темы необходимо будет разработать и использовать в схеме (предназначенной для проведения PSpiceрасчетов) компонент с «импортированной» моделью. Предположим, что такая модель не входит в состав стандартных библиотек САПР, а пользователю требуется изучить работу схемы с использованием именно этого компонента.

Вэтом случае необходимо создать новый компонент с подключенной моделью, взятой, например, с сайта фирмы - разработчика компонента. В нашем случае воспользуемся тексто-

вым описанием макромодели операционного усилителя OPA227 фирмы Burr-Brown (в настоящее время эта фирма входит в состав компании Texas Instruments), взятого с Интернет-

сайта фирмы. Макромодель ОУ находится в архивированном файле sbom051.zip, описание ОУ находится в файле opa227.pdf.

Разархивируйте файл sbom051.zip. Поместите файл opa227.mod в поддиректорию Import

Вашей рабочей директории.

Ставится задача, с помощью программы PSpice MODEL EDITOR на основе файла opa227.mod создать библиотеку, далее для одного компонента библиотеки, а именно для

OPA227 разработать графический символ компонента, установить все необходимые свойства и атрибуты и добиться того, чтобы при вызове графического изображения компонента в виде библиотечного символа можно было редактировать или просматривать его модель.

Внимание!

Не рекомендуется использовать стандартные библиотеки компонентов САПР для внесения туда каких-либо изменений.

Содержание файла opa227.mod представлено ниже.

*OPA227 operational amplifier "macromodel" subcircuit

*REV. A, 23 FEB 1999 BY DAVID BAUM

*REV. B, 27 APR 1999 BY NEIL P. ALBAUGH: EDITED TO STD FORMAT

*This macromodel models quiescent current but it does not

*model short circuit current.

*Input voltage noise and 1/f noise is modeled.

.MODEL DX1 D(IS=1E-15)

.MODEL DY1 D(IS=1E-15, BV=50)

.MODEL DEN1 D(IS=1E-12, RS=1.09K, KF=1.08E-16, AF=1)

.MODEL DIN1 D(IS=1E-12, RS=19.3E-6, KF=4.28E-15, AF=1)

.MODEL QX1 NPN(BF=200E6, KF=0.00035, AF=1.0)

.ends *$

Действия по созданию компонента с «импортируемой» моделью могут быть представлены в виде последовательности следующих шагов (шаги 1-3), см. также раздел: Appendix C, Importing Spice Models, файла pspug.pdf.

Шаг 1. Создание библиотеки OPAmpNew.lib.

Запустите MODEL EDITOR. Это можно сделать непосредственным запуском программы по ярлыку в папке САПР или в меню «Пуск». Также для создания новой библиотеки можно воспользоваться командой: File>New>PSpice Library в редакторе CAPTURE.

В окне редактирования программы MODEL EDITOR выполните команду: Model> Import… В окне Открыть выберите файл opa227.mod, появляется компонент OPA227 в виде SUBCKT (подсхемы), доступный для редактирования в MODEL EDITOR, как показано на

рис.5.1.

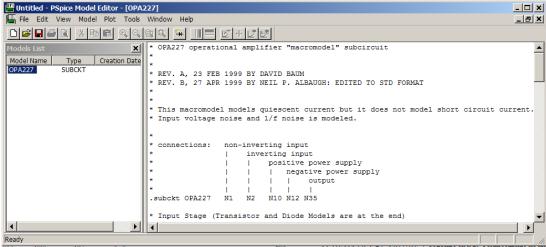

Рис.5.1. Основное окно редактирования программы MODEL EDITOR

114

Необходимо обратить внимание на порядок подключения внешних контактов компонента OPA227 к внутренним цепям макромодели, например как показано на рис.5.1 и приводится ниже.

Далее по команде File>Save As сохраните библиотеку с одним компонентом OPA227 под именем OPAmpNew.lib в поддиректорию IMPORT, как показано на рис. 5.2.

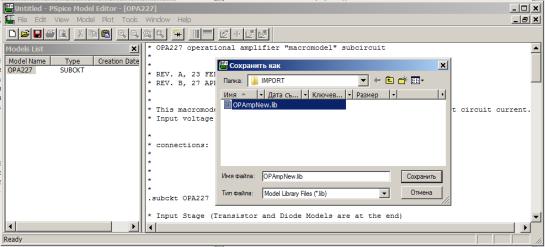

Рис.5.2. Создание библиотеки OPAmpNew.lib

Примечания.

1) Библиотека представляет собой текстовый файл с последовательным набором макромоделей компонентов, начинающихся с оператора .SUBCKT и кончающихся оператором .ENDS. Программа MODEL EDITOR осу-

ществляет добавление новых «импортируемых» компонентов в выбранную библиотеку, сохранение и редактирование компонентов библиотек.

2)В операторе .SUBCKT указывается имя макромодели и порядок подключения внешних контактов компонента.

3)В библиотеке *.lib может быть только один компонент с указанным для него уникальным именем.

Шаг 2. Создание символа компонента и символьной библиотеки OPAMPNEW.OLB. На данном этапе можно:

•создать новый символ и новую библиотеку;

•создать новый символ и поместить его в уже имеющуюся библиотеку;

•создать новую библиотеку с импортом имеющегося символа из существующих библиотек

Выбираем создание нового символа и новой библиотеки. Для этого, находясь в MODEL

EDITOR выполняем команду File> Create Capture Parts. По этой команде открывается окно выбора библиотек моделей (*.lib) и символов CAPTURE (*.OLB), как показано на рис.5.3.
