ПРАКТИЧЕСКАЯ РАБОТА № 1 СОЗДАНИЕ И РЕДАКТИРОВАНИЕ ТРЕХМЕРНЫХ МОДЕЛЕЙ

ДЕТАЛЕЙ

Цель:

ознакомиться с основными возможностями трехмерного проектирования в КОМПАС-3D;

научиться создавать и редактировать трехмерные модели различных деталей.

Теоретические сведения

Способы образования трехмерных элементов

ВКомпас-3D LT для задания формы объемных элементов выполняется такое перемещение плоской фигуры в пространстве, след от которого определяет форму элемента (например, поворот дуги окружности вокруг оси образует сферу или тор, смещение многоугольника – призму и т.д.).

Плоская фигура, на основе которой образуется тело, называется эскизом,

аформообразующее перемещение эскиза – операцией.

ВКомпас-3D LT существует несколько операций, позволяющих создать объемный элемент (рис.1).

Рис. 1. Образование объемных элементов:

а) призмы, б) тора, в) кинематического элемента

Операция выдавливания позволяет создать основание детали, представляющее собой тело выдавливания. Тело выдавливания образуется путем перемещения эскиза в направлении, перпендикулярном его плоскости (см. рис. 1 а).

Требования к эскизу элемента выдавливания:

– в эскизе основания детали может быть один или несколько контуров (под контуром понимается любой линейный графический объект или совокуп-

3

ность последовательно соединенных линейных графических объектов (отрезков, дуг, ломанных и т.д.);

–если контур один, то он может быть разомкнутым или замкнутым;

–если контуров несколько, все они должны быть замкнуты;

–если контуров несколько, один из них должен быть наружным, а другие – вложенными в него;

–допускается один уровень вложенности контуров.

Операция вращения позволяет создать основание детали, представляющее собой тело вращения. Для применения операции вращения должен быть создан эскиз и задана ось вращения (см. рис. 1 б).

Требования к эскизу элемента вращения:

–ось вращения должна быть изображена в эскизе отрезком со стилем линии «Осевая»;

–ось вращения должна быть одна;

–в эскизе основания детали может быть один или несколько контуров;

–если контур один, то он может быть разомкнутым или замкнутым;

–если контуров несколько, все они должны быть замкнуты;

–если контуров несколько, один из них должен быть наружным, а другие – вложенными в него;

–допускается один уровень вложенности контуров.

–ни один из контуров не должен пересекать ось вращения. Кинематическая операция позволяет создать основание детали, пред-

ставляющее результат перемещения эскиза-сечения вдоль эскиза-траектории

(см. рис. 1 в).

Если траектория замкнута, она должна пересекать плоскость эскиза - сечения. Если траектория разомкнута, один из ее концов должен лежать в плоскости эскиза-сечения.

Требования к эскизу-сечению:

–в эскизе-сечении может быть только один контур;

–контур может быть разомкнутым или замкнутым.

Требования к эскизу-траектории:

Если траектория состоит из одного эскиза, должны выполняться следую-

щие условия.

–в эскизе-траектории может быть только один контур;

–контур может быть разомкнутым или замкнутым;

–если контур разомкнут, его начало должно лежать в плоскости эскиза-сечения;

–если контур замкнут, он должен пересекать плоскость эскиза-сечения. Если траектория состоит из нескольких эскизов, должны выполняться

следующие условия.

–в каждом эскизе-траектории может быть только один контур;

–контур должен быть разомкнутым;

–контуры в эскизах должны соединяться друг с другом последовательно (начальная точка одного совпадает с конечной точкой другого);

4

–если эскизы образуют замкнутую траекторию, то она должна пересекать плоскость эскиза-сечения;

–если эскизы образуют незамкнутую траекторию, то ее начало должно лежать в плоскости эскиза-сечения.

Краткая справка. Операции выдавливания и вращения являются частными случаями кинематической операции, так как при выдавливании траектория перемещения эскиза-сечения представляет собой отрезок прямой линии, а при вращении – дугу окружности (или полную окружность).

Ход работы

Упражнение 1. Создание цилиндра операцией выдавливания.

1. Зайдите в подсистему трехмерного моделирования, нажав кнопку

2.В окне «Дерева построений» выберите фронтальную плоскость проекций.

3.На панели управления нажмите кнопку «Новый эскиз» . После этого должна стать активна инструментальная панель «Геометрические по-

строения».

4.Постройте на рабочем поле окружность радиусом 10 мм основной линией.

5.На панели управления нажмите кнопку «Завершить эскиз».

6.Выберите команду меню Операции / Операция / Выдавливания

В свойствах (см. рис. 2) выберите вкладку «Параметры» и установите расстояние выдавливания, равное 20 мм.

Затем нажмите кнопку «Создать объект» .

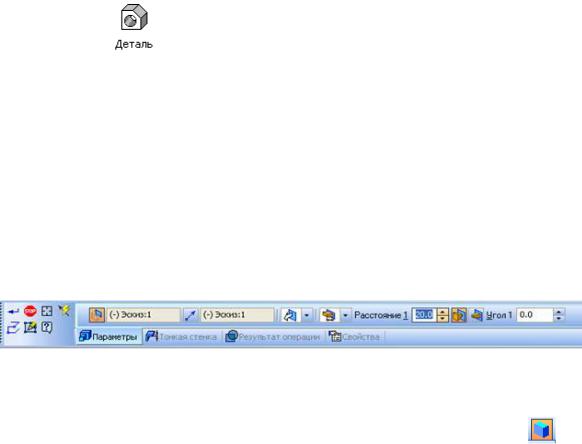

Рис. 2. Панель свойств Выдавливание

7. Ориентацию изображения «Изометрия» на панели параметров, затем

Упражнение 2. Создание тора операцией вращения.

1.Пункты 1-3 выполните аналогично первому упражнению.

2.В рабочей области создайте окружность радиусом 10 мм и ось вращения, как показано на рис.3 Ось должна быть оформлена осевой линией, окружность – основной. Для создания оси используйте инструмент «Отрезок».
