Материал: Системы обеспечения микроклимата зданий и сооружений. Жерлыкина М.Н., Яременко С.А

Контрольные вопросы

1. Приведите классификацию систем холодного водоснабжения.

2. Представьте схему водоснабжения крупного города при питании его из трех отдаленных источников.

3. Что такое оборотные системы водоснабжения производственных предприятий?

4. Проведите сравнительный анализ особенностей обратной сети и самотечной канализационной сети.

5. На какой глубине следует прокладывать вводы водопровода?

6. Расскажите о счетчиках расхода воды.

7. Представьте принципиальную схему системы внутреннего водоснабжения.

8. Назовите особенности водоснабжения промышленных предприятий.

Глава 5. Системы защиты зданий и сооружений

ОТ ПОЖАРОВ И ПРОНИКНОВЕНИЯ В ПОМЕЩЕНИЯ ДЫМА

5.1. Извлечения из основных нормативных документов

противопожарных и строительных требований к системам

вентиляции в зданиях категорий А, Б, В1, В2, В3, В4, Г, Д

По взрывопожарной и пожарной опасности помещения и здания подразделяются на категории А, Б, В1, В2, В3, В4, Г, Д и принимаются в соответствии с табл. 5.1.

Таблица 5.1

Категории помещений и зданий

по взрывопожарной и пожарной опасности

Категории помещений В1, В2, В3, В4 определяются в зависимости от удельной временной пожарной нагрузки на участке, имеющем размер не менее 10 м².

Для помещений категории В1 удельная пожарная нагрузка составляет более 2200 МДж·м^-2; категории В2 – от 1401 до 2200 МДж·м^-2; категории В3 – от 181 до 1400 МДж·м^-2; категории В4 – от 1 до 180 МДж·м^-2.

Пожарная нагрузка Q, МДж, определяется по формуле

, (5.1)

где G_i – количество i-го материала пожарной нагрузки, кг; Q_Нi^Р – низшая теплота сгорания i-го материала пожарной нагрузки, МДж·кг^-1.

Удельная пожарная нагрузка q, МДж·м^-2, определяется по формуле

, (5.2)

где S – площадь размещения пожарной нагрузки, м².

Размещение вентиляционного оборудования в зданиях и выбор помещений для его установки определяются требованиями нормативных документов СНиП 2.08.02, СНиП 31-01, СНиП 31-03, СНиП 31-05 и СНиП 41-01-2003.

Оборудование, кроме оборудования воздушных и воздушно-тепловых завес, не допускается размещать в обслуживаемых помещениях складов категорий А, Б, В1, В2, В3, В4.

В помещениях складов категорий В2, В3 и В4 допускается размещать оборудование при условии: электрооборудование имеет степень защиты IР – 54; помещения складов оборудованы автоматической пожарной сигнализацией, отключающей при пожаре вентиляционное оборудование.

Оборудование с расходом 5000 м³/ч и менее допускается устанавливать в подшивных потолках обслуживаемых помещений, а также в подшивных потолках коридоров при условии установки противопожарных клапанов в местах пересечения воздуховодами стены, разделяющей коридор и обслуживаемое помещение.

Оборудование систем вентиляции помещений категории А и Б, а также оборудование систем местных отсосов взрывоопасных смесей не допускается размещать в помещениях подвалов.

Оборудование систем приточной вентиляции, обслуживающих помещения категорий А и Б, не допускается размещать в общем помещении с оборудованием вытяжных систем.

Оборудование приточных систем, обслуживающих жилые помещения, не допускается размещать вместе с оборудованием приточных систем, обслуживающих производственные помещения, помещения для бытового обслуживания населения, а также с оборудованием любых вытяжных систем, в том числе систем, удаляющих воздух с резким или неприятным запахом (из уборных, курительных комнат и др.).

Помещения для оборудования вытяжных систем следует относить к категориям по взрывопожарной и пожарной опасности: к категории помещений, которые они обслуживают при условии размещения в них оборудования систем общеобменной вентиляции производственных зданий; к категории Д – если в них размещается оборудование вытяжных систем общеобменной вентиляции жилых, общественных и административно-бытовых помещений.

Помещения для оборудования вытяжных систем, обслуживающих несколько помещений различных категорий по взрывопожароопасности, следует относить к более опасной категории.

Помещения для оборудования приточных систем, как правило, относятся к категории Д. В случае если оборудование приточных систем с рециркуляцией и обслуживает несколько помещений различных категорий по взрывоопасной и пожарной опасности, то помещение для его установки следует отнести к более опасной категории.

Помещения для вентиляционного оборудования, как правило, размещаются в пределах пожарного отсека, в котором находятся обслуживаемые помещения.

Помещения с пылеуловителями для сухой очистки взрывоопасных смесей не допускается размещать под помещениями с массовым пребыванием людей.

Для обеспечения ремонта оборудования малой единицы оборудования или части его (более 100 кг) необходимо предусматривать грузоподъемные механизмы. На воздуховодах систем общеобменной вентиляции и кондиционирования необходимо предусматривать в целях предотвращения проникания в помещение продуктов горения (дымов) во время пожара противопожарные клапаны на поэтажных сборных воздуховодах в местах присоединения их к вертикальному или горизонтальному коллектору для жилых, общественных административно-бытовых, а также производственных помещений категории В4 и Г.

Пожарные нормально открытые клапаны устанавливаются в противопожарной преграде или непосредственно у преграды либо за ее пределами с обеспечением предела огнестойкости воздуховода на участке от преграды до заслонки клапана, равный пределу огнестойкости преграды.

Воздуховоды общеобменной вытяжной вентиляции жилых, общественных (кроме зданий лечебно-профилактического назначения) и административно-бытовых зданий разрешается объединять теплым чердаком.

Транзитные воздуховоды не следует прокладывать через лестничные клетки, тамбур-шлюзы, лифтовые холлы (за исключением воздуховодов систем противодымной вентиляции, обслуживающих эти помещения).

Внутри воздуховодов, а также снаружи на расстоянии менее 100 мм от их стенок не допускается прокладывать газопроводы, кабели, электропроводку, токоотводы и канализационные трубопроводы; не допускается также пересечение воздуховодов этими коммуникациями. В шахтах с воздуховодами систем вентиляции не допускается прокладывать трубопроводы бытовой и производственной канализации.

Высота технических этажей определяется в каждом отдельном случае в зависимости от вида оборудования и коммуникаций, распределяемых в объеме технического этажа, с учетом условий их эксплуатации.

На технических чердаках должен предусматриваться сквозной проход вдоль здания высотой не менее 1,6 м, шириной не менее 1,2 м. В технических подпольях, подвальных и цокольных этажах должен быть предусмотрен сквозной проход вдоль здания высотой не менее 1,8 м. В поперечных стенах подвалов и технических подполий крупнопанельных зданий допускается устройство проемов высотой 1,6 м.

В наружных стенах подвалов и технических подполий жилых зданий, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м².

Высота подвальных и цокольных помещений, а также технических подполий от уровня пола до низа плиты перекрытия должна быть не менее 2,2 м при размещении в них индивидуальных тепловых пунктов.

В жилых зданиях, вентилируемых по схеме «теплый чердак», удаление воздуха из чердака следует предусматривать через вытяжные шахты (высотой не менее 4,5 м от перекрытия над последним этажом) по одной на каждую секцию или выгороженный объем чердака секции.

Вопрос о том, где на промышленном предприятии следует располагать вентустановки, решается в каждом конкретном случае по-разному, в зависимости от характера производства, местоположения промышленной площадки и размещения зданий на ней, господствующего направления ветра, а также с учетом эстетических требований.

Тем не менее, существуют некоторые принципиальные положения.

Располагать приточные установки неизолированно или вне зданий не совсем рационально, а в ряде случаев невозможно. Приточные установки, как правило, располагаются в приточных камерах. Вытяжные вентиляторы также целесообразно устанавливать в изолированных венткамерах. Если вентиляторы устанавливаются вне здания, желательно их группировать и располагать в специальных навесах, кожухах.

Приточные установки рекомендуется располагать на той же отметке, на которой находятся обслуживаемые ими помещения.

5.2. Основные положения по проектированию и строительству воздуховодов, каналов и дымовых труб с учетом пределов их огнестойкости

5.2.1. Проектирование воздуховодов

Воздуховоды и каналы следует проектировать в соответствии с требованиями [42]. Для зданий, отнесенных по пожарной опасности к категориям А, Б, В необходимо учитывать требования соответствующих нормативных документов. В зависимости от характеристики транспортируемой среды в [42] приведены материалы, из которых рекомендуется изготавливать воздуховоды.

Круглые воздуховоды применяют, прежде всего, в производственных зданиях. Для административно-бытовых и общественных зданий по конструктивным, архитектурным и эстетическим соображениям целесообразно применять воздуховоды прямоугольного сечения, так как они занимают меньше места и лучше вписываются в ограниченные пространства помещений.

В жилых и общественных зданиях вертикальные каналы можно устраивать во внутренних стенах; в виде приставных каналов у внутренних стен и перегородок. Не рекомендуется устройство каналов в толще стен помещений, имеющих повышенную влажность воздуха, не разрешается размещение каналов в наружных стенах во избежание конденсации водяных паров.

Минимальное сечение вентиляционных каналов, устраиваемых во внутренних кирпичных стенах, должно составлять полкирпича на полкирпича (140 × 140 мм), толщина стенок каналов и толщина простенков между одноименными каналами – не менее размера полкирпича (140 мм), а толщина простенков между разноименными каналами – не менее размера кирпича (250 мм). Каналы во внутренних стенах разрешается устраивать на расстоянии не менее 380 мм от дверных проемов и стыков стен.

Приставные или подпольные вентиляционные каналы выполняют из кирпича, шлакогипсовых, шлакобетонных, железобетонных, пеноглинистых, пеностеклянных плит толщиной 35 мм, а во влажных помещениях – толщиной 40 мм.

Приставные каналы располагают у внутренних стен, перегородок, а при необходимости - у наружных стен. В последнем случае между стеной и каналом устраивают воздушную прослойку толщиной не менее 50 мм или утепление.

Внутреннюю поверхность подпольных каналов при необходимости покрывают противокоррозийным покрытием. При прокладке в каналах стальных воздуховодов последние перекрываются съемными плитами.

На рис. 5.1 приведены конструкции вентиляционных каналов.

В промышленных зданиях применяют стальные воздуховоды круглого и прямоугольного сечения из унифицированных деталей вентиляционных сетей.

Для систем аспирации и пневмотранспорта, кроме указанных в [42], используются следующие воздуховоды:

- круглые диаметрами: 80, 110, 140, 180, 225, 280 мм;

- прямоугольные с размерами поперечного сечения: 80 × 100; 100 × 160; 100 × 200; 160 × 160; 160 × 200; 200 × 200; 200 × 250; 200 × 400 мм.

Толщину листовой стали для воздуховодов круглого сечения диаметрами 200, 250 … 450, 500 … 800, 900 … 1250, 1400 … 1600, 1800 … 2000 мм рекомендуется применять соответственно 0,5; 0,6; 0,7; 1,0; 1,2; 1,4 мм.

Для воздуховодов прямоугольного сечения в зависимости от размеров большей стороны (до 250, 300 … 1000, 1250 … 2000 мм) следует соответственно принимать 0,5; 0,7; 0,9 мм, для больших типоразмеров - 1,4 мм.

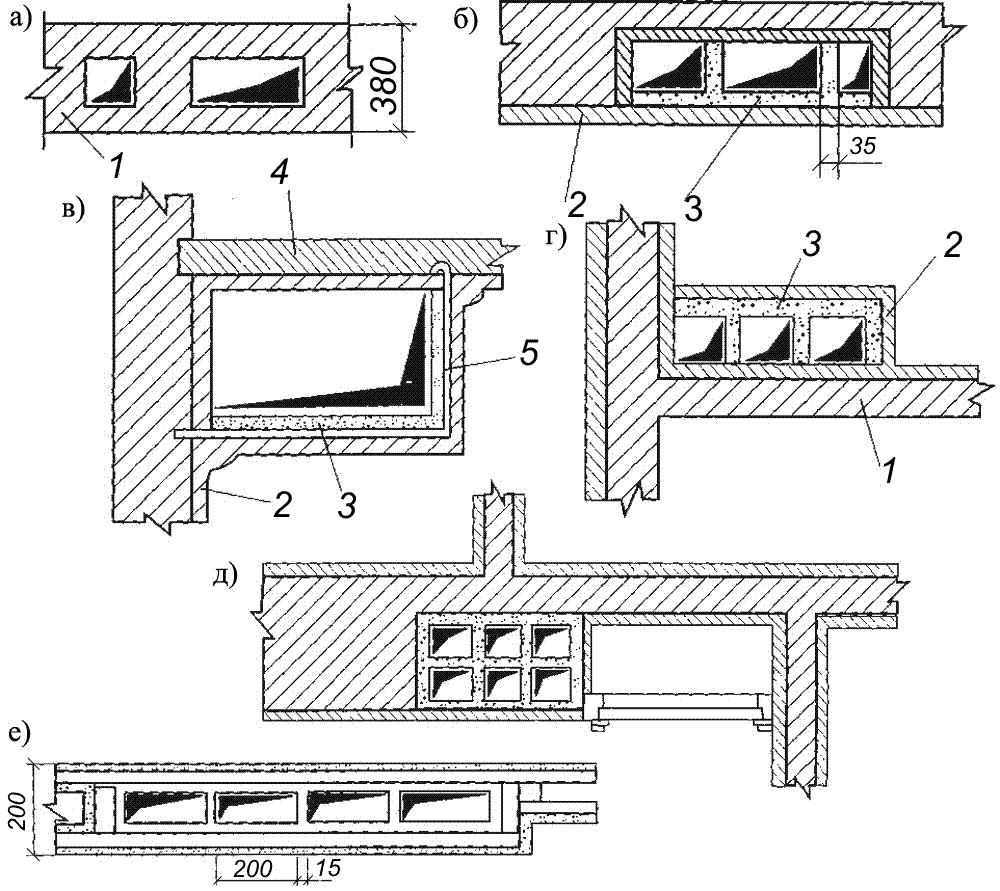

Рис. 5.1. Конструкции вентиляционных каналов:

а – в кирпичной стене; б – в борозде стены, заделываемой плитой; в – подвесного, горизонтального; г – приставных (пристенных) вертикальных; д – приставных (пристенных) вертикальных; е – из сухой штукатурки в перегородке; 1 – кирпичная стена; 2 – штукатурка; 3 – шлакогипсовые плиты; 4 – перекрытие; 5 – подвеска стальная, диаметром 6 мм
