Материал: Системы обеспечения микроклимата зданий и сооружений. Жерлыкина М.Н., Яременко С.А

Потери давления в местном сопротивлении ΔР_м.с., Па, определяются по формуле

, (5.9)

где ζ – коэффициент местного сопротивления.

Коэффициент ζ относится к наибольшей скорости в суженном сечении участка или скорости в сечении участка с меньшим расходом.

Потери давления в местных сопротивлениях участка z, Па, рассчитываются по формуле

, (5.10)

где Σξ – сумма коэффициентов местных сопротивлений на участке.

Общие потери давления на участке воздуховода ΔР_уч, Па, длиной l, м, при наличии местных сопротивлении определяется по формуле

, (5.11)

где R·β_ш – потери давления на 1 м длины воздуховода; z – потери давления в местных сопротивлениях участка.

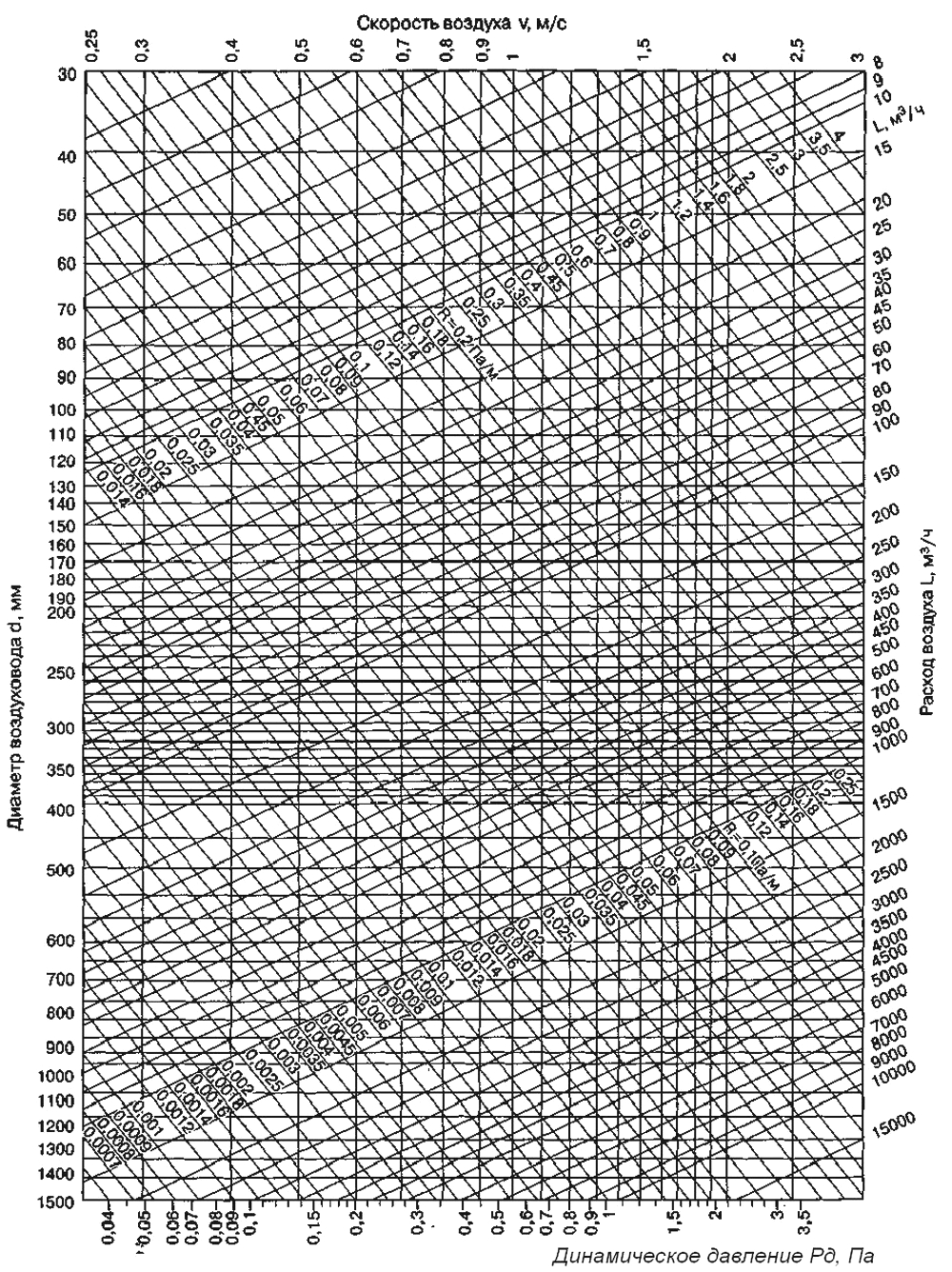

Рис. 5.2. Номограмма для определения потерь давления на трение

в круглых воздуховодах естественной вентиляции

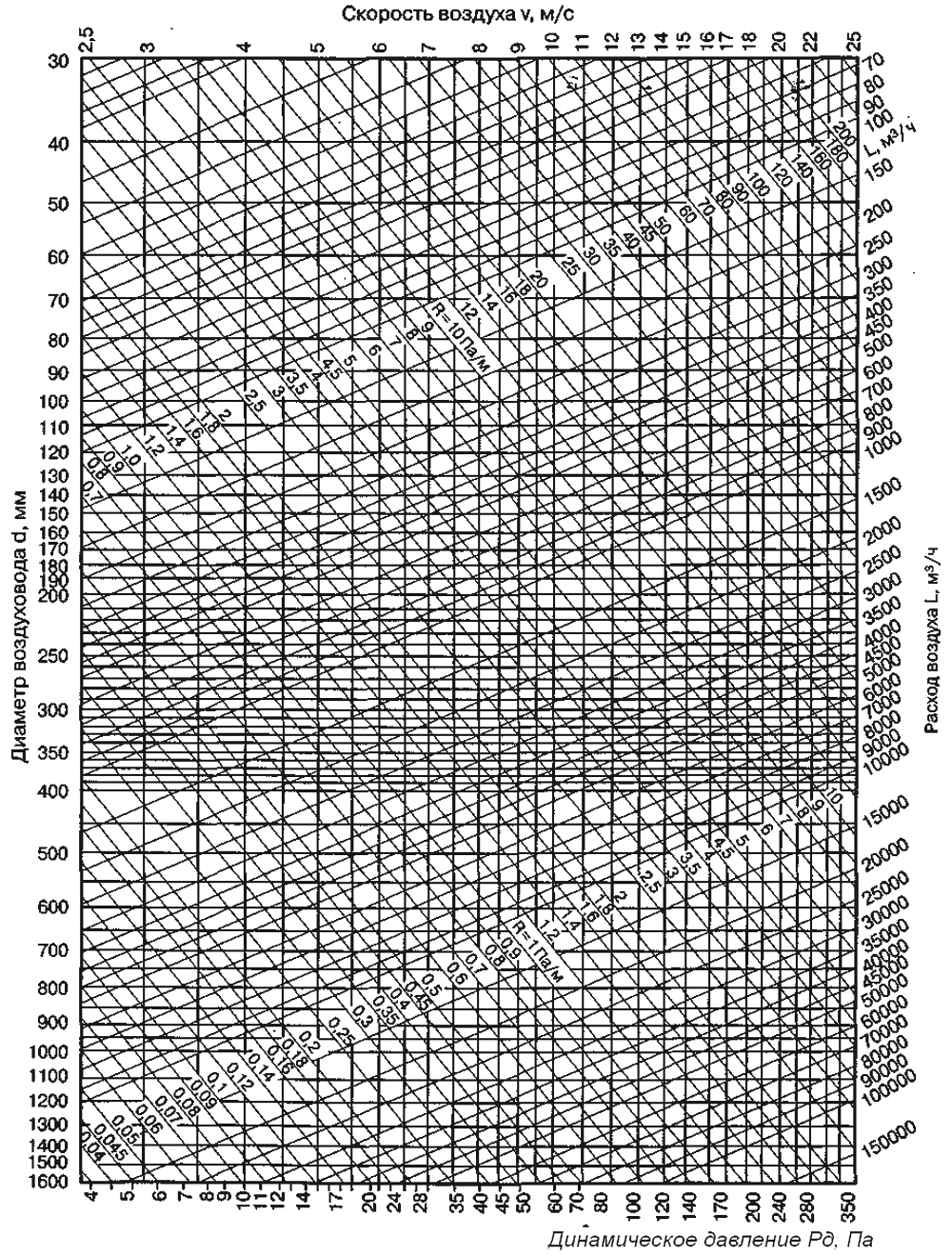

Рис. 5.3. Номограмма для определения потерь давления на трение

в круглых воздуховодах механической вентиляции

Расчетное гравитационное давление ΔР, Па, в системах естественной вентиляции определяют по формуле

, (5.12)

где h – вертикальное расстояние от центра вытяжной решетки на входе воздуха в расчетное ответвление до устья вытяжной шахты, м; ρ_н, ρ_в – плотность наружного и внутреннего воздуха, кг/м³.

Расчетное давление в системах механической вентиляции ΔР_мех, Па, определяют по формуле

, (5.13)

где Σ(R·l·β_м + z) – потери давления на трение и в местных сопротивлениях в наиболее протяженной ветви воздуховодов, Па; ΔР_об – потери давления в оборудовании, Па.

При расчете сети воздуховодов должен быть обеспечен запас давления в пределах от 5 до 10 % на непредвиденные сопротивления.

Увязку ответвлений с основным направлением проводят с учетом разницы располагаемого давления для отдельных ответвлений.

Для расчета систем вентиляции имеется программный комплекс TEPLOOV и модуль WinVSV, которые работают в системе Windows.

5.4. Требования к дымоходам и дымовым трубам печного и индивидуального отопления

Печи, как правило, размещают у внутренних стен и перегородок и предусматривают использование их для размещения дымовых каналов.

Для каждой печи предназначен отдельный дымоход или канал для отвода дымовых газов.

Сечение дымовых труб (каналов), мм, принимается в зависимости от тепловой мощности печи, но не менее, 140 × 140 при тепловой мощности печи до 3,5 кВт; 140 × 200 при тепловой мощности печи от 3,5 до 5,2 кВт; 140 × 270 при тепловой мощности печи от 5,2 до 7,0 кВт.

Дымовые каналы должны быть вертикальными. Допускается «увод» канала на расстоянии не более 1м и под углом не менее 30º к горизонту. Высоту дымовых труб по [42] рекомендуется принимать не менее 5 м от колосниковой решетки до устья трубы.

При расположении дымовой трубы от конька на расстоянии более 3 м высота трубы должна быть не ниже линии, проведенной от конька вниз под углом 10º к горизонту.

Устья дымовых труб защищаются от атмосферных осадков зонтами или дефлекторами.

Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток необходимо предусматривать в свету не менее 130 мм.

5.5. Противопожарные клапаны

5.5.1. Клапан противопожарный комбинированный кпк-1

Клапан предназначен для блокирования распространения пожара по каналам воздуховодов, коллекторов, шахт, систем вентиляции и кондиционирования, для противопожарной защиты проёмов в ограждающих строительных конструкциях помещении, а также для открытия проёмов в каналах систем вытяжной противодымной вентиляции зданий и сооружений различного назначения. По функциональному назначению клапан может применяться в качестве огнезадерживающего для дымоудаления.

Клапан оснащён автоматически и дистанционно управляемым приводом.

Конструкция клапана предусматривает следующие способы открытия (закрытия) створок:

- дистанционный, с помощью привода;

- автоматический, по сигналам пожарных извещателей;

- автоматический, от плавкого предохранителя.

Герметичность (дымогазонепроницаемость) клапана в закрытом положении обеспечивается за счёт специального термостойкого уплотнителя, размещаемого по периметру створок клапана.

Клапан предназначен для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями.

Нормальные значения климатических факторов внешней среды при эксплуатации клапанов:

- окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;

- предельные рабочие температуры окружающего воздуха: верхнее значение минус 35ºС, нижнее значение минус 4ºС, средняя относительная влажность воздуха не более 80 % при температуре 25ºС.

Клапан не подлежит установке в воздуховодах и каналах:

- помещений категорий А и Б по пожаровзрывобезопасности;

- местных отсосов пожаровзрывоопасных смесей;

- в местах, не подвергаемых периодической очистке по установленному регламенту для предотвращения горючих отложений.

В табл. 5.4 и на рис. 5.4 приведены данные о конструкциях комбинированного и огнезадерживающего клапана КПК-1.

а) б)

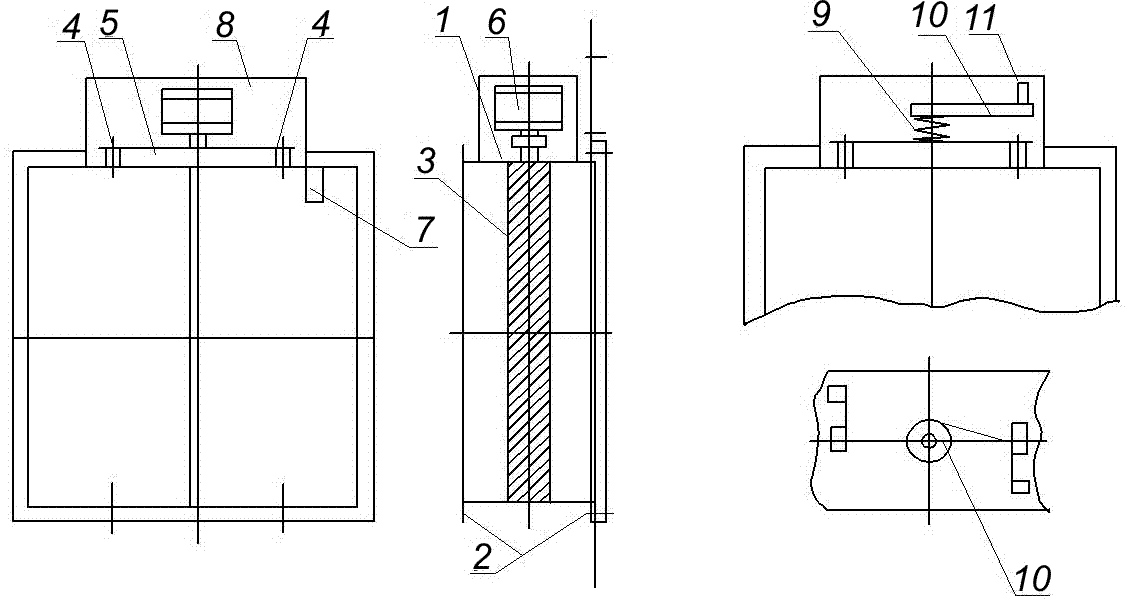

Рис. 5.4. Конструктивная схема клапана КПК-1:

а – комбинированного; б – огнезадерживающего; 1 – корпус; 2 – присоединительные фланцы; 3 – термоизоляционная заслонка; 4 – оси заслонок; 5 – поворотно-рычажный механизм; 6 – электродвигатель; 7 – термочувствительный элемент; 8 – защитный кожух; 9 – пружина; 10 – рычаг; 11 – рукоятка

Таблица 5.4

Типоразмерный ряд условных размеров поперечного сечения

в соответствии с обозначениями клапана

5.5.2. Схемы установки клапанов коМс-1

Клапан устанавливается в соответствии с требованиями ГОСТ 12.4.021-75 и монтируется в проёме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасном) помещением (рис. 5.5, 5.6).

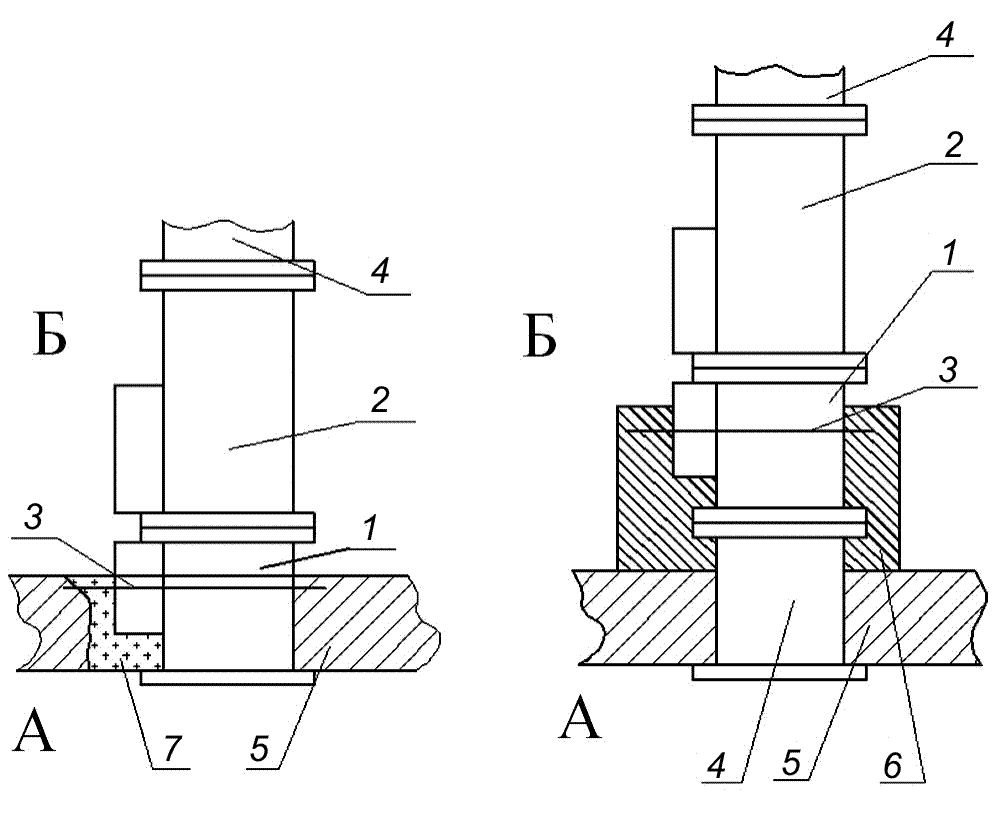

Рис. 5.5. Установка клапана КОМс-1 в перекрытиях:

А – обслуживаемое помещение; Б – помещение, смежное с обслуживаемым; 1 – секция первого клапана; 2 – секция второго клапана; 3 – ось заслонки; 4 – воздуховод; 5 – строительная конструкция с нормальным пределом огнестойкости; 6 – наружная теплозащита; 7 – цементно-песчаный раствор

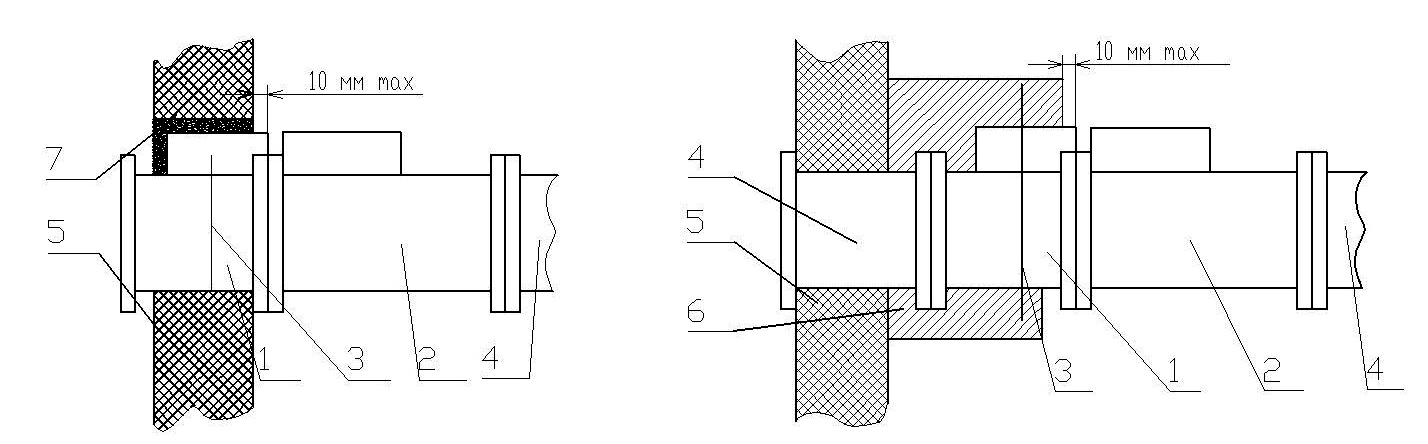

Рис. 5.6. Установка клапана КОМс-1 в вертикальных конструкциях:

А – обслуживаемое помещение; Б – помещение, смежное с обслуживаемым; 1 – секция первого клапана; 2 – секция второго клапана; 3 – ось заслонки; 4 – воздуховод; 5 – строительная конструкция с нормальным пределом огнестойкости; 6 – наружная теплозащита; 7 – цементно-песчаный раствор

Зазор между корпусом клапана и строительными конструкциями заполняется строительным цементно-песчаным раствором или бетоном. При установке клапана необходимо обеспечить доступ к приводу и люкам обслуживания клапана.

При установке нормально открытых (огнезадерживающих) клапанов КОМс-1 за пределами стен (перекрытий) наружная огнезащита должна наноситься до края кожуха, защищающего привод клапана, и в соответствии с требованиями [42] должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.

5.5.3. Клапаны перекидные, взрывозащитные и искробезопасные

Клапаны перекидные (рис. 5.7, табл. 5.5) устанавливаются только на вертикальных участках приточных воздуховодов для автоматического подключения в сеть резервного вентилятора при остановке рабочего.

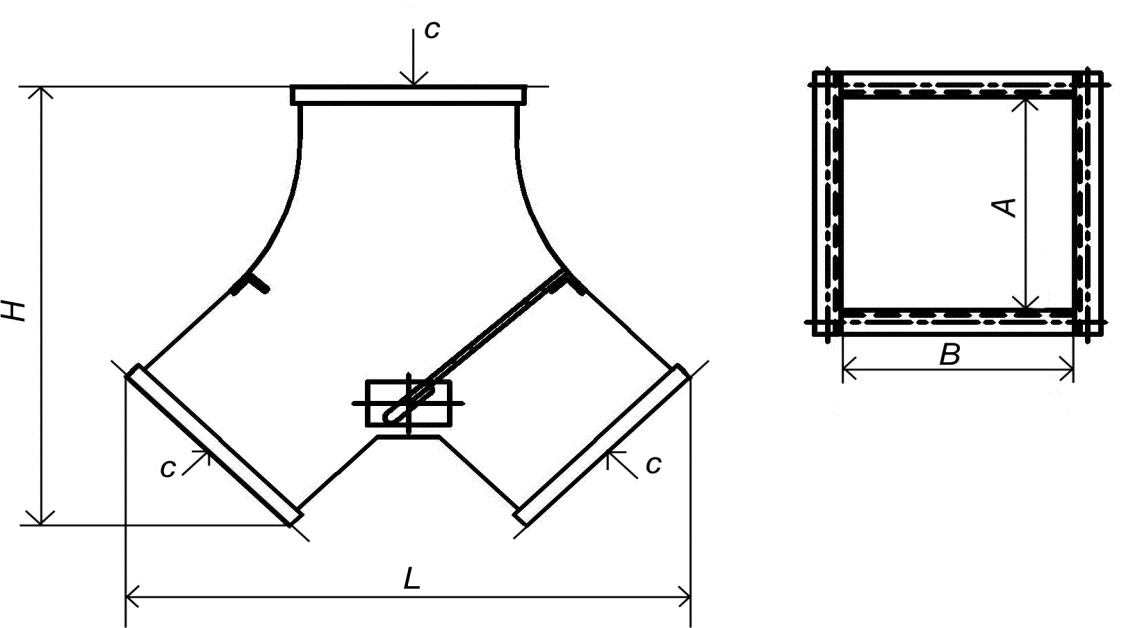

Рис. 5.7. Клапан перекидной

Таблица 5.5

Технические характеристики клапана перекидного взрывозащищенного
