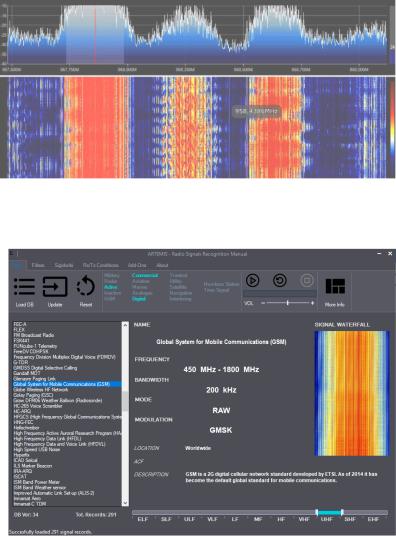

Рис. 102. Спектр радиосигнала ССПР GSM-900 от базовой станции ПАО «Мегафон»

Рис. 103. Эталонные технические характеристики радиосигнала стандарта системы сотовой связи GSM-900

в справочной программе Artemis

140

3.5. ДОМАШНЕЕ ЗАДАНИЕ И МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ЕГО ВЫПОЛНЕНИЮ

1.Изучить стандарт системы сотовой связи GSM:

– общие сведения;

– предоставляемые услуги;

– преимущества и недостатки;

– стандарты и радиоинтерфейс;

– структура сети GSM.

2.Изучить «Решение Государственной комиссии по радиочастотам при Минкомсвязи России от 1 июля 2016 г.

№16-37-03 “Об использовании радиоэлектронными средствами сухопутной подвижной службы полос

радиочастот 890–915 МГц, 935–960 МГц, 1710–1785 МГц и 1805–1880 МГц”» для получения сведений об используемых диапазонах частот в системе сотовой связи GSM на территории Российской Федерации, а также по Воронежской области.

3. Изучить теоретический материал по техническим характеристикам сигналов системы сотовой связи GSM, а также его структуру и особенности с помощью прикладной справочной программы радиосигналов Artemis.

Для выполнения домашнего задания в первую очередь проработайте теоретический материал по техническим характеристикам радиосигналов стандарта GSM. При изучении его структуры обратите внимание на форму и слышимость кодированного радиосигнала.

3.6. ЛАБОРАТОРНОЕ ЗАДАНИЕ

1. Ознакомиться с лабораторной установкой на базе коммерческой платформы RTL-SDR, его антенной системой и необходимым программным обеспечением, входящим в состав лабораторной установки.

141

2.Подготовить лабораторную установку к работе, проверить комплектность лабораторного стенда.

3.Подключить все части лабораторного стенда, подключить РПУ RTL-SDR к ПК (ноутбуку).

4.Проверить подачу питания на лабораторную установку (индикатор питания RTL-SDR должен гореть ярким белым светом).

5.Выполнить установку драйвера в ОС Windows для лабораторной установки, если на используемом для лабораторных исследований ПК он ранее не был установлен.

6.Запустить пакет исследовательского математического прикладного программного обеспечения MathLab и произвести в нем установку специального дополнения

Communications System Toolbox Support Package for RTL-SDR Radio. Оценить новые возможности используемой программы, изучив руководство к плагину.

7.Провести технический анализ принимаемых радиосигналов ССПР GSM-900 в нисходящем канале по предложенной авторами методике. В процессе выполнения лабораторных исследований по их завершении сделать подробные выводы о проведенной работе.

Отчёт о проделанной работе должен содержать:

– выполненное домашнее задание;

– результаты экспериментальных исследований;

– рисунки, поясняющие выполнение методики проведения технического анализа принимаемых радиосигналов системы сотовой подвижной радиосвязи GSM

спомощью коммерческой платформы RTL-SDR;

– подробные выводы по всем этапам исследований.

142

КОНТРОЛЬНЫЕ ВОПРОСЫ

1.Поясните принцип работы стандарта системы сотовой подвижной радиосвязи GSM.

2.Подсистема базовых станций – дайте подробное описание.

3.Как проводится исследование радиосигналов ССПР GSM с помощью коммерческой платформы RTL-SDR?

4.Какими техническими характеристиками обладает радиосигнал системы сотовой подвижной радиосвязи GSM?

5. Чем отличаются возможности используемых в лабораторной работе пакетов прикладного программного обеспечения для исследования радиосигналов ССПР GSM? Какой из них является более специализированным и можно ли расширить возможности исследований?

ЗАКЛЮЧЕНИЕ

В настоящем учебном пособии в сжатом виде рассмотрены принципы и методы построения систем подвижной радиосвязи. Приведен необходимый теоретический материал, представлен список вопросов самоконтроля обучающихся, а также комплекс лабораторнопрактических занятий, направленный на получение студентами практических навыков построения и исследования систем подвижной радиосвязи.

Обучающиеся, желающие в дальнейшем углубить свои знания в области изучаемой дисциплины, имеют возможность воспользоваться литературой, приведенной авторами издания в библиографическом списке.

143

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Кравченко В. М. Разбираемся с RTL-SDR на основе RTL2832 + R820T [Электронный ресурс] / В. М. Кравченко –

URL: http://blog.kvv213.com/2016/02/razbiraemsya–s–RTL- SDR–na–osnove–rtl2832–r820t/.

2.Laufer C. The Hobbyist's Guide to the RTL-SDR: Really Cheap Software Defined Radio / C. Laufer // RTLSDR. com. – 2014. – Т. 4. – 274 p.

3.Brannon B. Software defined radio / B. Brannon. – Analog devices, Inc., 2014. – 36 p.

4.Решение Государственной комиссии по радиочастотам при Минкомсвязи России от 1 июля 2016 г.

№16-37-03 «Об использовании радиоэлектронными средствами сухопутной подвижной службы полос

радиочастот 890–915 МГц, 935–960 МГц, 1710–1785 МГц и 1805–1880 МГц» [Электронный ресурс]. – URL: http://www.garant.ru/products/ipo/prime/doc/71348266/.

5. Бойко О. В. Исследование возможности построения системы мониторинга 2G–5G сетей на основе коммерческой SDR платформы / О. В. Бойко, Д. В. Журавлев,

конференции (17–19 апреля 2018 г.). Т. 5. – Воронеж: ООО

И. А. Сафонов // Вестник Воронежского государственного технического университета. – № 4 (август 2018 г.).
