Материал: Спутниковое телевидение

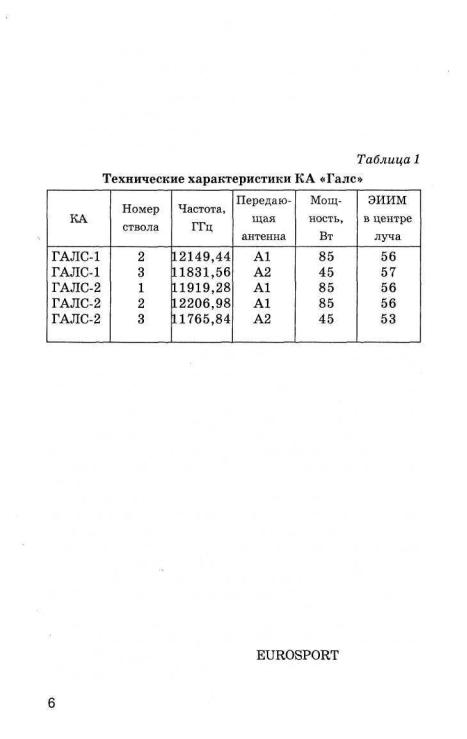

В настоящее время по спутниковому вещанию «НТВ+» идет трансляция четырех каналов через спутник «Галс», находящийся в позиции 36° в.д.:

• наше кино (отечественныефильмы);

. мир кино (зарубежные фильмы);

. спортивный канал;

. музыкальный канал.

Все каналы проекта «НТВ+» с 1 февраля 1997 г. закодированы. А это значит, что желающий смотреть эти программы должен вносить ежемесячную плату, а в дополнении к имеющемуся для приема оборудованию приобрести декодер.

С конца 80-х годов США, страны Европы, Японии и другие государства начали выводить на орбиту спутники для непосредственного приема телевизионных программ на индивидуальные приемные устройства. Большие возможности спутникового вещания явились причиной интенсивного развития в этих странах спутникового телевидения. В настоящее время вещание на европейскую часть России и стран СНГ осуществляют порядка 50 геостационарных спутников.

Наиболее популярным для нас является безусловно «Hot Bird» — «Жар-птица». На настоящее время в позиции 13° в.д. находятсяпять спутников, прием скоторых возможен набольшейчастиевропейскойтерриториибывшегоСССРнаантенны размером до одного метра от 15 до 68 аналоговых некодированных программ. На этих спутниках транслируются общеразвлекательные (ВВС, NBC, TV-5, ARTE, POLSAT), новостные (EURONEWS, EBN), спортивные(), музыкаль-

ныепрограммы(МСМ,VIVA,VIVA-2,Орух).

Спутники «ASTRA», расположенные в позиции 19° в.д. занимают лидирующее положение в Западной и Центральной Европе. Однако с них на небольшие антенны прием возможен только в самых западных районах бывшего СССР.

Новые спутники «ASTRA 1E» и «ASTRA 1F» имеют специальный восточный луч, что позволяет использовать антенны диаметром: в Москве 75 см, С.-Петербурге и Киеве - 90 см. Однако все каналы, передаваемые этим лучом являютсяцифровыми.

В позиции 0,6-1° з.д. находятся спутники «Intelsat 707», «Thor», «TV-SAT2», которые представляют большой интерес для наших телезрителей. На них транслируются такие широко известные фильмовые каналы, как «Filmnet», и «TV1000», а также ряд других интересных программ — «MTV», «Cartoon Network», «CNN», ВВС Prime», «Discovery», «Sci-Fi Channel». Практически все перечисленные каналы закодированы, но для их просмотра можно приобрести декодирущие карточки. Спутники «THOR» и «TVSat2» имеют лучи, которые захватывают северо-запад России и позволяют принимать передачи на 1,0-метровую антенну.

Спутник «Intelsat 707» имеет зону покрытия, простирающую далеко на юг, и обеспечивающую прием передач на антенны меньше 1,0 м практически на всей европейской части России.

Для южных районов бывшего СССР, в особенности для стран Средней Азии представляет интерес спутник «PAS-4». С него принимаются следующие интересные программы: «Asia Busines News», «Discovery», «ВВС World», «CNN», «MTV» и другие.

Аппаратура для индивидуального приема каналов спутникового телевидения хотя и получает все большее распространение в нашей стране, но сдерживается следующими факторами:

1. Отсутствуют бесплатные русскоязычные спутниковые каналы для индивидуального приема антеннами малых размеров.

2. Пока на рынке платного спутникового ТВ присутствует лишь «НТВ+». У телезрителя нет свободы выбора, даже из существующих русскоязычных каналов пакета «НТВ+».

Приходится платить за пользование всех четырех программ, тогда как многие хотели бы иметь 2-3 канала за соответствующую меньшую плату.

3. Широкое внедрение цифрового метода передачи телевизионного сигнала существенно удорожает стоимость индивидуального приемного устройства на нынешнем рынке (до 1000 долларов США). При снижении цены на приемное устройство до уровня 300-500 долларов США возможна широкая популяризация как отечественных так и иностранных систем цифрового спутникового телевидения.

Индивидуальный комплект спутникового телевидения

Всеприемныеустройстваделятсянадвегруппы:

• устройства, предназначенные для многоканального приема сигналов с одного спутника;

устройства, предназначенные для многоканального приема сигналов с нескольких спутников.

В первом случае антенна приемного устройства жестко устанавливается на каком-либо основании (на стене, балконе, крыше). При этом сохраняется возможность перестройки с канала на канал в пределах данного спутника.

Во втором случае антенна также жестко устанавливается на основании, но имеет устройство наведения на спутник. Устройство наведения представляет собой специальный электропривод, который осуществляет перемещение антенны. Управляется он позиционером, который либо входит в состав спутникового ресивера, либо устанавливается отдельно. Число позиций позиционера в зависимости от возможностей ресивера в среднем может быть от 24 до 99. Естественно, такая приемная система стоит дороже.

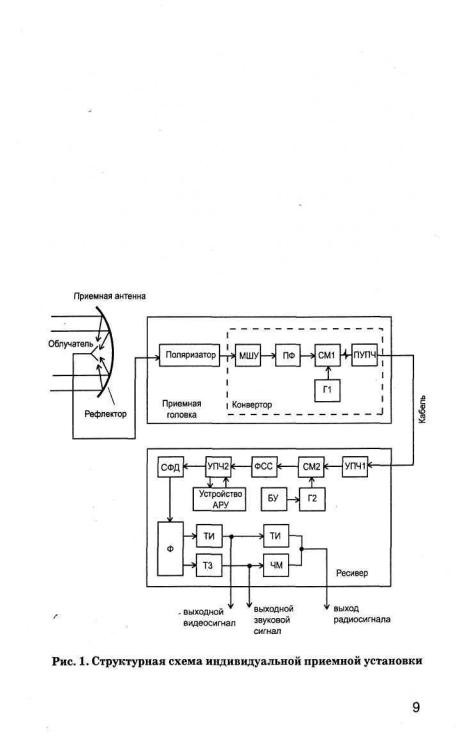

Структурная схема приемной станции представлена на

рис. 1.

Приемная параболическая антенна диаметром 0,6-2,0 м предназначена для приема частотно-модулированного телевизионного сигнала со спутника-ретранслятора, находящегося на геостационарной орбите.

Отражаясь от поверхности рефлектора и фокусируясь в фокусе раскрыва антенны сигнал попадает в облучатель и далее в поляризатор. Поляризатор выделяет сигнал определенной

поляризации (вертикальной, горизонтальной или круговой). Поляризация сигнала, который излучает ретранслятор, определяется конструкцией его передающей антенны. Для обеспечениякачественного телевизионногоприеманеобходимо, чтобы поляризация приемной антенны соответствовала принимаемому сигналу.

Таким образом, пройдя через облучатель и поляризатор, сигнал со спутника-ретранслятора в интервале частот 10,5- 12,75 ГГц поступают в конвертор. В конверторе производится усиление сигнала малошумящим широкополосным усилителем (МШУ) и устранение помех по зеркальному каналу полосовым фильтром (ПФ). Далее осуществляется первое преобразование частоты. Первая промежуточная частота формируется смесителем (СМ 1). Для этого на него, помимо принимаемого сигнала, подается сигнал с гетеродина (Г 1),

представляющего собой генератор, частота которого стабилизирована диэлектрическим резонатором.

Свыхода смесителя (СМ 1) сигнал первой П4 в интервале частот 0,7-2,15 ГГц поступает на предварительный усилитель промежуточной частоты (ПУПЧ), после чего по кабелю подается в ресивер (тюнер).

Вресивере сигнал первой П4 через усилитель промежуточной частоты (УПЧ 1) поступает на смеситель (СМ 2), в котором происходит второе преобразование частоты, т. е. дальнейшее ее понижение. Ресивером осуществляется выбор необходимого канала, если требуется, настройка или подстройка на канал, демодуляция принятого сигнала, разделение видео и звукового сигналов и формирование стандартного телевизионного сигнала на частоте одного из ТВ каналов в дециметровом диапазоне.

Необходимый канал выбирается с помощью блока управления (БУ) путем соответствующей настройки гетеродина (Г 2). Причем настройку по частоте можно осуществлять либо плавно, либо набрав номер требуемого канала. Гетеродин (Г 2) представляет собой транзисторный генератор, управляемый напряжением, которое подается на включенный

вчастотозадающий контур варикан, либо может быть выполнен на основе синтезатора частоты, управляемого микропроцессором. Полоса пропускания второй промежуточной частоты формируется фильтром сосредоточенной селекции (ФСС), а дополнительное усиление сигнала - усилителем УПЧ

2.В тракт обязательно входит устройство автоматического регулирования усилением (АРУ). Его работа должна быть очень эффективной для того, чтобы приемная установка могла хорошо работать в различных условиях приема, независимо о.т диаметра приемной антенны, длины кабеля, соединяющего приемную головку с ресивером, уровня сигналов различных спутников в данной местности. Поэтому глубина регулирования устройства АРУ составляет 25—30 дБ.

Свыхода УПЧ 2 сигнал поступает на демодулятор, представляющий собой синхронный фазовый детектор (СФД).

СвыходаСФД сигнал поступает нафильтры Ф, которыми осуществляется разделение сигнала изображения и поднесущей, модулированной сигналом звукового сопровождения.

Втракт изображения, как правило, входит схема привяз-
