ки уровня, цепи предискажений и регулировки уровня выходного видеосигнала.

Тракт звука Т 3 содержит смеситель с гетеродином, усилитель промежуточной частоты и частотный детектор. Настройка на частоту поднесущей осуществляется путем изменения частоты гетеродина. Для улучшения помехоустойчивости тракт звука охвачен цепью обратной связи по частоте.

Выделенные низкочастотные сигналы видео и звукового сопровождения подаются непосредственно на выход ресивера, а также на амплитудный и частотный модуляторы (AM

иЧМ). После модуляции сигналы суммируются в сумматоре

иобразуют стандартный телевизионный сигнал на частоте одного из ТВ каналов.

Помимо основных функций ресивер выполняет ряд сервисных: дистанционное управление, автоматическое управление поляризатором и т. д.

Приемная антенна предназначена для приема электромагнитных волн, которые возбуждают в приемной антенне токи, энергиякоторых снекоторымкоэффициентомполезногодействия (к.п.д.) передается преемнику непосредственно или через линию передачи.

Наибольшее распространение для приема спутникового телевидения нашли:

•параболические(зеркальные)антенны:

•плоскиеантенны.

Зеркальные антенны

Зеркальными называются антенны, у которых поле в раскрыве формируется в результате отражения электромагнитной волны от поверхности рефлектора (зеркала).

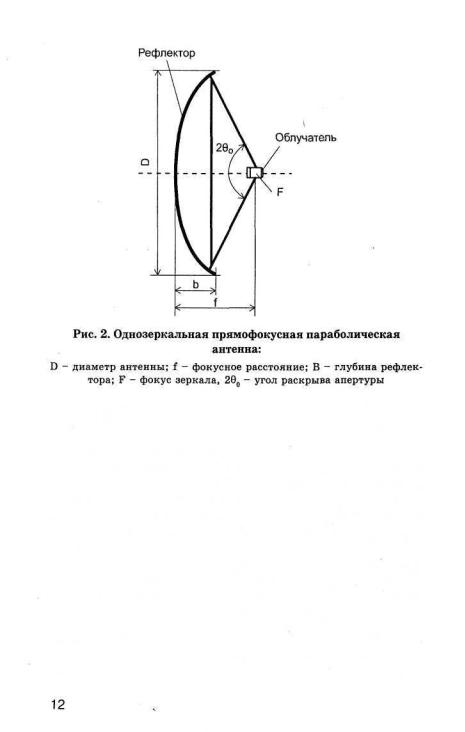

В зависимости от конструкции параболические приемные антенны могут быть как однозеркальными, так и двухзеркальными. Двухзеркальные антенны обладают рядом достоинств, по сравнению с однозеркальными, но они более сложные и дорогостоящие. Поэтому для приемных устройств диапазона 11-12 ГГц, как правило, применяют однозеркальные антенны. В свою очередь, однозеркальные антенны можно разделить на прямофокусные (рис. 2) и офсетные (рис. 3).

Рефлектор представляет собой зеркало в виде параболоида вращения. Если у антенны облучатель расположен в фо-

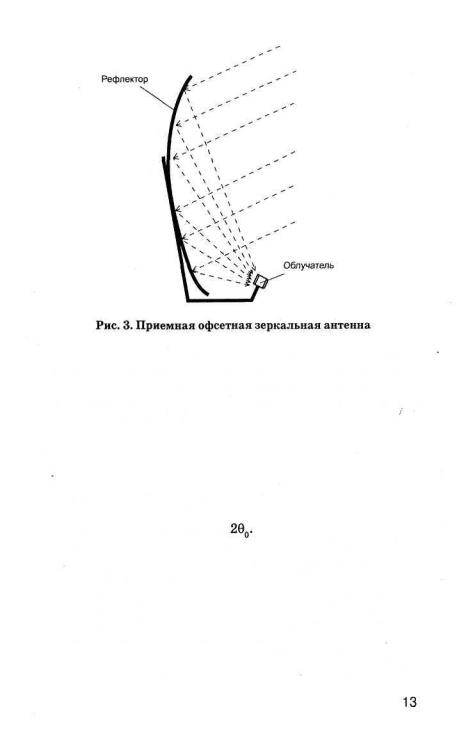

кусе зеркала, то она называется прямофокусной. Размеры таких антенн могут быть совершенно различными. При диаметре раскрыва антенны до 1,5 м часто применяются осенесимметричные зеркальные антенны (рис. 3), так называемые офсетные антенны. У такой антенны облучатель расположен не в фокусе зеркала, а смещен. Преимущество такого построения антенны состоит в том, что облучатель не затеняет раскрыва зеркала, что несколько увеличивает коэффициент усиления. Рефлектор обычно имеет яйцевидную форму, иногда усеченную

Осевая симметричность зеркала должна учитываться при установке и ориентации антенны. Прямофокусная антенна ориентируется так, чтобы ее оптическая ось (ось симметрии) совпадала с направлением на спутник. Раскрыв же офсетной антенны должен быть отклонен от направления на спутник на некоторый угол.

В настоящее время антенны изготавливают из алюминиевых сплавов марки АМцМ, АМгМ, АД1М или стального про-

ката 08 КПС, 08 Ю толщиной от 0,6 до 2,5 мм. Стеклопластиковые рефлекторы изготавливают путем проклеивания многих слоев стеклоткани. Далее поверхность оклеивается алюминиевой фольгой, что обеспечивает высокие радиотехнические характеристики

Основными геометрическими характеристиками антенны являются:

• диаметр Д;

. фокусное расстояние f;

•глубина рефлектора В;

•фокус зеркалаF;

•угол раскрыва апертуры

Отклонение реальной формы от идеальной в процессе изготовления антенны существенно влияет на электрические параметры антенны, например, отклонение формы поверхности на 2 мм означает снижение коэффициента усиления на 10%. Для антенн с небольшой кривизной зеркала и диаметром обеспечить высокую точность поверхности гораздо легче , чем для глубоких и больших зеркал.

Облучатель - это устройство для передачи энергии, сфокусированной рефлектором, в конвертор. Одним из наиболее

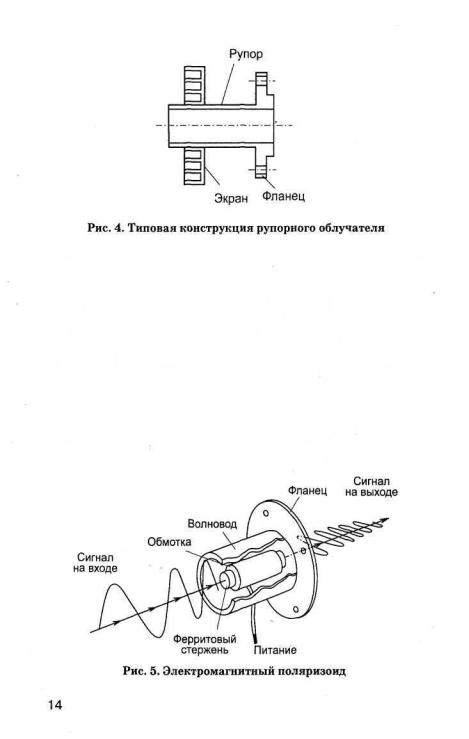

часто применяемых облучателей для параболических антенн непосредственного телевизионного вещания можно назвать рупор, представляющий собой открытый конец круглого волновода с дополнительным рефлектором - экраном, служащим для переотражения части передаваемой энергии облучателя в направлении рефлектора. Типовая конструкция такого облучателя представлена на рис. 4. Чтобы предотвратить попадание воды и пыли внутрь облучателя, его раскрыв закрывают фторопластовой или полистирольной пленкой толщиной 0,1-0,15 мм.

Поляризатор антенны обеспечивает возможность преобразования поляризованных определенным образом электромагнитных волн в сигнал с требуемой линейной поляризацией для конвектора. Поляризаторы систем непосредственного

телевизионного вещания могут быть электромагнитными или механическими. Принцип действия электромагнитного поляризатора {рис. 5) основан на эффекте Фарадея. Электрический ток, протекающий в катушке, намотанной на ферритовый стержень, создает продольное магнитное поле. При распространении электромагнитной волны вдоль намагниченного феррита направление ее поляризации изменяется на некоторый угол. Величина этого угла зависит от длины ферритового стержня и величины магнитного поля, т. е. от величины тока в катушке. Изменяя величину тока в катушке, можно добиться совпадения направления поляризации волны на выходе поляризатора с нужным направлением.

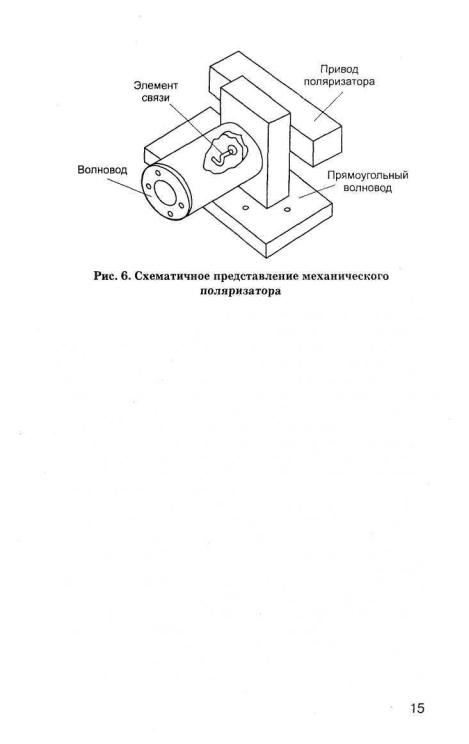

Механический поляризатор (рис. 6) представляет собой отрезок круглого волновода, в котором расположен элемент связи (проводник, выполненный в виде петли или крючка). В зависимости от его расположения в волноводе возбуждается электромагнитная волна горизонтальной или вертикальной поляризации. Изменение положения элемента связи в круглом волноводе осуществляется электрическим приводом.

Конвертор усиливает сигнал и преобразует его в диапазон частот 950-1750 МГц (или 700-2150 МГц).

Основные технические характеристики конвертора:

диапазон принимаемых частот уровень шума (в С-диапазоне уровень шума измеряется
