Эти негативные последствия могут быть предупреждены только на основе комплексной автоматизации процессов функционирования интегрированной ЕДДС.

Модернизация технической базы Службы связи гарнизона, поиск новых решений в организации связи - неоспоримые факторы эффективной деятельности подразделений ГПС. Так, всё более широкое распространение в деятельности ГПС получает сотовая связь, потенциально способная обеспечивать все виды связи ПО (связь извещения, оперативно-диспетчерская связь, связь на пожаре, административно-управленческая связь). В настоящее время именно она, к сожалению пока на неофициальном уровне, заменяет радиосвязь на пожаре в радиотеневых зонах.

К другим модернизационным решениям можно отнести:

использование на пожарных автомобилях радиостанций со сканирующими приёмниками, что позволяет при необходимости переключаться с одного канала на другой;

установка на оперативно-служебных автомобилях систем транкинговой связи, которая обладает преимуществами сотовой связи, даёт возможность выхода на телефон и в то же время позволяет работать в обычной сети УКВ радиосвязи;

задействование пейджинговой связи;

установка на пожарных и оперативных автомобилях специальных передатчиков, позволяющих на компьютере ЦУС контролировать путь следования автомобилей по городу;

оборудование крупных подземных сооружений антеннами УКВ связи с выводом кабеля на поверхность для его подключения к АСО в случае пожара. Это обеспечивает радиосвязь с носимыми радиостанциями под землёй;

автоматизация высылки подразделений из ЦУС с включением в частях сигнала “тревога”, светофора у пожарного депо, печатанием путёвок, автоматическим открыванием ворот;

установка на рабочих местах диспетчеров персональных компьютеров, реализующих следующие задачи: вывод электронной карты города с отметками водоисточников и водоёмов, этажности зданий, работа с журналами учёта сил и средств, ведение строевых записок по гарнизону и т.д.

Приложение 1

Таблица П1 - Параметры стационарных и мобильных радиостанций

Таблица П2 - Параметры портативных радиостанций

Приложение 2

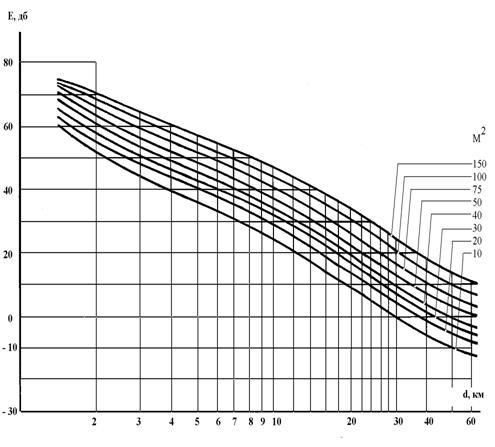

Рис. П1 - Зависимости средних значений напряженности электромагнитного поля от расстояния для различных высот подъёма антенн над землей

Приложение 3

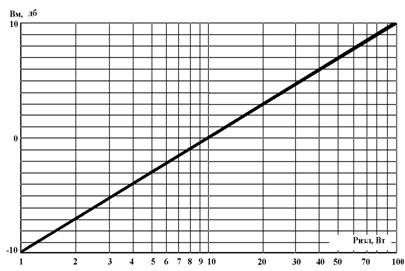

Рис. П2 - Поправочный коэффициент ВМ, учитывающий отличие мощности излучения передающей антенны от 10 Вт

Приложение 4

Таблица П3 - Зависимость коэффициента ослабления сигнала от рельефа местности

Приложение 5

Федеральное государственное учреждение “Всероссийский Ордена “Знак Почета” научно-исследовательский институт противопожарной обороны” МЧС России ООО “Лотес ТМ” ООО “НПП МАГМА”

ПУЛЬТ ОПЕРАТИВНО-ДИСПЕТЧЕРСКОЙ СВЯЗИ ДЛЯ ПОЖАРНО-СПАСАТЕЛЬНЫХ И АВАРИЙНЫХ СЛУЖБ МУНИЦИПАЛЬНЫХ ОБРАЗОВАНИЙ (ПОДС ЕДДС “01”) ТУ485480-030-08578307-01

ПОДС ЕДДС “01” предназначен для технического оснащения рабочих мест Единых дежурно-диспетчерских служб на базе телефонного номера "01"

ПОДС ЕДДС “01” представляет собой комплексное рабочее место оперативного дежурного и является цифровой системой связи, имеющей широкие возможности по коммутации и регистрации голосовых и информационных каналов. Принцип построения изделия подчинен решению основной задачи ЕДДС - обеспечению прямой оперативной диспетчерской связью со всеми территориальными дежурно-диспетчерскими службами постоянной готовности (дежурная часть милиции, скорая помощь, газовое хозяйство, энергообеспечение и др.).

ПОДС ЕДДС “01” предназначается для замены находящихся в эксплуатации морально устаревших, выработавших свои ресурсы станций и пультов оперативной связи типа ПОС-60(90) и СОС-30М, которые сняты с производства.

Пульт состоит из следующего оборудования:

. Мебельный конструктив рабочего места оперативного дежурного (от одного до трех) с установленными на нем панелями управления, на которых располагаются элементы управления, контроля и индикации аппаратуры связи и другого оборудования.

. Аппаратура проводной связи, обеспечивающая организацию оперативно-диспетчерской связи по телефонным каналам, автоматическое определение номера на спецлиниях ГАТС, обмен цифровыми данными, оповещение личного состава по проводным линиям связи.

. Аппаратура записи и архивирования переговоров по проводным линиям связи и радиоканалам с количеством каналов записи от 4 до 32.

. Аппаратура трансляции, включающей в себя от одной до четырех панелей управления зонами трансляции с функцией тревоги, коммутаторы зон вещания на 8 или 16 каналов и усилители мощности.

. Аппаратура аварийного питания, включающая в себя панель управления, источник вторичного напряжения 12В, контроллер и зарядное устройство аккумуляторов, аккумуляторы до 2 штук.

. Автоматизированное рабочее место диспетчера, позволяющее полностью автоматизировать: документооборот, управление силами и средствами гарнизона, организацию сбора и передачи цифровых данных через модем.

Пульт обеспечивает реализацию следующих функций:

прием вызова с 2-х проводной линии спецвызова “01” с функцией “АОН” и выдачу информации на пульт;

прием вызова с 2-х проводных линий ГАТС, МБ, 4-х проводной линии ТЧ, с цифровой линии и переадресация его на любого абонента пульта;

переадресацию принятого вызова на профильного диспетчера одним нажатием одной клавиши с одновременным удержанием соединения;

голосовое автоинформирование внешнего абонента фиксированным голосовым сообщением в соответствии с выбранной переадресацией.

возможность подключения стационарных радиостанций в качестве абонента пульта с обеспечением возможностей любой коммутации проводных и радиоабонентов.

прием телефонных сообщений на две телефонные трубки как по каналам специальной связи “01”, так и по прямым (некоммутируемых) линиям, в том числе от полевых индукторных аппаратов МБ;

подключение через специальные разъемы дополнительного телефонного аппарата к каналам оперативной связи и каналам специальной связи “01”;

подключение внешнего громкоговорителя при разговоре с поднятой трубкой (для оперативных нужд);

автоматический перевод телефонов (основного и дополнительного) на канале специальной связи “01” в режим простых телефонных аппаратов при пропадании основного электропитания;

селекторную связь на всех уровнях управления через проводные каналы связи;

циркулярную передачу сообщения оператора группе внутренних абонентов;

автоматическую запись и архивирование переговоров по входным линиям и радиоканалу (цифровая запись 4, 8, 16, 32 каналов);

систему оповещения личного состава по заранее подготовленным спискам оповещения абонентов (по общему списку, по группе частных списков, по подготовленным ранее сценариям, а так же по отдельным абонентам из базы данных);

прием-передачу информационных данных (поток Е1);

исходящие вызовы по 2-х проводным линиям ГАТС, МБ, 4-х проводной линии ТЧ, цифровой линии типа от любого абонента пульта;

подключение оператора к занятому каналу;

подключение 2-х проводных удаленных (до 25 км) аналоговых абонентов (другие диспетчерские службы);

управление системой громкоговорящего оповещения;

управление системами силовых устройств типа: светофор, табло “Выезд”, “Метео” и др.;

обеспечивает возможность работы в ведомственной сети связи в едином номерном пространстве;

максимальное количество коммутируемых линий - 192.

В базовый комплект пульта ПОДС ЕДДС “01” помимо мебельного конструктива входит следующее оборудование:

. Система оперативно-диспетчерской связи НАБАТ (СОДС НАБАТ)

Вариант исполнения системы оперативно-диспетчерской связи НАБАТ (МАВЦ.273465.04ТУ) разработан по техническому заданию ФГУ ВНИИПО МЧС России для применения в качестве системы оперативной связи Единых дежурно-диспетчерских служб и подразделений пожарной охраны МЧС России.

Система прошла межведомственные испытания, принята МВК на вооружение Государственной противопожарной службы и рекомендована для применения в подразделениях пожарной охраны.

С целью эффективной работы в создаваемой системе ЕДДС была модернизирована по следующим показателям:

переадресация принятого вызова на профильного диспетчера одним нажатием;

объединение абонентов проводной и радиосетей, обеспечение перекрестной коммутации.

СОДС НАБАТ принята на вооружение в МВД России, Пограничной службы ФСБ России, широко применяется в частях Министерства обороны, Федеральной службы железнодорожных войск, Федеральной службы охраны, в органах федеральной и местной власти, на промышленных и транспортных предприятиях, используется в качестве диспетчерской системы для жилищно-коммунального хозяйства, рекомендована для применения в качестве базового элемента оперативно-диспетчерских центров на объектах энергетики.

. Цифровой многоканальный магнитофон (ЦММ) “ХРОНОС” для записи и архивирования переговоров по проводным линиям связи и радиоканалам (до 32 каналов), характеризуется компактным однокорпусным исполнением, высокой надежностью, малым энергопотреблением, большим временем непрерывной записи. ЦММ “ХРОНОС” представляет собой программно-аппаратный модуль, выполненный на базе специальных микропроцессоров, с бесфайловой последовательной записью переговоров и возможностью подключения компьютера для файловой обработки записанной информации.

ЦММ “ХРОНОС” разработан в соответствии с Договором на НИОКР с ГУГПС МВД (МЧС) России № 110/01 от 9 июля 2001 г. и Техническим заданием, подготовленным ФГУ ВНИИПО МВД (МЧС) России и НПО “Спецтехника и связь” МВД России. ЦММ “ХРОНОС” принят на вооружение МВД России. ЦММ “ХРОНОС” поставляется в 2002-2004 гг. по Государственному оборонному заказу в подразделения МЧС России.

По требованию заказчика ПОДС ЕДДС “01” может быть доукомплектован следующей аппаратурой:

Аппаратура радиосвязи и навигации.

Аппаратура трансляции.

Аппаратура аварийного питания.

Автоматизированное рабочее место диспетчера.

В соответствии с техническими условиями ТУ485480-030-08578307-01 предусмотрены 3 варианта исполнения пульта:

Приложение 6

Условные обозначения, принятые в курсовом проекте

МЧС - Министерство Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий;

ГПС - Государственная противопожарная служба;

ЕДДС - Единая дежурно - диспетчерская служба;

ЦУКС - Центр управления в кризисных ситуациях;

ЦУС - Центр управления силами и средствами;

ЦППС - центральный пункт пожарной связи;

ПСЧ - пункт связи части;

ЧС - чрезвычайная ситуация;

АСР - аварийно - спасательные работы;

СВ - службы взаимодействия;

РТП - руководитель тушения пожара;

АСО - автомобиль связи и освещения;

АТС - автоматическая телефонная станция;

РАТС - районная АТС;

УСС - узел спецсвязи;

РС - радиостанция стационарная;

РВ - радиостанция возимая;

РН - радиостанция носимая;

Приложение 7

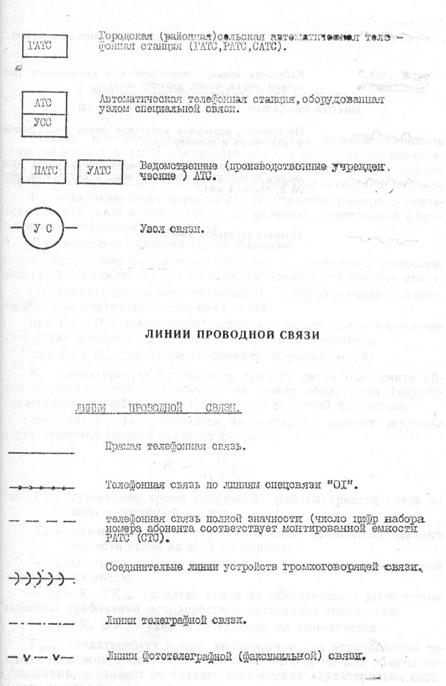

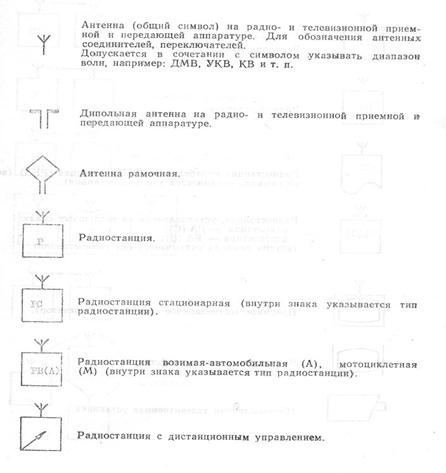

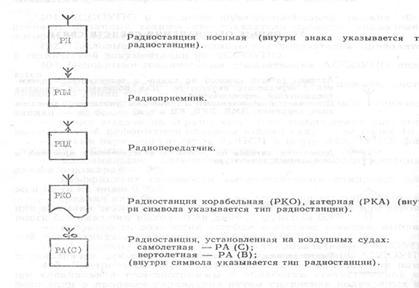

Условные обозначения средств связи
