Материал: ТАиОХ Голова часть 1
Проводят срединную сагиттальную линию головы, соединяющую надпереносье, glabella,
с protuberantia occipitalis externa.

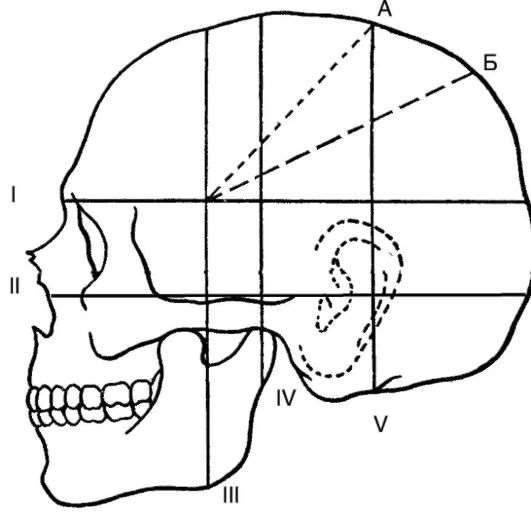

Проекционная схема черепа по Крёнлейну-Брюсовой:
I - верхняя горизонталь; II - нижняя горизонталь; III - передняя вертикаль; IV - средняя вертикаль; V - задняя вертикаль. А - проекция центральной (роландовой) борозды; Б - проекция латеральной (сильвиевой) борозды
Наносят нижнюю горизонтальную линию, идущую через нижнеглазничный край, верхний край скуловой дуги и верхний край наружного слухового прохода.
Параллельно ей от верхнего края глазницы проводят верхнюю горизонтальную линию.
Рис. 5.5. Проекционная схема черепа по Крёнлейну-Брюсовой:
I - верхняя горизонталь; II - нижняя горизонталь; III - передняя вертикаль; IV - средняя вертикаль; V - задняя вертикаль. А - проекция центральной (роландовой) борозды; Б - проекция латеральной (сильвиевой) борозды
Три вертикальные линии проводят кверху до срединной сагиттальной линии
-от середины скуловой дуги (III),
-от сустава нижней челюсти (IV),
-от задней границы основания сосцевидного отростка (V).
Рис. 5.5. Проекционная схема черепа по Крёнлейну-Брюсовой:
I - верхняя горизонталь; II - нижняя горизонталь; III - передняя вертикаль; IV - средняя вертикаль; V - задняя вертикаль. А - проекция центральной (роландовой) борозды; Б - проекция латеральной (сильвиевой) борозды
Проекция центральной, sulcus centralis (роландовой [Roland]),
борозды соответствует линии, проведенной от точки пересечения задней вертикалью срединной сагиттальной линии вверху до места перекреста передней вертикали и верхней горизонтали.
Рис. 5.5. Проекционная схема черепа по Крёнлейну-Брюсовой:
I - верхняя горизонталь; II - нижняя горизонталь; III - передняя вертикаль; IV - средняя вертикаль; V - задняя вертикаль. А - проекция центральной (роландовой) борозды; Б - проекция латеральной (сильвиевой) борозды
На биссектрису угла, составленного проекцией центральной борозды и верхней горизонталью, проецируется боковая (сильвиева) борозда, sulcus lateralis. Ее проекция занимает отрезок биссектрисы между передней и задней вертикальными линиями.
Рис. 5.5. Проекционная схема черепа по Крёнлейну-Брюсовой:
I - верхняя горизонталь; II - нижняя горизонталь; III - передняя вертикаль; IV - средняя вертикаль; V - задняя вертикаль. А - проекция центральной (роландовой) борозды; Б - проекция латеральной (сильвиевой) борозды
