Статья: Технические чертежи в дизайн-проекте

Что такое дизайн-проект

Полноценный дизайн-проект включает в себя:

• технические чертежи;
• визуальную проекцию;
• спецификацию;
• пояснительную записку.

Состав дизайн-проекта зависит от того, насколько сложен данный проект, а также от количества будущей работы. Во многих проекта часто не бывает пояснительных записок. Список документации уточняется на этапе заключения договора с дизайнерами.

Функции чертежей

Чертеж необходим не столько дизайнерам, сколько тем, кто будет строить данное помещение. Чертеж – пошаговый план отделки помещения.

Перед созданием чертежа дизайнер должен сделать замеры помещения. Только на основе визуального осмотра и замеров возможно сделать грамотный дизайнерский проект.

В чертежах всегда указывается:

• какие стены или перегородки необходимо снести или построить;
• где будут находиться различные выводы под электричество – выключатели и розетки;
• где будет находиться бытовая техника и сантехника;
• где будет располагаться плитка и как ее нужно будет класть;
• как будет располагаться мебель;
• каким материалом и как будут отделаны потолки и полы;
• как открываются и закрываются двери – необходимо указать тип полотна, его величину и в какую сторону их можно открыть;
• развертку стен, при которой стены будут видны фронтально – позволяет рассчитать количество материалов, которые будут применены в проекте, разметить расположение розеток и вставных конструкций.

Виды чертежей

Количество чертежей зависит от особенностей каждого проекта и объекта. Для некоторых помещений можно создавать чертежи сложного типа вроде расположения вентиляции, кондиционеров, средств отопления. Возможно добавить в проект расположение арок, ниш, лестниц и т. д.

Существуют следующие типы чертежей:

• архитектурные чертежи, в которых прописываются размеры помещения, первичное зонирование, указывается количество сантехники и освещения;
• инженерные чертежи, на которых прописывают расположение вентиляционной, отопительной системы, водоснабжения, канализационных выходов;
• чертежи потолков, полов, деталей интерьера;
• чертежи материалов для отделки помещения;
• чертежи интерьера – прописывается расположение мебели, декора и т.д.

Чертеж обмера пространства

В этом чертеже указываются главные показатели всех комнат до начала работ. Необходимо указать следующие данные:

1. четкие размеры всех помещений;
2. высоту потолков;
3. размер проемов для окон и дверей;
4. места будущего расположения канализационных выходов, электрики, газа и др.

Обмеры помогут понять примерный объем работ, что предстоит сделать, какие особенности есть в конструкции объекта. Фиксация на фото помещения, замеры и другие манипуляции позволят уточнить детали будущего ремонта.

Чертежи монтажа и демонтажа

На такого рода чертежах указывают такие конструкции, которые необходимо будет убрать во время ремонта или же, наоборот, возвести. Стоит четко следить за данным документом, потому что планировка иных комнат напрямую зависит от этого чертежа.

В этот чертеж вносят даже очередность, в которой будут возводиться\сноситься потолки, стены, ниши, арки, полы, перегородки, приборы. Важно совместить этот чертеж с планом БТИ – это позволить оценить соответствие ремонта всем нормам.

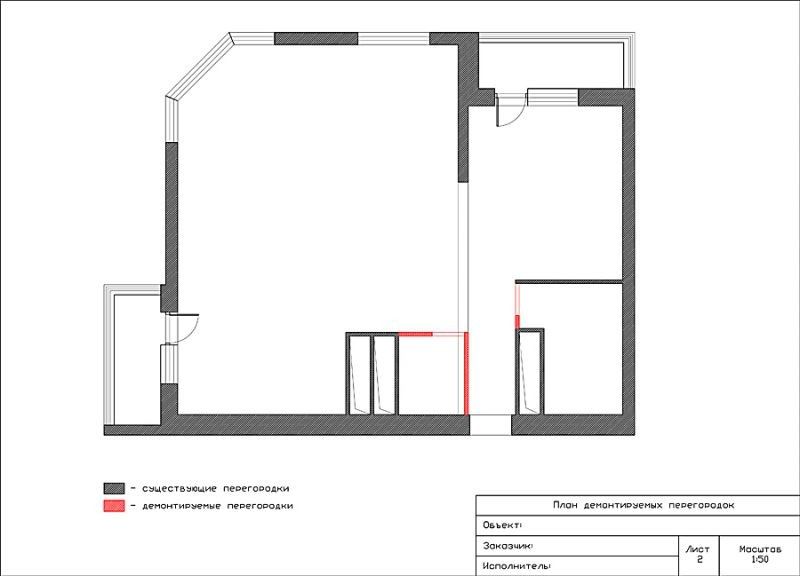

Рисунок 1. Пример чертежа демонтажа.

Чертеж после перепланировки

Чертежи по обмеру, демонтажу и монтажу необходимо совместить. Так получится чертеж, в котором будут видны конечные положения всех стен и конструкций.

Чертеж с мебелью

В данный чертеж вносятся данные о расстановке мебели и других элементов интерьера. Специалист при составлении этого чертежа обязан учитывать настоящую величину помещения, габариты фурнитуры, осветительных приборов и бытовой техники. От данного чертежа зависит будущее удобство помещения.

Также данный чертеж поможет заранее сделать зонирование помещения. Исходя из зонирования возможно заранее понять расположение розеток, выключателей, кондиционера и отопления.

Такой чертеж обязательно должен быть согласован с заказчиком – ему должно быть комфортно в помещении.

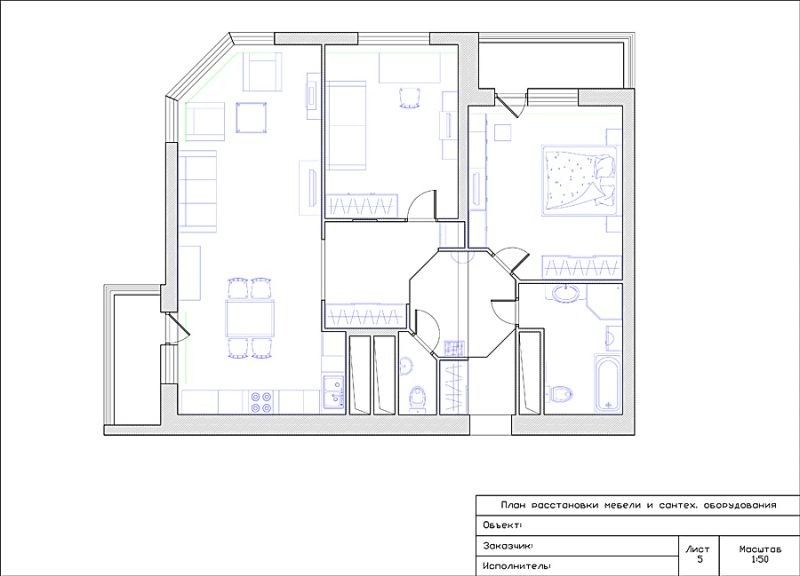

Рисунок 2. Пример чертежа с мебелью.

Чертеж работ по электрике

После расстановки мебели необходимо на чертеже составить положение электромонтажных работ на объекте. На чертеже должны быть отражены места, в которых будут стоять осветительные приборы, розетки и выключатели.

Позже его нужно будет совместить с планом мебели и обмера. На чертеже прописывают разводку электричества по всему объекту, где они находятся в комнате, сколько их, какова их мощность, а также указывается их внешний вид, высоту розеток и выключателей.

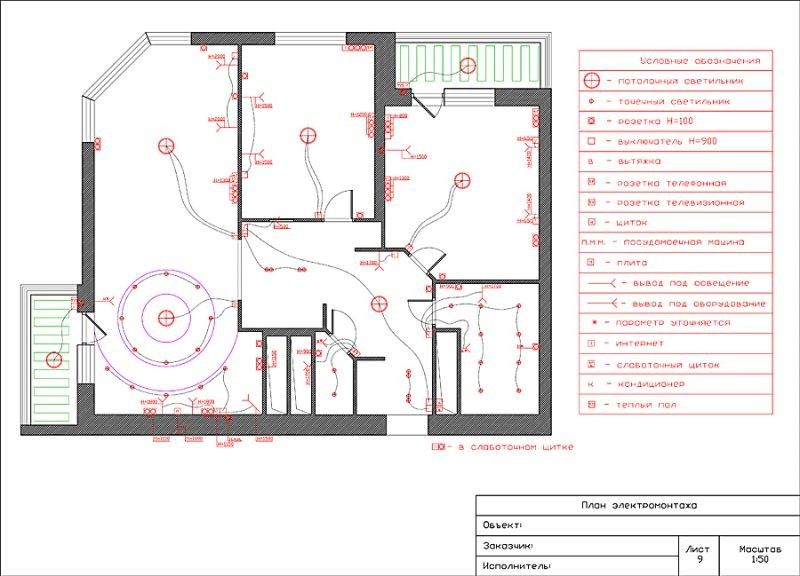

Рисунок 3. Пример чертежа работ по электрике.

Чертеж напольных покрытий

В нем отражается вид покрытия будущего пола, как будет направлена раскладка пола, какие по высоте будут подиумы. Происходит расчет площади, которая будет покрыта, начертаны стыки пола. Указываются трансформации пространства вроде установки теплого пола или ступеней.

Чертеж потолков

В данном чертеже отражаются данные о материале отделки потолка для каждой комнаты, расписываются площадь, а также радиус поверхности. Дизайнер рассчитывает, в каких местах необходимо будет создать конструкции на потолке. Можно указать различные виды освещения, которые будут прикреплены на потолок, обозначить многоуровневые конструкции.

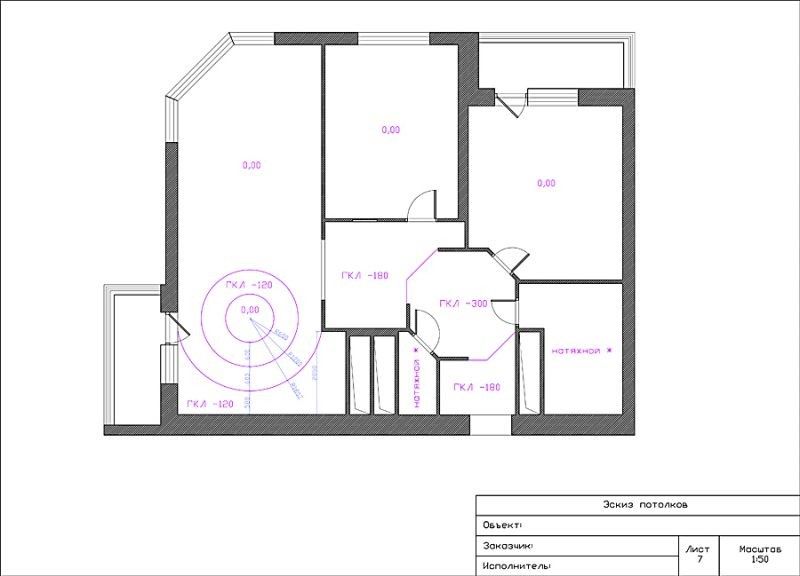

Рисунок 4. Пример чертежа потолков.

Чертеж маяков разверток

Он позволяет легко ориентироваться в комнатах, а также в вопросах развертки стен. Развертки обозначаются номерами-маяками.

Чертеж сантехники

В данном чертеже прописывается вид покрытия, который планируется использовать в ванной комнате, площадь помещения, размеры покрытия. Нужно также прописать, где будут находиться объекты в рамках ванной комнаты – сантехника, подводы к ней, освещение.

Здесь можно указать, какие материалы для отделки желает использовать заказчик, какие пожелания по трубам у него, какого типа он желает ванную и т.д. Обязательно прописывается разводка всех труб, подвод, трасс прокладки воды и канализации.

Чертеж стен и плитки

С его помощью возможно понять, где будут находиться вставные конструкции, оборудование. В нем нужно прописать все виды покрытия, направления раскладки, виды отделки, где будут находиться двери, арки, ниши и другие элементы декора.
