В противном случае при больших изгибающих моментах концентрация на периферии соединения становится решающим фактором, и композиционные свойства не реализуются.

Режимы сварки материала ВКА-1 приведены в табл. 3.44. Таблица 3.44 Режимы точечной сварки композиционного материала

ВКА-1 на машине МТК-75

Видно, что сварочный ток, необходимый для образования соединения на материале ВКА-1, в 1,1-1,3 раза больше, чем для сплава Д16Т аналогичной толщины. Это объясняется теплофизическими свойствами материала ВКА-1. На практике наибольший интерес представляет сварка материала ВКА-1 с алюминиевыми сплавами типа Д16Т и 01420. На макрошлифах в этом случае отчетливо наблюдается надежный уплотняющий поясок, образующийся за счет сплавов Д16Т или 01420 (рис. 3.16, б). Смещение литого ядра в сторону сплавов Д16Т или 01420, по-видимому, объясняется различием температур плав-

331

ления матрицы материала ВКА-1 и сплавов Д16Т и 01420, теплоемкость же в интервале 20-500°С материала ВКА-1 почти в 1,5 раза больше, чем сплавов Д16Т или 01420.

Специфические механические свойства материала ВКА-1 приводят к тому, что требования к циклограмме усилия при сварке значительно отличаются от требований к алюминиевым сплавам. Процесс пластической деформации, образование и рост контактных площадок деталь - деталь при сварке материала ВКА-1 в большой степени зависит от направления волокон бора в свариваемом пакете. Пластическая деформация поперек волокна из-за скручивания пластины в этом направлении оказывается облегченной. Поэтому контактная площадка деталь - деталь имеет вытянутую форму в направлении пониженной жесткости материала (поперек волокна). Это явление особенно четко проявляется на материале с толщиной плакирующего слоя в пределах 50-100 мкм (при малых радиусах сферы электродов и высоких усилиях давления), поскольку в этом случае наблюдается наиболее сильная пластическая деформация материала.

Один из основных дефектов при точечной сварке материала ВКА-1 - выплеск. Его возникновение связано с высокой жесткостью поверхностного слоя, очень малой толщиной плакирующего слоя и образованием несимметричной контактной площадки деталь-деталь. Образование выплеска при сварке материала ВКА-1 недопустимо, поскольку он сопровождается вырывом волокон и образованием «незалечивающихся» внутренних полостей.

На процесс сварки и качество сварных точечных соединений из материала ВКА-1 большое влияние оказывает форма и размеры электродов. Первоначально хорошие результаты были получены при использовании электродов с радиусом сферы 150 мм (для деталей толщиной 0,8-1,0 мм) и 200 мм (для деталей толщиной 1,2 мм и более). Необходимая плотность тока в контакте обеспечивается армированием электродов сталь-

332

ной шайбой с внутренним диаметром 5-8 мм. Однако использование электродов со стальной шайбой не решает полностью проблему сварки композиционных материалов типа ВКА-1. Так, электроды со стальной шайбой приводят к стабильному выплеску на материале с толщиной плакирующего слоя 50-100 мкм. Лучшие результаты для этих и больших толщин плакирующего слоя были получены при использовании электродов, обеспечивающих обжатие периферийной зоны (электрод с обжимкой). Применение электрода с обжимкой позволяет следующее: полностью ликвидировать выплеск при сварке материала с толщиной плакирующего слоя до 50 мкм; уменьшить сварочное усилие (на 20-40%) и, следовательно, снизить вероятность повреждения волокон бора; изменить характер электрического и температурных полей и повысить стабильность качества сварного соединения. Таким образом, при сварке материала ВКА-1 с толщиной плакирующего слоя 200 мкм и более на машинах МТПУ-300 и МТК-75 для образования соединения с литым ядром целесообразно применять электроды со стальной шайбой. При сварке материала с толщиной плакирующего слоя 50150 мкм на машинах МТК-75 рекомендуется применять электроды с обжимкой.

Усадка материала ВКА-1 значительно меньше, чем алюминиевых сплавов, вследствие незначительной пластической деформации каркаса из волокон бора. В связи с этим в точечных соединениях (выполненных как с образованием литого ядра, так и в твердой фазе) таких дефектов, как трещины и поры, нет. Механические свойства сварных соединений приведены в табл. 3.45. Прочность сварных точечных соединений из материала ВКА-1 при статическом срезе в 1,2-1,5 раза, а при отрыве в 2-3 раза меньше, чем сварных соединений аналогичной толщины из алюминиевых сплавов типа Д16Т. Усталостная прочность сварных соединений из материала ВКА-1 приближается к прочности соединений из сплава Д16Т. Причем, чем больше число циклов испытаний, тем меньше различие в

333

уровнях прочности.

Таблица 3.45 Механические свойства сварных точечных соединений

Примечание: толщина плакирующего слоя 200 мкм.

При числе циклов испытаний 2х107 и более значения усталостной прочности соединений из материала ВКА-1 и сплава Д16Т практически одинаковы.

На рис. 3.18 показаны варианты использования как точечной сварки, так и сварки плавлением (АДС). С помощью точечной сварки соединяют внахлёст элементы жёсткости с обшивкой тонкостенных оболочек и панелей. Недостатком этого вида сварки является малая площадь сечения сварной точки, передающей сдвиговые напряжения.

Шовную электросварку используют при изготовлении силовых оболочек и ёмкостей, где требуются прочно-плотные соединения, а также для приварки элементов жёсткости (рис.3.19). Основным условием при контактной сварке МКМ является сохранение целостности армирующих волокон.

334

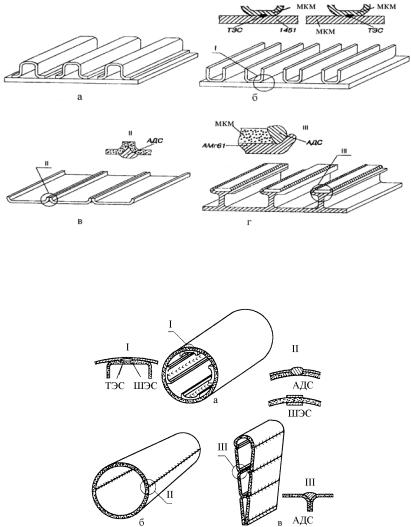

Рис. 3.18. Типовые конструкции сварных панелей из МКМ с продольными элементами жёсткости: а – стрингерная панель; б – панель с П-образными рёбрами жёсткости; в – плоская панель с рёбрами жёсткости; г – тавровая модель с накладками из МКМ

Рис. 3.19. Типовые конструкции силовых оболочек из МКМ цилиндрической формы с внутренним набором (а), конической формы с продольными швами (б) и произвольной формы с продольными рёбрами жёсткости (в)
