Материал: Технология машиностроения. Проблемно-ориентированная технологическая подготовка производства энергетических установок и двигателей. Сухочев Г.А., Коденцев С.Н

Предлагаемый комплекс программных средств – удачное по функциональным показателям решение для внедрения ИПЖЦИ (CALS) технологий (информационная поддержка жизненного цикла изделия) на отечественных предприятиях.

9.3.Автоматизированное проектирование оснастки для послойного синтеза

Разработанная система представляет собой программную оболочку в виде пошагового диалога проектирования, подключаемую к системе параметрического проектирования T-FLEX CAD . Система состоит из программной оболочки, библиотеки специальных деталей, конструктивных элементов и стандартных элементов СП.

При проектировании СП часто возникает необходимость создания специальных деталей конструкции. Для этого конструктору необходимо вычертить профиль будущей детали, создать 3D модель, точки привязки, системы координат и т. д. Разработанная система позволяет проектировать специальные элементы станочных приспособлений, не прибегая к черчению, тем самым сокращая время проектирования всего приспособления. Это достигается при помощи созданной библиотеки прототипов специальных деталей. В диалогах программы конструктор может выбрать форму выталкиваемого профиля модели (рис. 9.4).

Для каждого выбранного профиля в программе существует диалог геометрических параметров. Например, для формы 1 (рис. 9.6).

В каждом прототипе созданы 3D узлы, к которым можно привязывать другие элементы сборки. Узлы располагаются на оси модели, в середине ребер верхней и нижней грани, а также в центрах боковых граней.

Затем - вид детали сбоку (рис. 9.5), а также добавить конструктивные элементы.

160

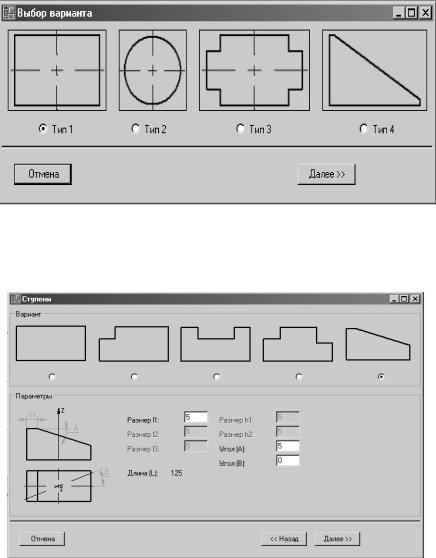

Рис. 9.4. Выбор формы профиля

Рис. 9.5. Выбор формы детали сбоку

161

Далее проектируем вторую деталь и вставляем в сборку.

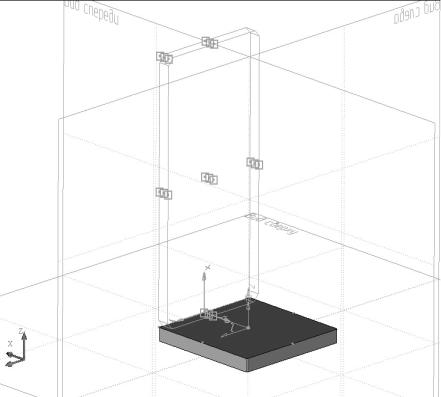

Рис. 9.8. Редактирование положения и вставка второй детали

В диалоге проектирования конструктор указывает, какие узлы ему необходимы для привязки. Рассмотрим пример создания стойки. В начале проектирования конструктору предлагается задать имя файла проектируемой детали, а также имя сборки. Если задать имя сборки, то по окончании

163

проектирования созданная деталь будет вставлена в сборочный файл.

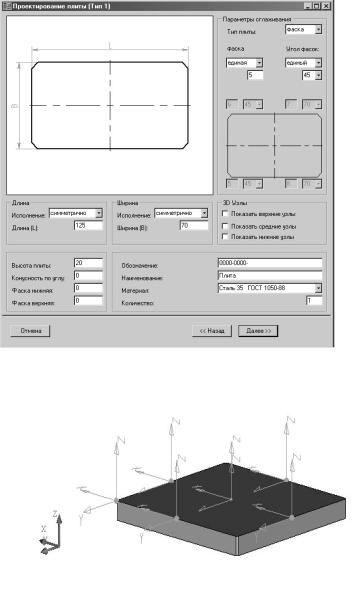

Первая деталь представляет собой квадратную плиту 100×100 мм. Укажем в диалоге проектирования плиты – «Показать верхние узлы» (рис. 9.7). Указываем систему координат в середине ребра на первой детали и точку вставки второй детали и редактируем положение второй детали относительно оси координат (рис. 9.8).

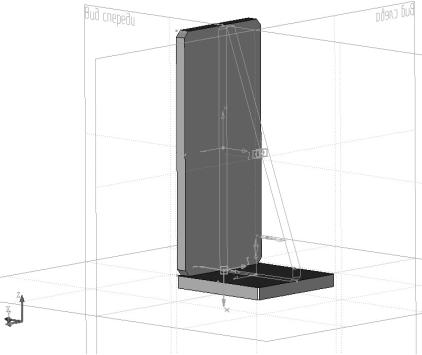

Рис. 9.9. Редактирование положения и вставка третьей детали

164
