подключаемую к системе параметрического проектирования T-FLEX CAD . Система состоит из программной оболочки, библиотеки специальных деталей, конструктивных элементов и стандартных элементов СП.

При проектировании СП часто возникает необходимость создания специальных деталей конструкции. Для этого конструктору необходимо вычертить профиль будущей детали, создать 3D модель, точки привязки, системы координат и т. д. Разработанная система позволяет проектировать специальные элементы станочных приспособлений, не прибегая к черчению, тем самым сокращая время проектирования всего приспособления. Это достигается при помощи созданной библиотеки прототипов специальных деталей. В диалогах программы конструктор может выбрать форму выталкиваемого профиля модели (рис. 9.4).

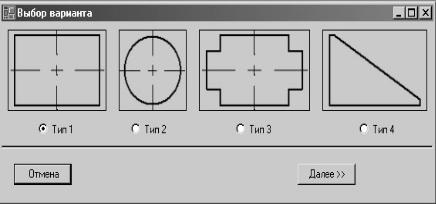

Рис. 9.4. Выбор формы профиля

Затем - вид детали сбоку (рис. 9.5), а также добавить конструктивные элементы.

166

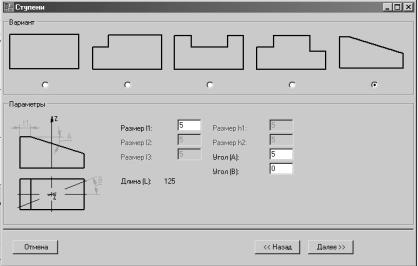

Рис. 9.5. Выбор формы детали сбоку

Для каждого выбранного профиля в программе существует диалог геометрических параметров. Например, для формы 1 (рис. 9.6).

Вкаждом прототипе созданы 3D узлы, к которым можно привязывать другие элементы сборки. Узлы располагаются на оси модели, в середине ребер верхней и нижней грани, а также

вцентрах боковых граней.

Вдиалоге проектирования конструктор указывает, какие узлы ему необходимы для привязки. Рассмотрим пример создания стойки.В начале проектирования конструктору предлагается задать имя файла проектируемой детали, а также имя сборки. Если задать имя сборки, то по окончании проектирования созданная деталь будет вставлена в сборочный файл.

Первая деталь представляет собой квадратную плиту

100×100 мм.

167

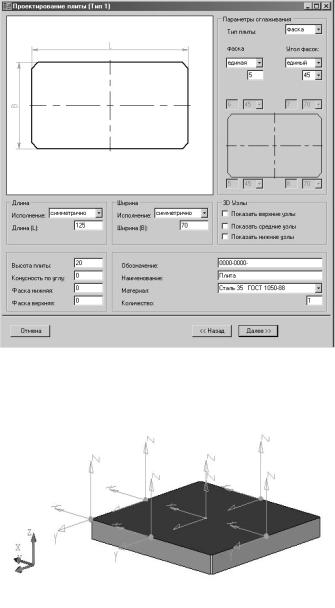

Рис. 9.6. Проектирование прямоугольной плиты

Укажем в диалоге проектирования плиты – «Показать верхние узлы» (рис. 9.7).

9.7. Первая деталь с точками привязки

168

Далее проектируем вторую деталь и вставляем в сборку. Указываем систему координат в середине ребра на первой детали и точку вставки второй детали и редактируем положение второй детали относительно оси координат (рис.

9.8).

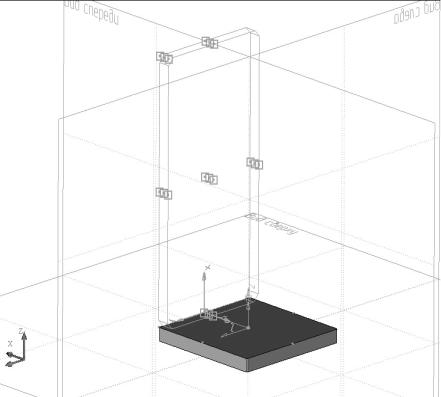

Рис. 9.8. Редактирование положения и вставка второй детали

169

Таким же образом проектируем и вставляем третью деталь (рис. 3.9).

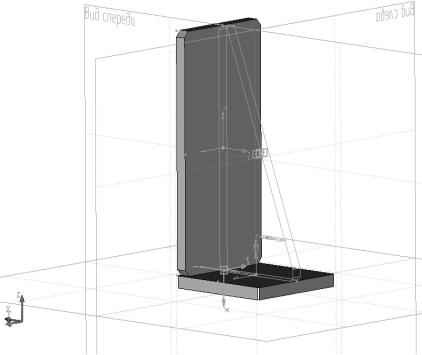

Рис. 9.9. Редактирование положения и вставка третьей детали

После сборки узла изменим первую деталь и добавим крепежный паз рис. 9.10.
