целесообразно принимать поверхности с наименьшими припусками. Базовые центровые отверстия после чернового точения и термообработки, необходимо повторно обработать перед чистовым точением. Исключением могут быть случаи обработки особо точных заготовок, полученных литьем под давлением, точным прессованием, калиброванием, когда черновая или термическая обработка отсутствует; или случаи обработки заготовок, установленных на приспособлениях-спутниках. Если к одной из поверхностей детали предъявляются высокие требования к износостойкости, минимального и равномерного снятия припуск, то эта поверхность используется в качестве черновой базы при первой операции обработки. Для обеспечения снятия минимального припуска с направляющих станин станков, в целях сохранения высокой и равномерной их износостойкости (микротвердость и износостойкость уменьшается в глубь металла) при первой операции обработки отливки станины в качестве черновой базы применяется поверхность направляющих. В мелкосерийном производстве равномерное распределение припуска при обработке отливок и поковок обеспечивается за счет разметки заготовок (искусственные базы) и выверкой их положения на станке при первой операции обработки. В серийном производстве распространено применение базирования по установочным штырям, вставленным в отлитые или обработанные отверстия заготовки. После базирования по ним заготовки и закрепления ее в приспособлениях установочные штыри вынимают и производят чистовую обработку заготовки и в том числе отверстий. Чистовые технологические базы выбираются исходя из следующих соображений. При чистовой обработке особенно важным является соблюдение принципа совмещения баз, так как в этом случае образующиеся при обработке погрешности минимальны. При совмещении конструкторских и технологических баз (в том числе и измерительных баз) погрешности базирования равны нулю. Наименьшие погрешности обработки достигаются при использовании на всех или большинстве операциях механической обработки одних и тех же комплектов баз, т. е. при соблюдении принципа их единства. Базы для окончательной обработки должны иметь высокую точность, малую шероховатость, достаточную жесткость.

Базирование заготовок в приспособлении. Базировании шатуна в призмах. При базировании шатуна в двух подвижных призмах, перемещающихся навстречу друг другу, заготовка лишается трех степеней свободы обеспечивается «направление» шатуна, так как устраняется возможность бокового перемещения каждой из его головок и определяется его положение в направлении его оси. При неподвижном положении центра в осевом направлении, когда он не только центрирует заготовку, но и служит для нее упором, заготовка лишается трех степеней свободы. Когда центр “плавает” вдоль оси или перемещается вместе с пинолью, заготовка лишается двух степеней свободы. При закреплении цилиндрической заготовки в патронах и на разжимных оправках по длинной цилиндрической поверхности, заготовка

16

лишается четырех степеней свободы. Последовательность выбора технологических баз. Попытаться выбрать базовую поверхность для обработки заготовки за одну установку. При невозможности этого следует выбрать базовую поверхность для обработки наибольшего количества поверхностей. Затем необходимо определить базу для выполнения первой или нескольких операций. Определить измерительные базы. Провести анализ технологических размерных связей обрабатываемых поверхностей исходя из их функционального назначения [1, с.155].

Погрешностей базирования ступенчатых валов. Основными базами деталей типа валов являются поверхности центровых отверстий, торцевых поверхностей, при фрезеровании шпоночных пазов – используются поверхности опорных шеек вала. Первой операцией является подготовка технологических баз: подрезание торцов в размер, сверление центровых отверстий. Рассмотрим методику выбора баз на примере ступенчатого вала. На опорных шейках D и d монтируются подшипники качения, расстояние между их торцами регламентирует точность сборки приводных валов в корпусе редуктора. Примем, что для обеспечения нормального зацепления конических зубчатых колес основные требования по точности вала в осевом направлении относятся к размеру Г [2, с. 443]. Рассмотрим два варианта базирования. Первый вариант (рис. 2.1, а). Установка вала в центрах. Точение в размер А1, М1; Н1. Переустановка в центрах. Торец "Т" используется как базовый, поэтому погрешность базирования размера равна Г1 ТИ1+ТБ1, а общая погрешность, включая еще и погрешность обработки - Г01 < ТГ1. Погрешность базирования при обработке диаметров D и d составляет D = d ТП, где ТП - погрешность на установку в центрах [1, с. 4748]. Эти результаты определяются из уравнений размерной цепи (рис. 2.1, а).

Номинальное значение размера Г (2.1):

Погрешности базирования размера Г (2.2):

Погрешности размеров при обработке не должны превышать допусков на эти размеры, которые определяются по верхним (ВПО) и нижним (НПО) предельным отклонениям Т=|ВПО|+|НПО|, можно принять (2.3):

Второй вариант (рис. 2.1, б) имеет нулевую погрешность базирования по размеру Г: Г2 = 0, так как один из торцов размера Г принят за базовый (рис. 2.1, б). Заметим, что погрешность обработки размера Г, здесь, как и в первом

17

варианте, не равен нулю. Таким образом, второй вариант наиболее точный, в котором Г2 = 0, даже при переустановке заготовки.

Пример расчета погрешности базирования ступенчатого вала.

Размеры ступенчатого вала: A=I5h9(-0,043); М=20h11(-0,130); Б=15h9(-0,043);

Л=20h9(-0,052); Г=65js7( 0,015); И=110h9(-0,087); d1=I5js7( 0,009);

d6=I5js7( ,009). Допуск радиального биения устанавливается пятой степенью точности. Для первого варианта базирования справедлива зависимость (2.4):

При 50% диапазоне рассеяния действительных размеров можно принятьГ1 ≈ 0,086 мм. Второй вариант: Г2=0, так как один из торцов размера Г совмещен с базовой поверхностью.

а) б)

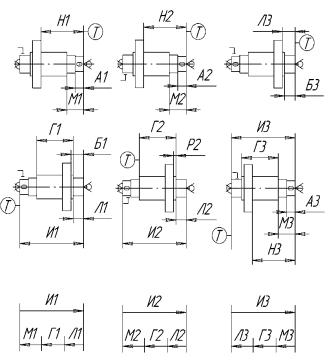

Рис. 2.1. Схемы обработки вала и технологических размерных цепей при различных вариантах базирования:

а) – первый вариант базирования; б) – второй вариант базирования

Третий вариант: Г3 (ТЛ3+ТМ3)=0,043+0,130=0,173 мм; Г1 ≈ 0,086 мм.

Второй вариант базирования более предпочтительный. Для снижения погрешности базирования необходимо наиболее важные в эксплуатационном отношении и наиболее точные размеры обрабатывать за один установ без переустановки. Если этого добиться невозможно, то необходимо в качестве базовых поверхностей использовать одну из поверхностей, от которой проставлен этот важных для эксплуатационных характеристик размер.

18

Варианты задания для расчета погрешностей базирования ступенчатого вала. Номер варианта соответствует порядковому номеру студента в журнале. Исходные размеры для расчета погрешностей базирования ступенчатого вала представлены в табл. 3.

Таблица 3

Исходные размеры для расчета погрешностей базирования ступенчатого вала (рис. 2.2)

Предельные отклонения размеров для расчета погрешностей базирования ступенчатого вала определяются по нормативным таблицам [2, с. 78-115].

Выбор технологических баз, расчет погрешностей базирования деталей типа фланцев. Основные требования к точности фланцев сводятся к обеспечению требований торцевого биения торцов Т1; T2, соосности отверстий А и В. В качестве технологических баз рекомендуем применять торцевые и цилиндрические поверхности Т1; А; Д.

Рис. 2.2. Эскиз детали типа ступенчатого вала

19

Рассмотрим методику выбора баз на примере фланца, эскиз которого представлен на рис. 4. Первый вариант (рис. 2.2, а). Обработка основных по точности поверхностей А; В; И ведется с одного постанова. Поэтому погрешность базирования их здесь равна нулю. Общая погрешность будет обусловливаться погрешностью обработки Второй вариант (рис. 2.2, б). Погрешность базирования И2 = 0, так как оба торца обрабатываются за один установ. Погрешность базирования на диаметры А2 и В3, в связи с переустановом в трехкулачковом патроне А2 = В2 ТП2. Общая погрешность переустановки П3 = А2 + П2. Третий вариант (рис. 2, в). В связи с обработкой размеров А3; И3 и др. за один установ И3 = 0 и обработкой размеров В3 и А3 в разных установках А3 = В3 ТП3. Наиболее точным вариантом является первый.

Пример расчета погрешностей базирования деталей типа фланцев. Примем следующие размеры фланца: Л = 30Е8(+0,073+0,040); Б = I5h9(-0,043); B =

а) б)

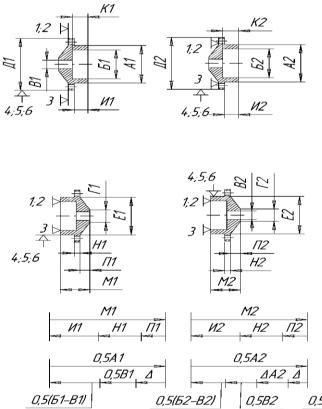

Рис. 2.3. Схемы обработки фланца и технологических размерных цепей: а) – 1-й вариант; б) – 2-й вариант
