Материал: Технология углеродных волокон (90

1.2 Метод поперечного сечения

Пробу помещают на предметное стекло, разъединяют препаровальной иглой на элементарные нити и волокна, приклеивают смолой или акриловым клеем и дают затвердеть в холодном состоянии.

Торец отформованной пробы отрезают шлифуют и полируют. Из пробы вырезают диск толщиной (4,0±1,0) мм.

2.Проведение испытаний

2.1 Метод продольного сечения

По методу продольного сечения предметное стекло с подготовленными элементарными нитями и волокнами переносят на столик измерительного микроскопа.

Элементарные нити и волокна измеряют при искусственном освещении. Изображение элементарных нитей и волокон должно быть резким и ограничиваться тонкими темными линиями.

Устанавливают неподвижную шкалу микрометра перпендикулярно изображению элементарной нити и волокна и вращением барабана последовательно совмещают центр перекрестия с краями изображения. По шкалам микрометра делают отсчеты и, зная цену деления шкалы барабана, определяют значение диаметра в микрометрах.

Измерение производят с погрешностью цены одного деления. В каждой пробе измеряют диаметр пяти элементарных нитей и волокон.

Измерения с помощью конфокального микроскопа (рис. 1) проводят по фотографии объекта и измерительной шкале микроскопа.

2.2 Метод поперечного сечения

Диск помещают под шкалу микрометра. Устанавливают неподвижную шкалу микрометра над держателем пробы с диском, параллельно его перемещению.

Проводят 5 измерений диаметра нити и волокна. Измерения проводят с погрешностью цены одного деления. Зная цену деления

6

шкалы, определяют диаметр каждой элементарной нити и волокна в микрометрах.

Примечание. При использовании других типов микроскопов, ряд измерений проводят по инструкции к этому микроскопу.

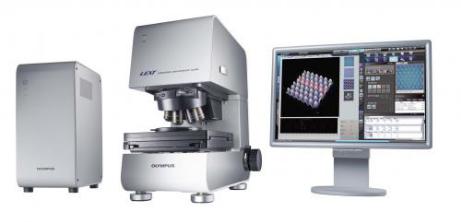

Рис. 1. Внешний вид конфокального микроскопа

Olympus LEXT 4000

3) Обработка результатов

За окончательный результат испытания принимают доверительный интервал всех испытаний при доверительной вероятности 0,9 (8 измерений).

При определении диаметра по методу продольного сечения определяют доверительный интервал значений при доверительной вероятности 0,95 (8 измерений).

4) Оформление протокола испытаний. Протокол испытания должен содержать следующие данные:

•наименование метода;

•наименование продукции;

•увеличение микроскопа;

•результаты испытаний;

•среднее арифметическое всех испытаний;

•дату испытаний;

7

•обозначение настоящего стандарта;

•фамилию лица, проводившего испытания.

•Выводы по испытанию

8

Лабораторная работа 2 ОПРЕДЕЛЕНИЕ ЛИНЕЙНОЙ ПЛОТНОСТИ УГЛЕРОДНЫХ

ВОЛОКОН

Цель работы: Определить линейную плотность волокна и освоить методику определения и расчета линейной плотности волокна.

Аппаратура, материалы и реактивы: весы лабораторные по ГОСТ 24104-88; весы аналитические.

Весы должны обеспечивать взвешивание с погрешностью не более 0,5% от взвешиваемой массы.

Примечание:

Длину нити в пасме или длину отрезка берут в зависимости от линейной плотности нити согласно стандартам и техническим условиям, устанавливающим требования на конкретные виды нитей.

Задачи:

1)Изучить устройство и принцип работы микроскопа.

2)Изучить методику определения и расчета диаметра волокна.

Термины, применяемые в настоящей лабораторной работе и пояснения к ним даны в табл. 1

Таблица 1. Термины и пояснения

10
