Задаваясь значениями температур наружного воздуха в диапазоне tро 8 С (через интервал в 5 С) и значениями tро для своего города, получают расчетные температуры воды в тепловых сетях и данные расчета сводят в таблицу приведенную в приложении 3. По полученным данным строится температурный график воды в тепловых сетях в зависимости от температуры наружного воздуха. Для этого по оси абсцисс откладывается температура наружного воздуха (tн), а по оси ординат – температура воды в тепловой сети ( 10, 20) и абонентской установке ( см). Точка излома температурного графика находится графически при пересечении кривой 10 = f(tн) с горизонтальной линией, соответствующей10 = 65 С для закрытых и 10 = 55 С для открытых систем теплоснабжения.

4.2. Построение повышенного температурного графика для закрытой системы теплоснабжения

Повышенный температурный график применяется в закрытых системах теплоснабжения при соотношении тепловых нагрузок Qгв/Qo > 15 %, когда регулирование отпуска осуществляется по суммарной нагрузке отопления и горячего водоснабжения. Режим регулирования рассчитывается из условия постоянного расхода сетевой воды на тепловой пункт, равного отопительному. Расход сетевой воды на горячее водоснабжение при этом не учитывается, т.е. Gгв = 0.

Расчет графика состоит в определении температур сетевой воды в подающей 1п и обратной 2п магистралях в зависимости от температуры наружного воздуха. В качестве расчетного принимается «балансовый» расход тепла на горячее водоснабжение, равный Qбгв = Kб Qгв, где Кб = 1,2 – балансовый коэффициент, учитывающий неравномерность суточного графика горячего водоснабжения. Предварительно строится нормальный отопительный график 10 =f(tн) и 20 =f(tн). Для произвольной температуры наружного воздуха tн = t'''н и «балансового» расхода тепла на горячее водоснабжение, температуры сетевой воды по повышенному графику определяются по формулам

где б Qгвб /Qо Kв Qгв /Qо Kб ср – отношение «балансовой» нагрузки горячего водоснабжения к расчетной на отопление;

16

ср Qгв /Qо – типичное для данного района теплоснабжения отношение среднеча-

совой нагрузки горячего водоснабженияк расчетной на отопление, ср = 0,25;'10 и '20 – расчетные температуры сетевой воды, принятые при построении отопительного графика;

вателя при балансовой нагрузке в точке излома графика;t'''=5 7 С – подогрев воды в нижней ступени;

'''20 – принимаются в точке излома отопительного графика;10 и 20 – температуры воды в подающей и обратной линиях по отопительному графику при tн, для которых определяются 1п и 2п;

tг, tх – температуры горячей и холодной водопроводной воды.

Результаты сводятся в таблицу приведенную в приложении 4, по которой строится повышенный температурный график, приведенный на рисунке 1.5.

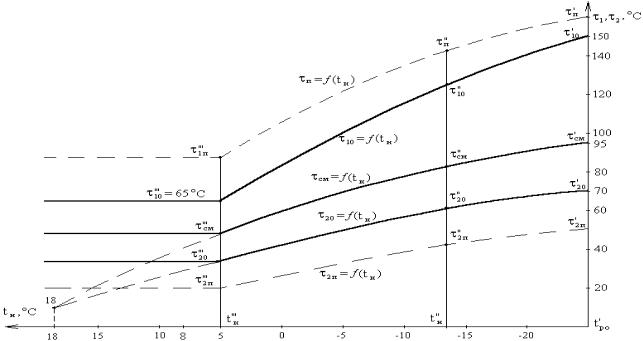

Рис. 1.5. Отопительный ( 10) и повышенный ( 1п) температурные графики отпуска тепла потребителям

4.3. Построение «скорректированного» температурного графика для открытой системы теплоснабжения

Скорректированные температурные графики применяются в открытых системах теплоснабжения при соотношении тепловых нагрузок 0,15 Qгв. /Qо 0,3, когда регулирование отпуска осуществляется по суммарной нагрузке отопления и

17

горячего водоснабжения. Расход воды в подающей линии поддерживается постоянным в течение отопительного сезона и равняется расчетному на отопление. Задача расчета режима центрального регулирования состоит в определении, при различных наружных температурах и балансовой нагрузке горячего водоснабжения Q гв, температур сетевой воды 10 и 20 вподающей и обратной магистралях.

Методика расчета состоит в следующем. Определяется относительный расход воды на отопление при любом расходе тепла на отопление Qo и балансовой нагрузке горячего водоснабжения Q гв по формуле

Если 20 tг, в формулу следует подставлять tг. Температуры сетевой воды в подающем и обратном трубопроводах определяются по формулам

Предварительно строится нормальный отопительный график. Точка излома скорректированного графика принимается при той же температуре, что и у отопительного графика. «Скорректированный» температурный график приводится на рисунке 1.6.

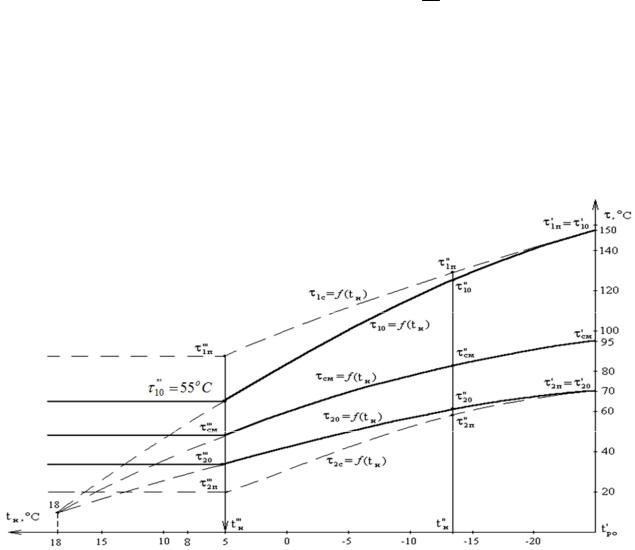

Рис. 1.6. Отопительный ( 10) и скорректированный ( 1с) температурные графики отпуска тепла потребителям

18

Контрольные вопросы

1.Назовите последовательность построения нормального отопительного температурного графика.

2.Назовите последовательность построения повышенного температурного графика для закрытой системы теплоснабжения.

3.Назовите последовательность построения «скорректированного» температурного графика для открытой системы теплоснабжения.

4.Какой вид регулирования отпуска тепла применяется для двухтрубных водяных тепловых сетей?

5.Определение расходов воды в тепловых сетях

5.1.Определение расходов на отопление

Вдиапазоне наружных температур воздуха tн '''÷ t'ро осуществляется центральное качественное регулирование отпуска тепла, при этом расход сетевой воды на отопление постоянен и равен, т/ч

где Q'о, Q'''о – тепловые потоки на отопление при t'ро и tн ''', МВт;

10''' и 20''' – температура сетевой воды подающей и обратной магистрали приtн''';10' и 20' – температура сетевой воды подающей и обратной магистрали при t'ро.

В диапазоне наружных температур +8 ÷ tн''' температура сетевой воды остается постоянной ( 10 = 10''' = 65 С) и регулирование отопительной нагрузки осуществляется местными пропусками (количественное регулирование). При

Результаты расчета сводятся в таблицу (приложение 5).

5.2.Определение расходов на вентиляцию

Вдиапазоне наружных температур воздуха t''н ÷ t'ро осуществляется центральное качественное регулирование отпуска тепла с рециркуляцией нагретого воздуха, при этом расход сетевой воды на вентиляцию определяется по формуле

19

где Qв', Qв'' – тепловые потоки на вентиляцию при t'ро и t''н, МВт;

1'' и 2'' – температура сетевой воды подающей и обратной магистрали при t''н;10' и 20' – температура сетевой воды подающей и обратной магистрали при t'ро.

В диапазоне наружных температур t''н ÷ t'''н осуществляется качественное регулирование отпуска тепла, при этом расход сетевой воды на вентиляцию остается постоянным и определяется по формуле, т/ч

где Qв''' – тепловой поток на вентиляцию при t'''н, МВт;

10''' и 20''' – температура сетевой воды подающей и обратной магистрали приtн'''. В диапазоне наружных температур +8 ÷ tн''' температура сетевой воды остается постоянной ( 1=65 С) и регулирование отопительной нагрузки осуществляется местными пропусками (количественное регулирование). При этом

Результаты расчета сводятся в таблицу (приложение 5).

5.3.Определение расходов на горячее водоснабжение

5.3.1.Закрытая система теплоснабжения

Параллельная схема присоединения подогревателей. В диапазоне наруж-

ных температур воздуха t'ро t'''н расход сетевой воды на горячее водоснабжение определяется по формуле, т/ч

где Q'гв, Q'''гв – тепловые потоки на горячее водоснабжение при t'ро и tн''', МВт;3''' и 3' – температура сетевой воды в подающем трубопроводе после бойлера горячего водоснабжения, 3' = 3''' = 30 С.

В диапазоне наружных температур +8 tн''' температура сетевой воды остается постоянной ( 1 = 65 С) и расход сетевой воды на бойлере системы горячего водоснабжения тоже постоянный Gгв = G'''гв.

Двухступенчатая смешанная схема присоединения подогревателей к тепловой сети. В диапазоне наружных температур воздуха tн''' ÷ t'ро расход сетевой воды на горячее водоснабжение определяется по формуле, т/ч
