2. Охрана окружающей среды

.1 Газовые выбросы в атмосферу

Таблица 3 Газовые выбросы в атмосферу

Наименование выброса, отделение, аппарат, диаметр и высота выброса	Кол-во источников выбросов	Суммарный объем отходящих газов, нм3/ч	Периодичность	ХАРАКТЕРИСТИКА ВЫБРОСА
				Температура, С	Состав выброса мг/м3	ПДК в атмосферном воздухе вредных веществ (мг/м3)	Допустимое количество нормируемых компонентов вредных веществ, выбрасываемых в атмосферу, кг/час	Примечание
1	2	3	4	5	6	7	8	9
1. Выхлопной газ после сушильно-абсорбционного отделения Ш = 3,0 м Н = 120 м	1	116185	непрерывно	60-70	SО3 + туман и брызги H2SO4 100	Макс. разовая (по молекуле Н2SO4) - 0,3 Среднесуточная - 0,1	не более 11,51
					SО2 1197	Макс.разовая(м.р.) - 0,5 Среднесуточная(с.с)0,05	не более 151,96
					NOx 10,0	Макс.разовая(м.р.)-0,085 Среднесуточная (с.с)0,04	не более 1,17
2. Дымовые газы после пускового подогревателя (поз.309) Ш = 1,6 м; Н = 30 м	1	40000	периодически	200-250	NOx не более 150	Макс.разовая(м.р.)-0,085 Среднесуточная (с.с)0,04	6
					СО не более 625	Макс.разовая(м.р.)-5 Среднесуточная (с.с) 3	25
Дымовые газы после агрегата РКС 95/4,0 (поз.А1) Ш = 1,0 м; Н = 34,5 м	1	60534	периодически	420-450	Макс.разовая(м.р.)-0,085 Среднесуточная (с.с)0,04	9,1
					СО не более 625	Макс.разовая(м.р.)-5 Среднесуточная (с.с) 3	37,8

.2. Сточные воды

Таблица 4

Наименование сточных вод, отделение, аппарат	Место сбрасывания	Количество стоков, м3/сут	Периодичность сброса	Характеристика сброса			Примечание
				Содержание контролируемых вредных веществ в сбросах (по компонентам), мг/л	ПДК в и ПДК рыб. хоз. сбрасываемых вредных веществ	Допустимое количество сбрасываемых вредных веществ, кг/сут
1	2	3	4	5	6	7	8
Технологических стоков нет. Принят замкнутый цикл водооборота	-	-	-	-	-	-
Ливневые стоки при площади 3 Га	На водоохранные сооружения 1-ой зоны очистки ливневых стоков	86,4	-	Количество взвесей-850	не содержат вредных веществ	-
Хозбытовые стоки	На городские сооружения биологической очистки	650,0	-	-	не содержат вредных веществ	-

.3 Твердые и жидкие отходы

Таблица 5

Наименование отхода, отделение, аппарат	Место складирования, транспорт, тара.	Количество отходов т/год	Периодичность образования	Характеристика твердых и жидких отходов		Класс опасности отхода	Примечание
				Химический состав, влажность, %	Физические показатели, плотность, кг/м3

Отработанный катализатор (контактный аппарат)	Собирается в бумажные мешки, картонные барабаны или мягкие контейнеры. Временно хранится на промплощадке. В дальнейшем направляется на завод-изготовитель для регенерации.	62	Во время ремонта при замене контактной массы Единовременно	V2O5 н.м. 5,0 Fe2O3 4,0 Вода н.б. 15,0 K2O (Na2O) 8,0 Al2O3 2,0 SiO2 52,0 Не агрессивен по отношению к другим материалам, неактивен по отношению к воздуху и воде	Твердые гранулы, Трубки размером 8 мм. Не растворим в воде. Не воспламеняется, нерадиактивен, пожаро-взрывобезопасен. Насыпная плотность 0,45-0,55 кг/л	4
Нейтрализованные сульфаты от чистки емкостного оборудования	150	Образуется в результате нейтрализации шлама при чистке емкостного оборудования	Основной загрязняющий компонент СаSO4х2 Н2О Более 75 %	Шлам пастообразный, не текуч, не воспламеняется. Слеживается, зимой смерзается. Плотность 2200 - 2400 кг/м3	4
Шлам серный (кек) - низкосортная сера вторичный ресурс. Отделение фильтрации, фильтр серы.	Площадка смешивания шихты для печей "КС"	638,6	Постоянно	Сера, элементарная + сульфатная -70% CaO-11,6 %;Fe2O3-6,3 % SiO2-6,8 %;Al2O3-0,7 % MgO-2,0 %; Органические примеси-2,0% Прочие примеси- 0,5 %	Плотность 1800-2500 кг/м3	4	Направляется в действующие печи "КС"
Жидкие отходы	Отсутствуют

2.4 Меры, обеспечивающие надежность охраны окружающей среды

В сернокислотной системе применена наиболее прогрессивная схема получения серной кислоты из серы по короткой схеме методом двойного контактиpования и двойной абсорбции (ДК/ДА), позволяющая получить степень конверсии SO2 в SO3 не менее 99,7% (при одинарном контактиpовании не более 98,5%). В этом случае нет необходимости строительства установки химической доочистки газа. Для обеспечения концентрации вредных веществ в приземном слое атмосферного воздуха в пределах ПДК предусмотрены встроенные во 2-ой моногидратный абсорбер брызготуманоуловители, после которых отходящие газы направляются в выхлопную трубу Н=120 м. Применение надежного оборудования в сушильно-абсорбционном отделении и системы автоматических блокировок обеспечивает бесперебойную работу производства и предотвращает залповые выбросы вредных веществ в атмосферу. В случае остановки одного из насосов, подающих орошающую кислоту для улавливания SO3 из технологического газа, предусмотрена блокировка нагнетателя, приводящая к остановке всей технологической системы СК-600, тем самым исключается возможность повышенного выброса SO3 в атмосферу.

Для предупреждения залповых выбросов вредных веществ в атмосферу необходимо соблюдать следующие правила эксплуатации оборудования:

правила пуска отдельных аппаратов и всего производства в целом после окончания строительства объекта и во время дальнейшей эксплуатации производства;

графики осмотра, планово - предупредительного и капитального ремонта;

правила остановки оборудования на короткое и длительное время;

применять для ремонта оборудования материалы соответствующего качества;

не допускать внеплановых остановок оборудования;

нормы технологического режима и требования технологического регламента;

не допускать внесения изменений в аппаратурное оформление и конструкцию аппаратов без согласования с проектной организацией;

не допускать к работе на производстве лиц, необученных и не подготовленных к выполнению поручаемых работ.

Схема производства серной кислоты контактным методом не имеет технологических стоков. Принят замкнутый цикл водооборота. Все оборудование снабжено сливными линиями опорожнения. Кислота сливается в сборники, вместимость которых рассчитана на прием всей кислоты, находящейся в оборудовании отделения. Все сборники серной кислоты снабжены уровнемерами, которые в автоматическом режиме поддерживают необходимый уровень серной кислоты и исключают переполнение сборников. На случай возникновения аварийных ситуаций, связанных с разгерметизацией оборудования сушильно-абсорбционного отделения (абсорберы, сборники и трубопроводы серной кислоты), на отметке 0.000 под этим оборудованием предусмотрены поддоны на случай проливов серной кислоты, выложенные кислотоупорными материалами.

Для сбора ливневых и талых вод с территории сернокислотного производства предусмотрена пpомливневая канализация 1-ой зоны. Ливневые стоки из пpомливневой канализации направляются в пpуд-усpеднитель-отстойник вместимостью 80 тыс.м³ для отстаивания и далее на станцию очистки стоков. Хозбытовые стоки от сернокислотного производства передаются на городские сооружения биологической очистки.

Серный "кек", образующийся от чистки плавилок комовой серы и серных фильтров, самосвалами вывозится на площадку приготовления шихты и сжигается в действующих печах "КС-450".

Заключение

За время прохождения производственной практики на предприятии ОАО "ФосАгро-Череповец" ознакомились со структурой и принципами работы предприятия, с технологией производства серной кислоты, с основными источниками загрязнения атмосферного воздуха, природных вод и источниками образования твердых отходов, с системами газоочистки и системами обезвреживания и использования отходов.

Изучили основные стадии и особенности технологического процесса, регламент и технические средства, используемые для контроля и управления технологическим процессом.

Выяснили, что в сернокислотном производстве применена наиболее прогрессивная схема получения серной кислоты из серы по короткой схеме методом двойного контактиpования и двойной абсорбции (ДК/ДА), позволяющая получить степень конверсии SO2 в SO3 не менее 99,7% (при одинарном контактиpовании не более 98,5%). В этом случае нет необходимости строительства установки химической доочистки газа. Для обеспечения концентрации вредных веществ в приземном слое атмосферного воздуха в пределах ПДК предусмотрены встроенные во 2-ой моногидратный абсорбер брызготуманоуловители, после которых отходящие газы направляются в выхлопную трубу Н=120м.

Схема производства серной кислоты контактным методом не имеет технологических стоков. Принят замкнутый цикл водооборота. Все оборудование снабжено сливными линиями опорожнения.

Для сбора ливневых и талых вод с территории сернокислотного производства предусмотрена пpомливневая канализация 1-ой зоны. Ливневые стоки из пpомливневой канализации направляются в пpуд-усpеднитель-отстойник вместимостью 80 тыс.м³ для отстаивания и далее на станцию очистки стоков. Хозбытовые стоки от сернокислотного производства передаются на городские сооружения биологической очистки.

Серный "кек", образующийся от чистки плавилок комовой серы и серных фильтров, самосвалами вывозится на площадку приготовления шихты и сжигается в действующих печах "КС-450".

Список литературы

1. Постоянный технологический регламент производства серной кислоты (Технологическая система СК-600_1) №210-02-2013

. ОАО "Аммофос" 30 лет. Золотые шаги истории. - Рыбинск, - 2003 - 96с.

. Отчет по инвентаризации выбросов вредных (загрязняющих) веществ в атмосферный воздух для ОАО "Аммофос". / Проект ПДВ.Т.1. - 52 с.

. Проект нормативов предельно допустимых выбросов (ПДВ) для ОАО "ФосАгро Череповец" Договор №К-03-11 (126-20) от 21 февраля

Приложение

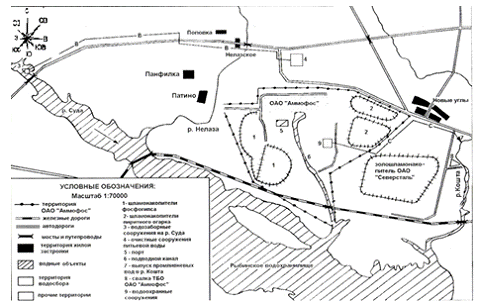

Карта-схема 1 - Ситуационная карта-схема района размещения ОАО "ФосАгро-Череповец"
