Курсовая работа (т): Вакуумный выключатель ВТБЭ-10/630-УХЛ3

·              дорогие и надежные вакуумные и элегазовые импортные выключатели;

·              надежные отечественные вакуумные выключатели, по стоимости превосходящие традиционные, но уступающие в цене западным образцам;

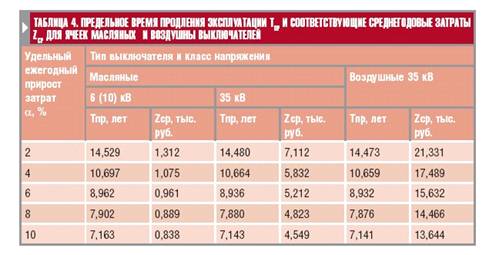

Для принятия обоснованных решений по сверхнормативной эксплуатации оборудования, и выполнены в том числе для ячеек масляных и воздушных выключателей 6-35 кВ, результаты которых представлены в таблице 4.

По концепции АООТ “РОСЭП”, головного института РАО “ЕЭС России” по проектированию сетей среднего напряжения, выключатели на 10 киловольт должны быть вакуумными, на 35 киловольт допустимы и вакуумные, и элегазовые, ана 110 киловольт и выше - только элегазовые. К тому же, элегазовые выключатели по цене в 2-3 раза превосходят вакуумные.

Выбор оборудования в этой ситуации зависит от заказчика, от его требований к надежности снабжения, от его финансовых возможностей.

3. Охрана труда при эксплуатации вакуумного выключателя

При монтаже, испытаниях, включении и эксплуатации вакуумных выключателей  необходимо руководствоваться действующими ПУЭ, ПБЭЭ, ППБ, ТЭЭСиС, руководством по эксплуатации НКАИ.

Все работы с выключателями в части требований техники безопасности должны производиться в соответствии с инструкцией по эксплуатации инструкцией, Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок ПОТРМ-016-2001, РД 153-34,0-03.150-00., ППБ для энергетических предприятий (РД-153-34.0-03.301-00), «Правилами безопасности при работе с инструментом и приспособлениями», а также требованиями, предусмотренными настоящим разделом инструкции.

Каждый работник, допускаемый к работе с выключателем, должен пройти специальную подготовку по монтажу и (или) эксплуатации выключателя, инструктаж и ознакомиться с настоящей инструкцией. Обслуживание вакуумных выключателей допускается лицами, прошедшими проверку знаний и имеющими соответствующую квалификационную группу по электробезопасности. Персонал, обслуживающий выключатель, должен знать устройство и принцип действия аппарата, изучить настоящую инструкцию и строго выполнять ее требования. Рамы выключателя и привода должны быть надежно заземлены.

При осмотре выключателя следует помнить, что полюсы находятся под высоким напряжением, поэтому запрещается доступ обслуживающего персонала в зону расположения выключателя.

Работы по техническому обслуживанию, регулированию и ремонту выключателя и привода должны производиться только при отсутствии напряжения на обоих выводах полюсов, снятом остаточном напряжении с экрана ВДК, а также во вспомогательных цепях при незаведенной рабочей пружине привода. Запрещается проводить работы на выключателе до снятия напряжения с выключателя, отключения оперативного тока и снятия напряжения с электронагревателей.

Допуск к работе на коммутационном аппарате разрешается после выполнения технических мероприятий, предусмотренных Правилами, обеспечивающих безопасность работы, включая мероприятия, препятствующие ошибочному срабатыванию коммутационного аппарата.

Подъем на находящийся под рабочим давлением воздушный выключатель разрешается только при проведении наладочных работ и при испытаниях. Запрещается подъем на отключенный воздушный выключатель с воздухонаполненным отделителем, когда отделитель находится под рабочим давлением.

Перед подъемом на воздушный выключатель для испытания или наладки следует: отключить цепи управления; заблокировать кнопку местного управления или пусковые клапаны путем установки специальных заглушек либо запереть шкафы и поставить около выключателя проинструктированного члена бригады, который допускал бы к оперированию выключателем (после подачи оперативного тока) только одного определенного работника по указанию производителя работ.

Во время нахождения работников на воздушном выключателе, находящемся под давлением, необходимо прекратить все работы в шкафах управления и распределительных шкафах. Выводы выключателя напряжением 220 кВ и выше действующих подстанций для снятия наведенного напряжения должны быть заземлены.

Перед допуском к работе, связанной с пребыванием людей внутри воздухосборников, следует: закрыть задвижки на всех воздухопроводах, по которым предусмотрена подача воздуха, запереть их приводы (штурвалы) на цепь с замком и вывесить на приводах задвижек плакат "Не открывать! Работают люди"; выпустить из воздухосборников воздух, находящийся под избыточным давлением, оставив открытыми спускной дренажный вентиль, пробку или задвижку; отсоединить от воздухосборников воздухопроводы подачи воздуха и установить на них заглушки.

Нулевые показания манометров на выключателях и воздухосборниках не могут служить достоверным признаком отсутствия давления сжатого воздуха. Перед отвинчиванием болтов и гаек на крышках люков и лазов воздухосборников производителю работ следует лично убедиться в открытом положении спускных задвижек, пробок или клапанов с целью определения действительного отсутствия сжатого воздуха. Спускные задвижки, пробки (клапаны) разрешается закрывать только после завинчивания всех болтов и гаек, крепящих крышки люков (лазов).

Во время отключения и включения воздушных выключателей при опробовании, наладке и испытаниях присутствие работников около выключателей запрещается.

Команду на выполнение операций выключателем производитель работ должен подать после того, как члены бригады будут удалены от выключателя на безопасное расстояние или в укрытие. Для пробных включений и отключений коммутационного аппарата при его наладке и регулировке разрешается при несданном наряде временная подача напряжения в цепи оперативного тока, силовые цепи привода, а также подача воздуха на выключатели.

Операции по опробованию коммутационного аппарата имеет право осуществлять производитель работ, если на это получено разрешение выдавшего наряд и подтверждено записью в строке "Отдельные указания" наряда, либо оперативный персонал по требованию производителя работ.

После опробования, при необходимости продолжения работы на коммутационном аппарате, оперативным персоналом должны быть выполнены технические мероприятия, требуемые для допуска бригады к работе.

В электроустановках, не имеющих местного оперативного персонала, повторного разрешения для подготовки рабочего места и допуска к работе после опробования коммутационного аппарата производителю работ не требуется.

Перед допуском к работе на коммутационных аппаратах с дистанционным управлением должны быть:

отключены силовые цепи привода, цепи оперативного тока и цепи подогрева;

закрыты и заперты на замок задвижки на трубопроводе подачи воздуха в бак выключателей или на пневматические приводы и выпущен в атмосферу имеющийся в них воздух, при этом спускные пробки (клапаны) оставляются в открытом положении:

приведены в нерабочее положение включающий груз или включающие пружины;

вывешены плакаты «Не включать. Работают люди» на ключах дистанционного управления и «Не открывать. Работают люди» на закрытых задвижках.

Для пробных включений и отключений коммутационного аппарата при его наладке и регулировке допускается при несданном наряде временная подача напряжения в цепи оперативного тока и силовые цепи привода, в цепи сигнализации и подогрева, а также подача воздуха в привод и на выключатель.

Установку снятых предохранителей, включение отключенных цепей и открытие задвижек при подаче воздуха, а также снятие на время опробования плакатов «Не включать. Работают люди» и «Не открывать. Работают люди» осуществляет оперативный персонал или по его разрешению производитель работ. Дистанционно включать или отключать коммутационный аппарат для опробования разрешается лицу, ведущему наладку или регулировку, либо по его требованию оперативному персоналу.

После опробования при необходимости продолжения работы на коммутационном аппарате лицом из оперативного персонала или по его разрешению производителем работ должны быть выполнены технические мероприятия, требуемые для допуска к работе (п. Б3.2.1).

Работник из числа оперативного персонала, получивший разрешение (распоряжение, команду) на включение электроустановки после полного окончания работ в ней, должен перед включением убедиться в готовности электроустановки к включению (проверить чистоту рабочего места, отсутствие инструмента), снять временные ограждения, переносные плакаты безопасности и заземления, установленные при подготовке рабочего места оперативным персоналом, восстановить постоянные ограждения.

Допускающему из числа оперативно-ремонтного персонала разрешается предоставлять право после окончания работы в электроустановке включить ее без получения дополнительного разрешения или распоряжения.

Предоставление права на такое включение должно быть записано в строке наряда "Отдельные указания".

Право на такое включение предоставляется только в том случае, если к работам на электроустановке или ее участке не допущены другие бригады.

В аварийных случаях оперативный персонал или допускающий могут включить в работу выведенное в ремонт электрооборудование или электроустановку в отсутствие бригады до полного окончания работ при условии, что до прибытия производителя работ и возвращения им наряда на рабочих местах расставлены работники, обязанные предупредить производителя работ и всех членов бригады о том, что электроустановка включена и возобновление работ не допускается.

При испытаниях изоляции главных цепей выключателя повышенным напряжением промышленной частоты 42кВ между силовыми контактами выключателя может появиться рентгеновское излучение. Для защиты персонала от возможного рентгеновского излучения необходимо, чтобы персонал находился на расстоянии не менее 8 м от испытуемого объекта. При невозможности удаления персонала на указанное расстояние, между выключателем и проводящим испытание персоналом должен быть установлен зашитый экран на расстоянии 0,5м от полюса выключателя, выполненный из стального листа толщиной не менее 2мм или из стекла ТФ-5 ГОСТ 9541-75 толщиной не менее 12,5мм.

Оперативное включение и отключение выключателя должно производиться только дистанционно.

Запрещается поднимать выключатель за переходные шины с втычными контактами, т.к. это может привести к поломке контактных выводов выключателя. Подъем выключателя должен осуществляться за три подъемных ушка в верхней части выключателя. Выключатель нельзя бросать.

Порядок работы при замене узлов и деталей пружинного привода:

а) Извлечь выключатель из ячейки и перевести его в зону обслуживания;

б) Взвести пружину включения привода, используя для этого рукоятку. Указатель состояния пружины должен перейти в положение «заведена». Если пружина привода уже заведена, то выполнение операции будет невозможно, а указатель состояния пружины будет показывать «заведена»;

в) Нажать на кнопку включения. Указатель положения выключателя должен перейти в положение «включен». Указатель состояния пружины привода в положении «незаведена»;

г) Нажать на кнопку отключения. Указатель положения выключателя должен перейти в положение «отключен». Указатель состояния пружины привода в положении «незаведена»;

д) Проверить положения указателей состояния пружины и положения выключателя:

указатель состояния пружины в положении «незаведена»;

указатель положения выключателя «отключен». Можно приступать к работе.

При внешнем осмотре выключателя необходимо:

.        убедиться в отсутствии внешних загрязнений;

.        убедиться в отсутствии окисления контактных выводов;

.        убедиться в отсутствии повреждения диэлектрических экранов и крышки передней панели выключателя;

.        убедиться в отсутствии повреждения защитных чехлов вакуумных дугогасительных камер;

.        убедиться в отсутствии деформации стальной рамы выключателя и каркаса кассеты;

.        убедиться в отсутствии повреждений выкатной тележки.

Правила и порядок осмотра и проверки готовности выключателя к использованию

При осмотре и проверки готовности выключателя к использованию необходимо:

.        убедиться в работоспособности выключателя и шторочного механизма кассеты;

.        убедиться в работоспособности указателей состояния пружины и положения выключателя;

.        убедиться в работоспособности червячного механизма выкатной тележки;

.        убедиться в работоспособности блокировки вкатывания/выкатывания выкатной тележки при включенном положении выключателя (при попытке вкатить/выкатить выкатную тележку при включенном выключателе срабатывает блокировка и выключатель отключается).

Порядок работы обслуживающего персонала:

.        установить выключатель в комплектное распределительное устройство, зафиксировать (контрольное положение);

.        произвести подключение разъема привода выключателя к цепям вторичной коммутации ячейки КРУ;

.        произвести вкатывание подвижной части выкатной тележки в рабочее положение;

.        убедиться в правильном подключении контактов главных цепей;

.        подать напряжение на цепи управления и сигнализации;

.        включить выключатель дистанционно с пульта управления;

.        отключение выключателя можно производить дистанционно или вручную кнопкой отключения.

4. Правила пожарной безопасности при эксплуатации вакуумных выключателей

Вакуумные выключатели и другое электрооборудование, используемые на объектах различного назначения, должны отвечать требованиям действующих «Правил устройства электроустановок» (ПУЭ), «Правил технической эксплуатации электроустановок потребителей» (ПТЭ)\ «Правил техники безопасности при эксплуатации электроустановок потребителей» (ПТБ) и др, а так же в соответствии с требованиями инструкции о мерах пожарной безопасности при эксплуатации электроустановок.

Нормативные документы по безопасной эксплуатации электрооборудования:

а) Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок;

б) Правила технической эксплуатации электрических станций и сетей Российской Федерации;

в) Правила устройства электроустановок;

г) Правила работы с персоналом в организациях электроэнергетики Российской Федерации;

д) Инструкция по применению и испытанию средств защиты, используемых в электроустановках;

е) Правилами безопасности при работе с инструментом и приспособлениями, применяемыми при ремонте и монтаже энергетического оборудования;

ж) Положения и инструкции о проведении дней ОТ, подготовке и проверке знаний, проведении инструктажей, предотвращении, расследовании причин и учете аварий и других технологических нарушений, несчастных случаев на производстве, пожаров, происшедших на объектах энергетики.

В целях обеспечения экологической безопасности при техническом обслуживании и ремонте электросетевых объектов должны быть предусмотрены мероприятия по предотвращению взрывов и пожаров. Эксплуатация оборудования, зданий и сооружений должна соответствовать требованиям Правил пожарной безопасности.

Каждый работник должен четко знать и выполнять требования Правил пожарной безопасности и установленный на электросетевом объекте противопожарный режим, не допускать лично и останавливать действия других лиц, которые могут привести к пожару или загоранию. Пожарная безопасность устройств и их элементов должна обеспечиваться как в нормальном, так и в аварийном режимах работы.

Пожарная безопасность электроустановок, зданий и сооружений, в которых они размещены, должна отвечать требованиям действующих правил пожарной безопасности (далее ППБ).
