Статья: Вертикальные резервуары для хранения нефти и нефтепродуктов

Классификация вертикальных резервуаров для хранения нефти и нефтепродуктов

Вертикальные резервуары обычно изготавливаются объемом от 10 000 до 120 000 кубометров, большое количество резервуаров объединяют в резервуарные парки, которые могут включать в себя: насосное оборудование, резервуары, узел учета отпускаемой продукции, средства пожаротушения, средства контроля качества, технологические трубопроводы и т.п. Вертикальные резервуары изготавливаются из стали различных марок, а также из железобетона. Пример вертикального резервуара изображен на рисунке ниже.

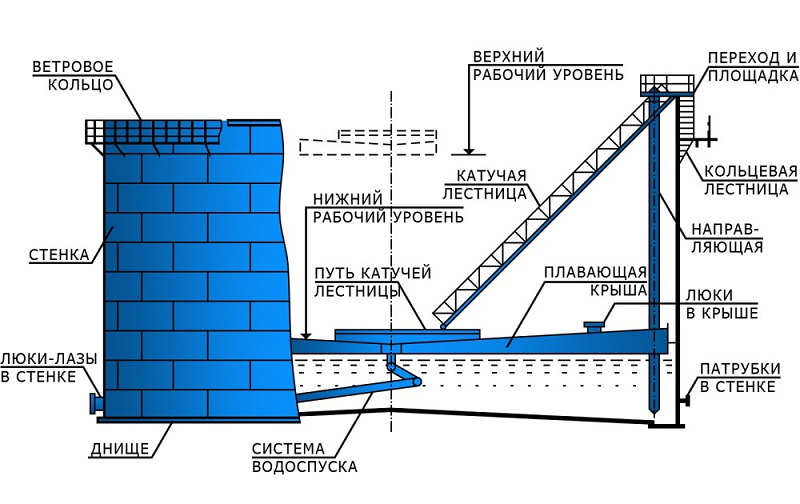

Рисунок 1. Вертикальный резервуар.

Все вертикальные резервуары классифицируются:

1. По методу изготовления и монтажа листовых металлоконструкций. Резервуары могут быть сделаны в рулонном исполнении (элементы резервуара изготавливаются в виде рулонируемых полотен) или полистовом исполнение (изготовление частей резервуара из листов металла). Комбинированное исполнение резервуара подразумевает изготовление некоторых его частей в виде листов, а других в виде рулонов.
2. По назначению вертикальные резервуары могут быть товарными (для хранения товарных нефти и нефтепродуктов), технологическими (используются для сброса пластовой воды, а также для подрезки и отстоя нефти), сырьевые (для хранения сырой нефти).
3. По способу изготовления поясов резервуары могут быть изготовлены телескопически, привариваться встык или свариваться ступенчато.
4. По классу опасности резервуары делятся на четыре класса. К первому классу относятся резервуары объемом более 50 000 кубометров, ко второму – резервуары объемом от 20 000 до 50 000 кубометров (а также резервуары от 10 000 до 50 000 кубометров, которые расположены вблизи водных объектов), к третьему – резервуары объемом от 1000 до 20 000 кубометров, к четвертому – резервуары объемом до 1000 кубометров.
5. По конструктивным особенностям резервуары могут быть со стационарной крышей (с понтоном или без него), а также с плавающей крышей.

Конструкции вертикальных резервуаров

Основные элементы конструкции вертикального резервуара для хранения нефти и нефтепродуктов являются несущими, к ним относятся: стенки, кольца жесткости, опорное кольцо каркасной крыши, бескаркасная крыша, окрайка днища, анкерное крепление стенок, врезки для патрубков и люков, пояса стенок резервуара. К ограждающим элементам конструкции резервуаров относятся: понтон, центральная часть днища, плавающая крыша, настил стационарной крыши.

Толщина днища резервуара не подвергается инженерным расчетам и назначается конструктивной для приварки стенок, так как гидростатическое давление оказывает давление на плиту фундамента. Крыши для вертикальных резервуаров изготавливаются по разным нормам и стандартам. Крыша резервуара может быть: плавающей однодечной или двудечной, с понтоном или без него, стационарной, плоской, каркасной, купольной, конической, сферической и т.п. Для обеспечения устойчивости и прочности резервуаров и получения требуемой геометрической формы в процессе строительства и монтажа на стенки устанавливают специальные кольца жесткости различных типов. Стенки резервуара представляют из себя стальные пояса, которые могут быть изготовлены встык, телескопически или ступенчато.

Исходные данные для проектирования вертикальных резервуаров

Перед началом изготовления вертикального резервуара исполнителю предоставляется техническое задание на его проектирование, в котором содержатся следующие исходные данные:

• Результаты инженерно-геологических изысканий площадки, где намечается строительство резервуара.
• Общая информация о районе строительства.
• Припуск на коррозию.
• Предполагаемый срок службы.
• Планируемый коэффициент оборачиваемости.
• Число опорожнений и заполнений резервуара за год.
• Нагрузка, которой подвергается резервуар из-за теплоизоляции.
• Геометрические параметры резервуара.
• Требуемый объем резервуара.
• Расчетное избыточное давление.
• Расчетное относительное разряжение.
• Требуемый тип резервуара.
• Показатель потери температуры нефти и нефтепродуктов.
• Наименование продукта, который планируется хранить в резервуаре.
• Плотность нефти или нефтепродуктов.

При отсутствии каких-либо данных условия эксплуатации резервуара определяются исполнителем согласно требованиям нормативных документов.
