Дипломная (вкр): Внедрение автоматизированной информационный системы метрологической службы Клачеевского ЛПУМГ

­   Организация и проведение ремонта средств измерений, находящихся в эксплуатации.

­   Выполнение особо точных измерений.

­   Хранение и поддержание на должном уровне эталонов для воспроизведения единиц величин, других средств поверки и калибровки средств измерений.

­   Разработка и внедрение нормативных документов, регламентирующих вопросы метрологического обеспечения, участие в работах по совершенствованию (актуализации) нормативной базы по метрологическому обеспечению.

­   Проведение метрологической экспертизы конструкторской и технологической документации, проектов стандартов предприятия и другой нормативной документации.

­   Осуществление на предприятии метрологического надзора за состоянием и применением средств измерений, аттестованными методиками выполнения измерений, эталонами, применяемыми для калибровки средств измерений, испытательным оборудованием, соблюдением метрологических правил и норм, нормативных документов по обеспечению единства измерений.

На рисунке 3 представлена схема организационной структуры метрологической службы.

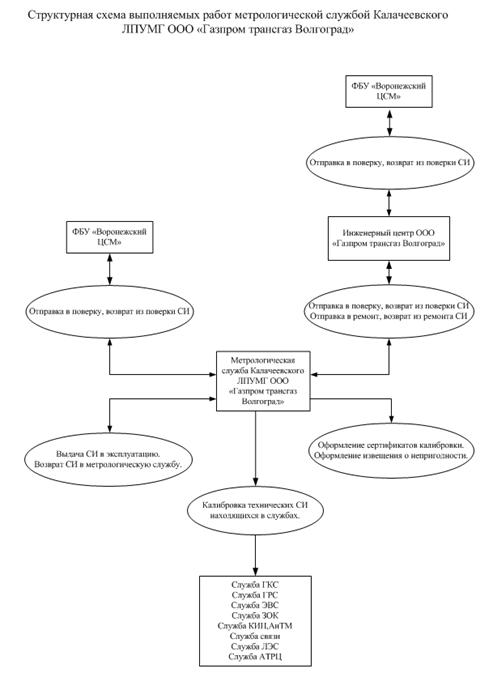

Рисунок 3. - Схема организационной структуры метрологической службы

Глава 2. Проблемы информатизации метрологической службы Клачеевского ЛПУМГ

Основным бизнес-процессом проектно-конструкторского отдела является составление графиков поверки, калибровки и технического обслуживания Клачеевского ЛПУМГ. Исходными данными для его начала принимается предыдущие графики поверки, калибровки и технического обслуживания, результатом считается новые графики поверки, калибровки и технического обслуживания.

В предыдущем разделе было рассмотрено вербальное описание этого процесса, имеющее ряд недостатков в сравнении с графическим представлением. Ниже приведен анализ проектного обеспечения предприятия с использованием визуальной методологии представления моделей - BPWin.

.1 Процесс создания графиков поверки, калибровки, технического обслуживания с использованием IDEF0, IDEF3 - диаграмм

Для наглядного представления процесса создания графиков поверки, калибровки, технического обслуживания, разработана модель бизнес-процесса в среде BPWin. Вид общей модели процессов представлен на рисунках. С помощью IDЕF3 диаграмм представлены основные этапы и стадии процесса создании графиков.

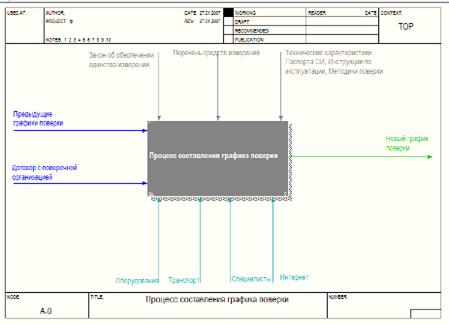

Рисунок 3.2. - процесс создания графика поверки

На рис.2 видно, что для процесса разработки и составления графика поверки входящими документами являются предыдущие графики поверки и договор с поверочной организацией, а исходящим документом новый график поверки. Так же видно, что процесс регламентируется законом об обеспечении единства измерений, перечнем СИ, техническими характеристиками СИ, паспортами на СИ, инструкцией по эксплуатации СИ и методикой поверки СИ. Необходимые ресурсы для выполнения процесса это транспорт, интернет, специалисты и оборудование. Для того чтобы увидеть в какой последовательности выполняются процедуры разработки и составления графиков поверки этот блок декомпозируют.

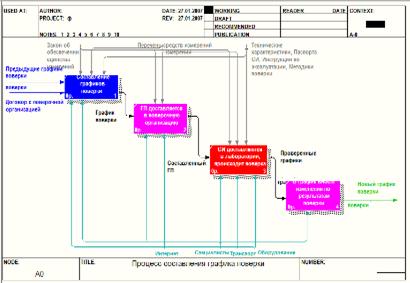

Рисунок 3.3. - Основные стадии создания графика поверки

На рис.3 представлена последовательность выполнения процедур процесса. После составления графика поверки, он отправляется на согласование в поверочную организацию. Следующей стадией является доставка средств измерений в лаборатории для прохождения поверки, по результатам которой вносятся изменения в график.

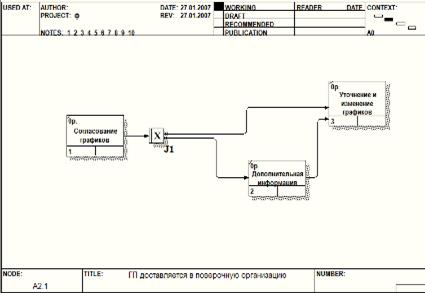

Рисунок 3.4 - Декомпозиция второй стадии

Рисунок 3.5 - Декомпозиция третей стадии

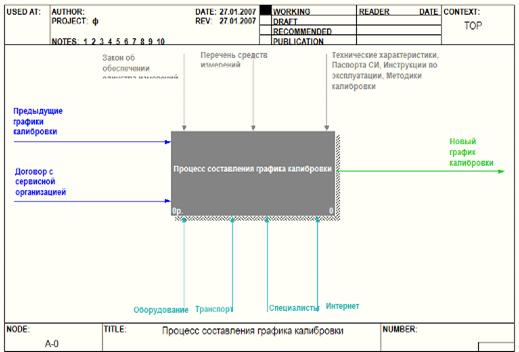

Рисунок.3.6 - IDEF0 диаграмма процесса создания графика калибровки

На рис.6 видно, что для процесса разработки и составления графика калибровки входящими документами являются предыдущие графики калибровки и договор с сервисной организацией, а исходящим документом новый график калибровки. Так же видно, что процесс регламентируется законом об обеспечении единства измерений, перечнем СИ, техническими характеристиками СИ, паспортами на СИ, инструкцией по эксплуатации СИ и методикой поверки СИ. Необходимые ресурсы для выполнения процесса это транспорт, интернет, специалисты и оборудование. Для того чтобы увидеть в какой последовательности выполняются процедуры разработки и составления графиков калибровки этот блок декомпозируют.

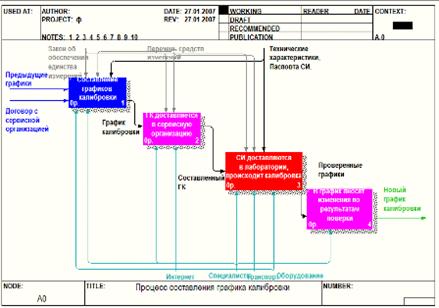

Рисунок 3.7 - Основные стадии создания графика калибровки в IDEF0 диаграмме

На рис.7 представлена последовательность выполнения процедур процесса. После составления графика калибровки, он отправляется на согласование в сервисную организацию. Следующей стадией является доставка средств измерений в лаборатории для прохождения калибровки, по результатам которой вносятся изменения в график.

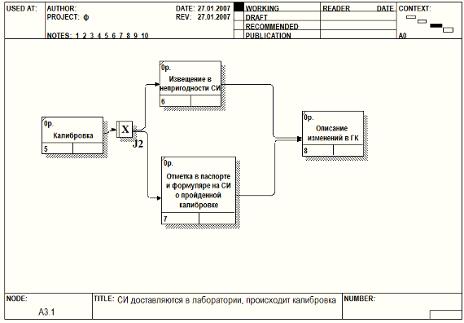

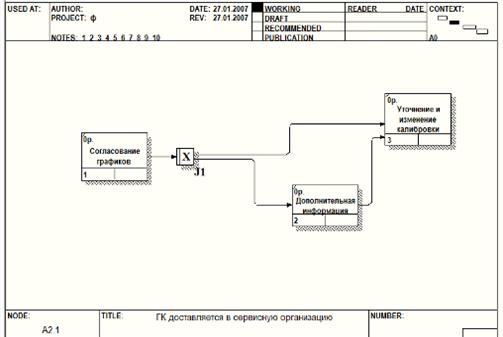

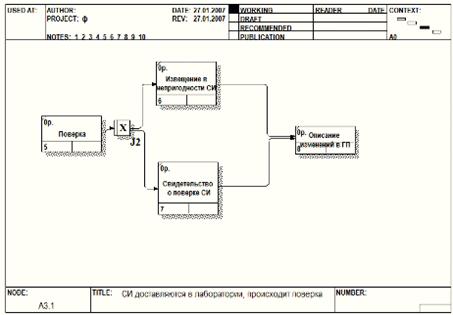

Рисунок 3.8 - Декомпозиция второй стадии с помощью IDEF3 диаграммы.

Рисунок 3.9 - Декомпозиция третей стадии с помощью IDEF3 диаграммы.

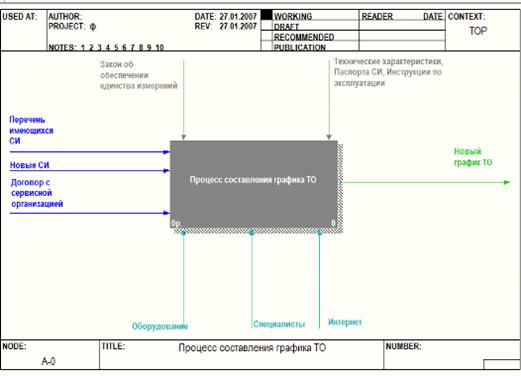

Рисунок 3.10 - IDEF0 диаграмма процесса создания графика ТО

На рис.10 видно, что для процесса разработки и составления графика ТО входящими документами являются перечень имеющихся СИ, информация по новым СИ и договор с сервисной организацией, а исходящим документом новый график ТО. Так же видно, что процесс регламентируется законом об обеспечении единства измерений, техническими характеристиками СИ, паспортами на СИ, инструкцией по эксплуатации СИ. Необходимые ресурсы для выполнения процесса это интернет, специалисты и оборудование. Для того чтобы увидеть в какой последовательности выполняются процедуры разработки и составления графиков ТО этот блок декомпозируют.

На рис.10 представлена последовательность выполнения процедур процесса. После закупки новых СИ, информация о них отправляется в ОГМетр. Следующей стадией является составление полного перечня СИ в который, затем, вносятся виды ТО по новым СИ.

На видно, что для процесса разработки и составления графика ремонтов входящим документом является сводный график ремонтов. Необходимые ресурсы для выполнения процесса это специалисты и оборудование. Для того чтобы увидеть в какой последовательности выполняются процедуры разработки и составления графиков ремонтов этот блок декомпозируют.

На представлена последовательность выполнения процедур процесса. На основе сводного графика составляется дефектная ведомость. Следующей стадией является составление графика ремонтов.

газопровод метрологический автоматизированный информационный

2.3 Описание существующей информационной системы

Для выполнения своих функций, метрологическая служба взаимодействует: С конструкторским (ОК) и технологическим отделами (ОТ) по вопросам метрологического обеспечения производства продукции на стадиях разработки, испытаний, постановки на производство, в процессе производства.

Получает от ОК и ОТ:

­   заявки на средства измерений и контрольное оборудование для оснащения рабочих мест в отделах при проведении исследований и отработки конструкций, и цехах при постановке изделий на производство. Заявки формируются согласно требованиям Технических условий, технологических инструкций, техпроцессов;

­   заявки на проведение метрологической экспертизы конструкторской и технологической документации, с комплектом документации и необходимых дополнительных материалов;

­   технические данные на выпускаемую продукцию, параметры, режимы, условия и другие сведения технологических процессов изготовления продукции.

Предоставляет:

­   методики измерений и средства измерений;

­   заключения по результатам проведения метрологической экспертизы конструкторской и технологической документации;

­   документацию и технические данные средств измерений.

С лабораторией выборочных испытаний (ЛВИ), лабораторией охраны окружающей среды и химического анализа веществ, бюро техники безопасности по вопросам обеспечения единства измерений.

Получает от бюро и лабораторий:

­   перечни средств измерений, испытаний, применяемых (эксплуатируемых) на предприятии для выполнения своих функций, с указанием сферы их применения;

­   заявки на поставку, обеспечение средствами измерений, государственными стандартными образцами;

­   программы проведения аттестации испытательного оборудования.

Предоставляет:

­   консультации в выборе средств и методик измерений, по ведению документации в области метрологического обеспечения;

­   законодательную и нормативную документацию в области метрологии, обеспечения единства измерений.

С отделом технического контроля (ОТК) в области метрологического обеспечения контроля качества продукции на всех этапах производства, ремонта.

Получает от ОТК:

­   заявки на средства измерений для проведения входного контроля покупных комплектующих изделий, а также средства измерений для контроля качества изготовления продукции;

­   планы мероприятий по качеству продукции;

­   результаты контроля, анализа качества производства продукции при наличии несоответствия в части МО.

Предоставляет:

­   предложения по метрологическому обеспечению в мероприятия по качеству выпускаемой продукции;

­   результаты проведения анализа измерений при обнаружении брака продукции при производстве, испытаниях, эксплуатации;

­   материалы проведения метрологического контроля и надзора;

­   консультации и помощь в проведении сложных, особо точных измерений, и измерений в спорных случаях и случаях доказательств потребителю обеспечения поставщиком единства и требуемой точности измерений.

Производственные цеха (сборочный, механический, экспериментально - производственный) в области метрологического обеспечения производства, обеспечения единства измерений.

Получение от цехов:

­   заявок на получение и (или) сдачу (возврат) средств измерений и контрольного оборудования при увеличении и (или) сокращении рабочих мест в соответствии с изменением объемов или сроков производства продукции;

­   перечней средств измерений и контрольного оборудования, эксплуатируемых в цехах, с указанием сферы применения согласно Закону «Об обеспечении единства измерений», и места эксплуатации;

­   средств измерений и контрольного оборудования на поверку, калибровку, подтверждение пригодности к применению;

­   заявок на дежурное техническое обслуживание контрольного оборудования;

­   заявок на постановку на метрологический учет вновь приобретенных подразделением средств измерений и контрольного оборудования;

­   заявок на проведение особо сложных и точных измерений;

­   уведомлений в необходимости участия в анализе брака продукции по причине неисправности средства измерений;

­   предоставление технической документации, графиков, средств измерений, паспортов рабочих мест, других материалов для обеспечения проведения метрологического контроля и надзора за применением и эксплуатацией СИ и КО.

Предоставление цехам:

­   информации о технических характеристиках средств измерений;

­   заключений о пригодности или непригодности к измерениям СИ и КО.

С отделом материально - технического снабжения (ОМТС) по вопросам поставки оборудования, материалов, покупных комплектующих изделий (ПКИ), спецодежды, моющих средств, метрологического обеспечения учетных операций, взаиморасчета с поставщиками.

Получение от ОМТС:

­   оформление и возврат измерительного оборудования и комплектующих изделий при их несоответствии техническим требованиям, установленном при входном контроле;

­   заявок на обеспечение ОМТС средствами измерений для проведения учетных операций.

Предоставление:

­   заявок на ПКИ, материалы, измерительное оборудование;

­   предварительной информации о поставщиках;

­   заключений о техническом состоянии, поступившего от поставщиков измерительного оборудования, ПКИ;

­   документации подтверждения поверки СИ.

Со службой главного энергетика (ЭМС) по вопросам обеспечения средствами измерений и контрольным оборудованием систем водоснабжения, энергоснабжения, отопления предприятия, метрологическому обеспечению взаиморасчетных операций с поставщиками тепло, энергоносителя, канализационных сбросов.

Получение от ЭМС:

­   заявок на обеспечение средствами измерений и контрольным оборудованием;

­   перечней средств измерений, применяемых (эксплуатируемых) для обеспечения функционирования и контроля работы систем водоснабжения, энергоснабжения, теплоснабжения, очистных сооружений, для контроля безопасности энергооборудования, индивидуальных средств защиты, с указанием сферы применения согласно Закону РФ «Об обеспечении единства измерений» и места установки;

­   перечней эксплуатируемого контрольного оборудования.

Предоставление:

­   необходимых документов, подтверждающих пригодность к измерениям измерительного оборудования;

­   информации о средствах и методиках измерений.

Со службой главного механика по вопросам обеспечения средствами измерений и контрольным оборудованием производственного и технологического оборудования предприятия, компрессорной.

Получение от главного механика:

­   заявок на обеспечение средствами измерений и контрольным оборудованием;

­   перечней средств измерений, применяемых (эксплуатируемых) для обеспечения функционирования и контроля работы производственного и технологического оборудования, компрессоров с указанием сферы применения согласно Закону РФ «Об обеспечении единства измерений» и места установки;

­   перечней эксплуатируемого контрольного оборудования.

Предоставление:

­   необходимых документов, подтверждающих пригодность к измерениям измерительного оборудования;

­   информации о средствах и методиках измерений.

С планово - экономическим отделом по вопросам планирования метрологического обеспечения предприятия.

Получение:

­   планов производства продукции по номенклатуре с указанием видов договоров поставки;

­   консультаций и информации по трудовому законодательству;

­   сведений о соблюдении норм охраны труда и техники безопасности;

­   утвержденного штатного расписания.

Предоставление:

­   планов и отчетов по работе метрологической службы;

­   планов технического переоснащения предприятия;

­   сведений, необходимых для экономического анализа деятельности отдела;

­   иных материалов по запросу планово-экономического отдела.

С бухгалтерией по вопросам материального учета средств измерений и контрольного оборудования, материальных ценностей.
