Дипломная (вкр): Внедрение автоматизированной информационный системы метрологической службы Клачеевского ЛПУМГ
Получение от бухгалтерии:
ведомостей учета основных фондов, материальных ценностей, закрепленных за метрологической службой;
актов на списание, передачу, продажу оборудования, СИ и других материальных ценностей;
планов проведения инвентаризации;
оперативных данных об оплате заявок, копий платежных поручений;

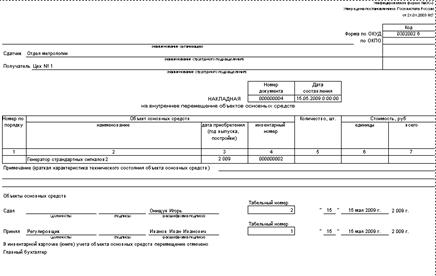

информации о перемещении материальных ценностей внутри
предприятия.
2.4 Моделирование процессов метрологической службы до внедрения АИС
На рисунке 1 представлена модель «как есть» метрологической службы
Клачеевского ЛПУМГ».
Рисунок 1 - Модель «как есть»
Входной информацией является: заявки на средства измерения, технические данные на выпускаемую продукцию, заявки на постановку на метрологический учет, информация о перемещении материальных ценностей имеющих отношение к метрологической службе.
Выходной информацией является: методики измерений, документация и технические данные средств измерений, заключение о пригодности или непригодности к измерениям средств измерений и контрольного оборудования а так же отчет о работе метрологической службы.
В своей работе сотрудники метрологической службы руководствуются законодательными и нормативными актами регулирующими деятельность метрологических служб, стандартом предприятия «Метрологическое обеспечение», а так же приказами, распоряжениями и другими руководящими документами предприятия.
На рисунке 2 представлена декомпозиция процесса учета средств измерений.
Рисунок 2 - Декомпозиция процесса учета средств измерений
Входной информацией является заявки на постановку на учет, данные по заявкам на средства измерения.
Выходной информацией является сведения об имеющихся средствах измерения и накладная на внутреннее перемещение оборудования.
После поступления средства измерения на предприятие, оформляется заявка на постановку СИ на метрологический учёт. По этой заявке производится проверка средства измерения на работоспособность и соответствие заявленным характеристикам. После чего на вновь поступившее средство измерения заводится карточка метрологического учета, в которой отражаются технические характеристики средства измерения, сведения о ремонтах и поверках, а так же сведения о перемещениях внутри предприятия.
Декомпозиция процесса подбора средств измерений представлена на рисунке
3.
Рисунок 3 - Декомпозиция процесса подбора средств измерений
Входной информацией является заявка на средство измерения. Выходной информацией является сведения о перемещении.
После поступления заявки на средство измерения, происходит просмотр картотеки имеющихся на предприятии средств измерения. Из перечня имеющихся на предприятии средств измерений, выбирается средство измерения удовлетворяющее всем указанным в заявке параметрам. После чего происходит перемещение выбранного средства измерения в отдел, подавший заявку.

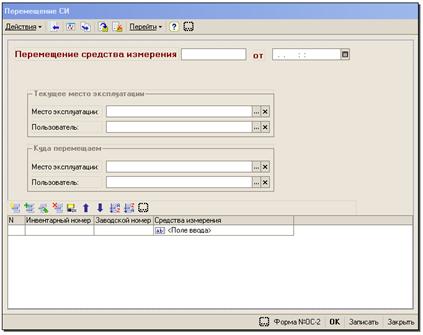

Сведения о перемещении средства измерения заносятся в карточку метрологического учета. В карточке указывается в какой отдел и кому передается средство измерения. Кроме этого оформляется накладная на внутреннее перемещение оборудования, которая поступает в бухгалтерию предприятия для отражения перемещения в бухгалтерском учете.
Декомпозиция процесса составления план-графика поверок представлена на
рисунке 4.
Рисунок 4 - Декомпозиция процесса составления план-графика поверок
В метрологическую службу поступает перечень оборудования используемого в
производстве с указанием какое оборудование в каком подразделении используется
или будет использоваться в соответствии с планом производства. Метролог, исходя
из сферы применения оборудования и его типа а так же руководствуясь законом «Об
единстве измерений» определяет для каждого средства измерения место поверки, а
так же сроки проведения поверок. Основываясь на этих данных, метролог формирует
план-график поверок.
.5 Недостатки существующей системы
Главным недостатком существующей информационной системы является бумажный учет средств измерений. При общем количестве имеющихся на предприятии средств измерений превышающем 2000 единиц, работать с такой системой учета крайне неудобно.
В следствие несовершенства существующей системы учета, подбор необходимого средства измерения, а так же составление графиков поверки оборудования занимает достаточно продолжительное время.
Кроме этого периодически возникают ошибки в учете а так же не
своевременное проведение поверок, что влечет за собой невозможность
использования средств измерения в производственном процессе.
.6 Моделирование процессов метрологической службы после внедрения АИС
Модель «как должно быть» представлена на рисунке 5.
Рисунок 5 - Модель «как должно быть» процесса метрологического
обеспечения
Проектируемая информационная система, после внедрения должна автоматизировать следующие функции:
учет средств измерений;
подбор средств измерений по заданным параметрам;
составление план-графиков поверок средств измерений;
формирование отчетности для планово-экономического отдела.
2.7 Требование к новой информационной системе
Новая информационная система должна обеспечивать:
Обеспечение оперативного документооборота по планированию и проведению метрологического контроля;
Дружественный интерфейс работы пользователя АИС;
Накопление и хранение информации о технических характеристиках, техническом состоянии, метрологической надёжности измерительного и контрольного оборудования;
Автоматическое формирование перечня средств измерений по заявке;

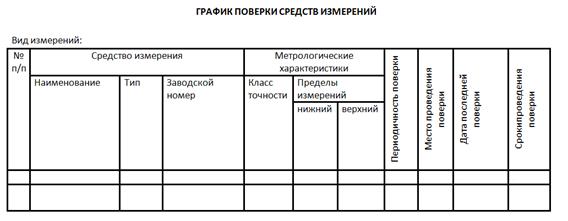

Автоматическое формирование план-графиков поверок, отчетов в
планово-экономический отдел и другой отчетности.
.8 Выбор информационной технологии разработки АИС
Чтобы разработанная АИС отвечала установленным требованиям необходимо выбрать информационную технологию разработки. Для этого было произведено сравнение систем позволяющих решить поставленную задачу.
Из рассмотренных вариантов в наибольшей степени удовлетворяет выбранным критериям платформа 1С предприятие версии 8.1. Так как для реализации системы на данной ИТ не придется приобретать лицензию - в настоящее время 1С: Предприятие внедрено и имеются свободные лицензии. Она предъявляет достаточно скромные требования к аппаратному обеспечению:
Процессор Intel Pentium 3 886 МГц и выше;
Оперативная память 512 Мбайт;
Жесткий диск (для установки требуется 220 Мбайт);
Операционная система Microsoft Windows 2000/XP/Vista.
Платформа 1С: Предприятие позволяет достичь высокой скорости разработки.
Таблица 1 - Сравнение ИТ разработки
№
ИТ критерий
Delphi
FoxPro
Access
1С 8.1
1
Стоимость лицензионной
версии
3
3
4
5
2
Требования к аппаратному
обеспечению
5
5
4
4
3
Требования к системному
программному обеспечению
5
5
4
5
4
Скорость разработки
4
4
5
5
5
Степень освоения
разработчиком АИС
3
4
5
5
Модель базы данных системы изображена на рисунке 6. База данных состоит
из девяти таблиц.
Таблица «Данные средств измерений» хранит сведения о всех средствах
измерения. Ключевым полем служит поле «Код», автоматически присваиваемое
каждому внесенному средству измерения.
Таблица 2 - Типы данных таблицы «Данные средств измерений»
Поле
Тип данных
Описание
Код
Счетчик
Уникальное число
автоматически присваиваемое новому средству измерения, занесенному в систему
Наименование
Текстовый
Название средства измерения
(например генератор стандартных сигналов)
Тип
Текстовый
Тип средства измерения
(например: Г4-82)
Код вида измерений
Число
Совпадает со значением поля
«Код» в таблице «Виды измерений»
Заводской номер
Число
Уникальный номер
присваиваемый средству измерения заводом-изготовителем
Инвентарный номер
Число
Уникальный номер
присваиваемый средству измерения предприятием.
Дата выпуска
Дата
Дата выпуска средства
измерения
Дата введения в
эксплуатацию
Дата
Дата начала эксплуатации
предприятием
Класс точности Класс точности средства
измерения
Сфера применения
Текстовый
Сфера применения средства
измерения
Код места эксплуатации
Число
Совпадает со значением поля
«Код» в таблице «Подразделения»
Код пользователя
Число
Совпадает со значением поля
«Код» в таблице «Сотрудники»
Род поверки
Текстовый
Указывается род поверки
средства измерения (например: Госповерка)
Периодичность поверки
Число
Количество месяцев между
поверками средств измерений.
Код состояния
Число
Совпадает со значением поля
«Код» в таблице «Состояние СИ»

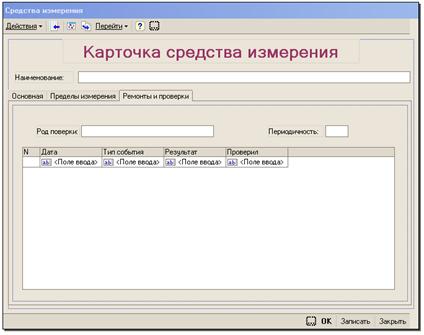

Таблица «Ремонты и поверки» содержит сведения о всех ремонтах и поверках
проводимых в течении времени эксплуатации средства измерения. Кроме этого
данные из этой таблицы используются для расчета план-графиков поверки средств
измерений, а так же для составления отчета о деятельности метрологической
службы.
Таблица 3 - Типы данных таблицы «Ремонты и поверки»
Поле
Тип данных
Описание
Код
Счетчик
Уникальное число
автоматически присваиваемое новому ремонту или поверке, занесенному в систему
Код прибора
Число
Совпадает со значением поля
«Код» в таблице «Средства измерения»
Дата
Дата
Дата проведения ремонта или
поверки
Код события
Число
Совпадает со значением поля
«Код» в таблице «События»
Результат
Текстовое
Результат проведенных работ
Код исполнителя
Число
Совпадает со значением поля
«Код» в таблице «Сотрудники»
Таблица «События» является справочником событий происходящих с средством
измерения.
Таблица 4 - Типы данных таблицы «События»
Поле
Тип данных
Описание
Код
Счетчик
Уникальное число
автоматически присваиваемое новому событию, занесенному в систему
Наименование
Текстовый
Описание события (например:
ремонт)

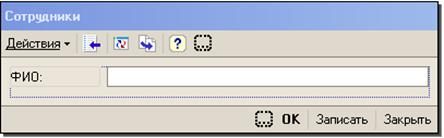

Таблица «Сотрудники» хранит фамилию, имя и отчество сотрудников
предприятия использующих в своей трудовой деятельности средства измерения, а
также фамилию имя и отчество сотрудников метрологической службы.
Таблица 5 - Типы данных таблицы «Сотрудники»
Поле
Тип данных
Описание
Код
Счетчик
Уникальное число
автоматически присваиваемое новому сотруднику, занесенному в систему
ФИО
Текстовый
Фамилия, имя, отчество
сотрудника

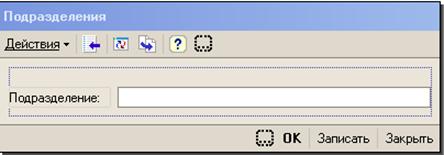

Таблица «Подразделения» хранит наименования подразделений предприятия, в
которых используются средства измерения.
Таблица 6 - Типы данных таблицы «Подразделения»
Поле
Тип данных
Описание
Код
Счетчик
Уникальное число
автоматически присваиваемое новому подразделению, занесенному в систему
Наименование
Текстовый
Название подразделения
Таблица «Состояние СИ» содержит данные о текущем состоянии средств
измерений.
Таблица 7- Типы данных таблицы «Состояние СИ»
Поле
Тип данных
Описание
Код
Счетчик
Уникальное число
автоматически присваиваемое новому состоянию, занесенному в систему
Наименование
Текстовый
Описание состояния
(например: списан)
Таблица «Виды измерений» является справочником видов измерений.
Таблица 8 - Типы данных таблицы «Виды измерений»
Поле
Тип данных
Описание
Код
Счетчик
Уникальное число
автоматически присваиваемое новому виду измерений, занесенному в систему
Наименование
Текстовый
Описание вида измерений
(например: электротехнические)
Таблица «Технические характеристики» содержит данные о измеряемых
величинах и пределах измерения на этих величинах.
Таблица 9 - Типы данных таблицы «Технические характеристики»
Поле
Тип данных
Описание
Код
Счетчик
Уникальное число
автоматически присваиваемое новой технической характеристике, занесенной в
систему
Код средства измерения
Число
Совпадает со значением поля
«Код» в таблице «Средства измерения»
Код единицы измерения
Число
Совпадает со значением поля
«Код» в таблице «Единицы измерения»
Нижний предел измерений
Число
Значение измеряемой
величины, ограничивающее диапазон измерений снизу
Верхний предел измерений
Число
Значение измеряемой
величины, ограничивающее диапазон измерений сверху

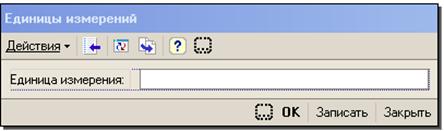

Таблица «Единицы измерения» является справочником единиц измерений для
таблицы «Технические характеристики».
Таблица 10 - Типы данных таблицы «Единицы измерения»
Поле
Тип данных
Описание
Код
Счетчик
Уникальное число
автоматически присваиваемое новой единице измерения, занесенной в систему
Наименование
Текстовый
Наименование единицы
измерения

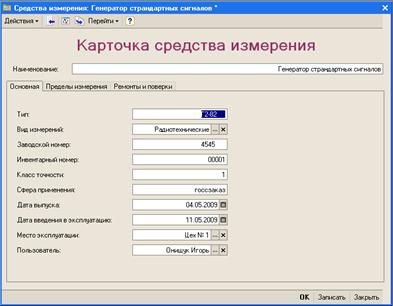

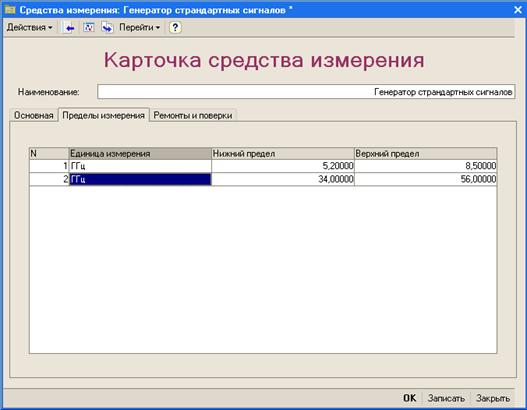

Внесение данных в таблицы осуществляется через специально разработанные
для этого формы.
Модель деятельности формирования базы данных средств измерений
представлена на рисунке 7.
Рисунок 7 - Модель деятельности бизнес прецедента «Формирование базы
данных средств измерения»
Сначала осуществляется выбор действия: внести новое средство измерения в
базу системы, редактировать данные средства измерения, удалить средство
измерения из базы системы. Далее в зависимости от того, какое действие было
выбрано осуществляется:
Если было выбрано внесение нового средства измерения в базу
данных системы, то пользователем вводятся данные о СИ и запись о новом средстве
измерения сохраняется в базе данных программы.
Если было выбрано редактирование, то осуществляется выбор из
списка нужного средства измерения, после чего вносятся необходимые изменения и
запись сохраняется в базе данных.
Если было выбрано удаление СИ из базы данных программы, то
осуществляется выбор из списка нужного средства измерения, после чего выбранное
СИ удаляется из базы данных программы.
Модель деятельности подбора средств измерений представлена на рисунке 8.
Рисунок 8 - Модель деятельности бизнес-прецедента «Подбор средств
измерений»
Осуществляется выбор типа измерений, указание класса точности, выбор
измеряемой величины, а так же указываются пределы измерения. После чего
запускается процесс подбора средств измерений.

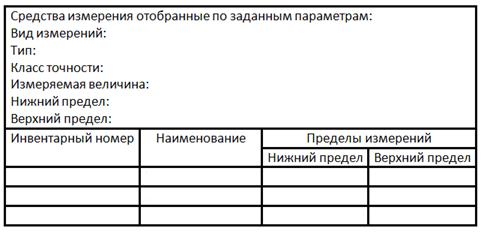

Если средства измерений удовлетворяющие введенным условиям есть в базе
данных программы, то выводится их список. Если средств измерений
удовлетворяющих введенным условиям нет в базе данных программы, то выводится
сообщение об этом.

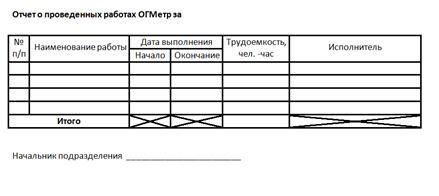

Отчет о деятельности метрологической службы предприятия показывает какие
работы проводились работниками метрологической службы за выбранный период.
Модель деятельности формирования отчета о деятельности метрологической
службы представлена на рисунке 9.
После инициирования формирования отчета о деятельности метрологической
службы, указывается период за который необходимо составить отчет. После этого
формируется отчет о деятельности метрологической службы за указанный период.
Рисунок 9 - Модель деятельности бизнес-прецедента «Формирование отчета о
деятельности метрологической службы»
Модель деятельности расчета графиков поверки представлена на рисунке 10.
После инициирования расчета графика поверки средств измерения,
указывается период за который необходимо рассчитать график. После этого
рассчитывается график поверки СИ на указанный период.
Рисунок 10 - Модель деятельности бизнес-прецедента «Расчет графиков
поверки средств измерения»
Модель деятельности ведения истории средств измерения представлена на
рисунке 11.
Осуществляется выбор необходимого средства измерения из представленного
списка СИ, внесенных в базу данных программы. После чего открывается паспорт
средства измерения, куда вносятся необходимые данные о ремонтах, поверках,
передачах и возвратах. После этого данные сохраняются в базе данных программы.
Рисунок 11 - Модель деятельности бизнес-прецедента «Ведение истории
средства измерения»
Диаграмма последовательности «Формирование базы данных средств измерений»
представлена на рисунке 12.
Рисунок 12 - Диаграмма последовательности прецедента «Формирование базы
средств измерения»
Для того чтобы внести новое средство измерения в базу данных программы,
оператор нажимает в главной форме программы кнопку «добавить средство
измерения». После этого на экран вызывается форма редактирования с
незаполненными полями. Оператор заполняет поля формы редактирования данными
средства измерения и жмет кнопку добавить в форме редактирования. После этого
внесенные данные сохраняются в базе данных программы и выдается сообщение об
успешном выполнении операции.
Диаграмма последовательности «Подбор средства измерения» представлена на
рисунке 13.
Рисунок 13 - Диаграмма последовательности прецедента «Подбор средства
измерения»
Для того чтобы осуществить подбор средства измерения, оператор нажимает
кнопку «Подобрать средство измерения» в главной форме программы. После этого
вызывается форма подбора средства измерения. В этой форме оператор выбирает вид
измерений и класс точности. После этого оператор может выбрать измеряемую
величину и указать пределы измерений. После этого осуществляется запрос к базе
данных, на поиск всех средств измерений удовлетворяющих указанным условиям.
Если поиск завершился успешно, выдается список найденных средств измерений.
Если ничего не найдено, то выдается сообщение об отсутствии в базе данных
средства измерений удовлетворяющего введенным условиям.
Диаграмма последовательности «Формирование отчета о деятельности
метрологической службы» представлена на рисунке 14.
Рисунок 14 - Диаграмма последовательности прецедента «Формирование отчета
о деятельности метрологической службы»
Для того чтобы сформировать отчет о деятельности метрологической службы,
оператор жмет кнопку «Отчет о деятельности МС» в главной форме программы. После
этого открывается форма формирования отчет о деятельности метрологической
службы в которой необходимо указать период за который требуется составить
отчет. После этого осуществляется запрос к базе данных программы на выдачу
данных о всех проведенных работах за выбранный период. После чего по этим
данным составляется отчет, который выводится на экран.
Диаграмма последовательности «Расчет графиков поверки средств измерений»
представлена на рисунке 15.
Для того чтобы рассчитать график поверки средств измерений, оператор
нажимает кнопку «Графики поверки» в главной форме программы. После этого на
экран вызывается форма расчета графиков поверки СИ. В этой форме оператору
необходимо указать период на который рассчитывается график поверки. После этого
осуществляется запрос к базе данных программы на выдачу списка всех средств
измерений, подлежащих поверке в указанный период. После чего на основании
полученных из базы данных формируется график поверки и выводится на экран.
Рисунок 15 - Диаграмма последовательности прецедента «Расчет графиков
поверки средств измерения»
Диаграмма последовательности «Ведение истории средства измерения»
представлена на рисунке 16.
Рисунок 16 - Диаграмма последовательности прецедента «Ведение истории
средства измерении»
Для того, чтобы внести событие в историю средства измерения, оператор
жмет кнопку «История» в главной форме программы. После этого на экран выводится
список всех средств измерения зарегистрированных в базе данных программы.
Оператор выбирает из списка нужное средство измерения. После чего он может
видеть всю историю выбранного средства измерения. А так же добавлять новое
событие в историю СИ. После того как оператор добавил новое событие в историю
выбранного средства измерения, данные сохраняются в базе данных программы.
После этого происходит обработка внесенных изменений и её результаты так же
сохраняются в базе данных программы. После чего обновленная история средства
измерения, а так же результаты обработки выводятся на экран.
Архитектура разрабатываемой АИС представлена диаграммой компонентов и
диаграммой размещения.
Рисунок 17 - Диаграмма компонентов программного обеспечения
Диаграмма компонентов реализуемой предметной области состоит из главной
формы и связанных с ней компонентов:
1. форма ввода данных о средствах измерения;
2. форма подбора средства измерения по заданным параметрам;
· запрос на подбор средства измерения по заданным параметрам;
3. база данных:
· ремонты и поверки;
· справочник событий;
· справочник сотрудников;
· справочник состояний средств измерений;
· средства измерения;
· технические характеристики средств измерений;
· справочник видов измерений;
· справочник подразделений;
· справочник единиц измерений.
4. форма создания графиков поверки:
· запрос на создание графика поверки;
. форма отчета о деятельности метрологической службы:
· запрос для создания отчета о деятельности метрологической
службы;
6. форма ввода данных о поверках и ремонтах средств измерений.
Для начала работы с системой необходимо заполнить основные справочники
системы. К ним относятся:
· средства измерений;
· единицы измерений;
· подразделения;
· сотрудники;
· виды измерений.
Эти справочники заполняются человеком и имеют систему проверки
соответствия типам и форматам полей.
После внесения информации можно осуществлять работу с системой.
Осуществлять подбор средств измерений по заданным параметрам, выдачу,
перемещение средств измерений между отделами. Производить расчет план-графиков
поверок и калибровок.
Диаграмма размещения программного обеспечения разрабатываемой системы
представлена на рисунке
Для функционирования системы нужен персональный компьютер и принтер для
распечатки отчетов и графиков.
Рисунок 18 - Диаграмма размещения программного обеспечения
Данные о средствах измерений за носятся в входную форму «Карточка
средства измерения». Для удобства использования форма имеет три вкладки:
основная;
пределы измерения;
ремонты и поверки.
Для всех трёх вкладок имеется общее поле - наименование в котором
указывается название средства измерения.
Вкладка «основная» представлена на рисунке 19. Она имеет следующие поля
для ввода:
Тип - указывается тип средства измерения;
Вид измерений - указывается вид измерений для которых
предназначено средство измерения (радиотехнические, электротехнические и т.д.);
Заводской номер - номер присвоенный средству измерения
заводом-изготовителем;
Инвентарный номер - номер присвоенный средству измерения;
Класс точности - показатель погрешности, указывается не для
всех средств измерений;
Сфера применения - для каких целей используется средство
измерения (например госзаказ) сфера применения определяет требования к
надежности и точности средства измерения;
Дата выпуска;
Дата ввода в эксплуатацию;
Место эксплуатации - подразделение в котором в данный момент
используется средство измерения;
Пользователь - сотрудник предприятия на котором числится
средство измерения.
Рисунок 19 - Вкладка «Основная» входной формы «Карточка средства
измерения»
Вкладка «Пределы измерений» позволяет вводить данные об измеряемых
величинах и пределах измерений для этих величин. Форма ввода имеет вид таблицы
и содержит следующие столбцы:
Номер по порядку;
Единица измерения - выбирается из списка который формируется
по данным справочника «единицы измерения»;
Нижний предел - нижняя граница измеряемой величины;
Верхний предел - верхняя граница измеряемой величины.
Верхняя и нижняя границы определяют диапазон измерений для измеряемой
величины.
Рисунок 20 - Вкладка «Пределы измерения» входной формы «Карточка средства
измерения»
Вкладка «Ремонты и поверки» имеет следующие поля для ввода:
Род поверки - определяет место проведения поверки средства
измерения;
Периодичность - количество месяцев между поверками;
Дата - дата проведения ремонта или поверки;
Тип события - что было произведено (выбирается из списка);
Результат - чем закончился ремонт или поверка;
Ответственный - лицо проводившее работы.
Рисунок 21 - Вкладка «Ремонты и поверки» входной формы «Карточка средства
измерения»
На рисунке 22 представлена входная форма «Единицы измерения». Данная
форма предназначена для заполнения справочника единиц измерения. Она содержит
всего одно поле ввода - «Единица измерения».
Рисунок 22 - Входная форма «Единицы измерения»
Входная форма «Подразделения» представлена на рисунке 23. Данная форма
предназначена для заполнения справочника «Подразделения» и содержит всего одно
поле ввода: «Подразделения».
Рисунок 23 - Входная форма «Подразделения»
Входная форма «Сотрудники» представлена на рисунке 24. Форма
предназначена для заполнения справочника «Сотрудники» и имеет одно поле ввода в
котором указываются фамилия, имя и отчество сотрудников предприятия
использующих в своей работе метрологическое оборудование.
Рисунок 24 - Входная форма «Сотрудники»
Входная форма «Перемещение средства измерения» представлена на рисунке
25. Форма содержит следующие поля:
Номер перемещения - заполняется системой автоматически;
Дата перемещения - автоматически указывается текущая дата, но
её можно корректировать;
Область «было» - содержит поля «Место эксплуатации» и
«Пользователь». Позволяет выбрать сотрудника с которого будут перемещаться
средства измерения;
Область «Стало» - содержит поля «Место эксплуатации» и
«Пользователь». Позволяет указать подразделение и сотрудника этого
подразделения, которому передается средство измерения.
Табличная часть формы содержит следующие поля:
Инвентарный номер;
Заводской номер;
Средство измерения.
В табличной части указываются средства измерения, которые будут
перемещаться.
Рисунок 25 - Форма «Перемещение средств измерения»
Форма «Подбор средств измерения» представлена на рисунке 26. Форма служит
для ввода параметров, по которым следует подобрать необходимое средство
измерения. Данная форма содержит следующие поля:
Тип;
Класс точности;
Измеряемая величина;
Нижний предел измерений;
Верхний предел измерений.
Рисунок 26 - Форма «Подбор средств измерения»
Выходная форма «Подбор средств измерения» представлена на рисунке 27. В
данной форме отражаются следующие данные:
Параметры по которым осуществлялся отбор:
Вид измерений;
Тип средства измерения;
Класс точности;
Измеряемая величина;
Нижний предел диапазона измерений;
Верхний предел диапазона измерений..
Результаты отбора, которые содержат следующие данные:
Инвентарный номер;
Наименование;
Диапазон измерений.
Рисунок 27 - Выходная форма «Подбор средств измерения»
Выходная форма «Отчет о деятельности метрологической службы» представлена
на рисунке 28. Форма содержит данные о работах проведенных сотрудниками
метрологической службы за указанный период. Данная форма формируется
автоматически по запросу метролога и содержит следующие данные:
Наименование проведенных работ;
Даты начала и окончания работ;
Трудоемкость;
Исполнитель.
Данная форма в распечатанном виде передается о планово-экономический
отдел предприятия.
Рисунок 28 - Отчет о деятельности метрологической службы
Форма «График поверки средств измерений» представлена на рисунке 29.
Рисунок 29 - График поверки средств измерений
Данная форма содержит данные о средствах измерения, их метрологических
характеристиках, периодичности поверок, месте проведения поверки, дате
последней поверки и сроке проведения очередной поверки.

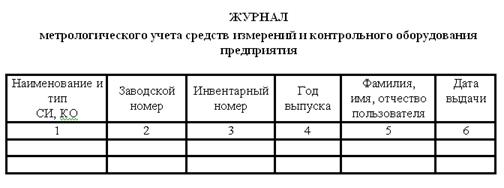

Форма «Журнал метрологического учета» представлена на рисунке 30. Эта
форма может быть сформирована по запросу метролога и содержит сведения о
наименовании средств измерений, их заводских и инвентарных номерах, годе
выпуска, а так же, о пользователях и дате выдачи.
Рисунок 30 - Журнал метрологического учета
Форма «Накладная на внутреннее перемещение оборудования» представлена на
рисунке 31.
Рисунок 31 - Накладная на внутреннее перемещение оборудования
Заключение
Разработка и внедрение АИС позволит получить определенный
социально-экономический эффект.
Во-первых существенно сократятся временные затраты и трудоемкость
обработки данных сотрудниками метрологической службы.
Во-вторых будет достигнут определенный экономический эффект. Итак, в ходе
выполнения работы была разработана база данных для хранения информации о
средствах измерения и деятельности метрологической службы, реализовано
оперативное представление необходимых данных об имеющихся на предприятии
средствах измерения и деятельности метрологической службы за любой период;
увеличена эффективность работы специалистов, обеспечивающих производство
средствами измерения и специалистов проводящих поверку.
1. Балдин К.В. Информационные системы в экономике - М.:
Дашков и К, 2008. - 395с.
2. Болошко Д.Д. 1С: Предприятие 8.0: Программирование в
примерах - М.: Кудиц-Пресс, 2007. - 384с.
. Вендров А.М. Проектирование программного обеспечения
экономических информационных систем - М.: Финансы и статистика, 2005. - 352с.
. Габец А.П. 1С: Предприятие 8.1. Простые примеры
разработки - СПб: 1С-Паблишинг, 2008. - 383с.
. Гвоздева Т.В. Проектирование информационных систем -
М.: Феникс, 2009. - 512с.
. Ефимов Е.Н. Информационные системы в экономике -
Ростов н/Д.: Мар Т, 2004. - 350с.
. Ивасенко А.Г. Информационные технологии в экономике
и управлении - М.: КноРус, 2008. - 160с.
. Исаев Г.Н. Информационные системы в экономике - М.:
Омега-Л, 2008. - 464с.
. Кашаев С.М. 1С: Предприятие 8.1: Учимся
программировать на примерах - СПб: БХВ-Петербург, 2009. - 400с.
. Кошевая И.П. Метрология, стандартизация,
сертификация - М.: Инфра-М, 2007. - 416с.
. Крылова Г.Д. Основы стандартизации, сертификации,
метрологии - М.: Юнити-Дана, 2007. - 671с.
. Лифиц И.М. Стандартизация, метрология и
сертификация. - М.: Юрайт-издат, 2009. - 412с.
. Несвижский В. 1С: Предприятие 8.0: Приемы
программирования - СПб: БХВ-Петербург, 2007. - 512с.
. Радченко М.Г. 1С: Предприятие 8.1 практическое
пособие разработчика - СПБ: Питер, 2007. - 512с.
. Романов В.П. Проектирование экономических
информационных систем - М.: Экзамен, 2007 - 310с.
. Сергеев А.Г. Метрология и метрологическое
обеспечение - М.: Высшее образование, 2008. - 575с.
. Смирнова Г.Н. Проектирование экономических
информационных систем. - М.: Финансы и статистика, 2007. - 170с.
Глава 3. Разработка информационной системы метрологической
службы
.1 Проектирование базы данных
.2 Разработка программного обеспечения
.2.1 Моделирование деятельности
3.2.2 Моделирование взаимодействия
.2.3 Архитектура разрабатываемой системы
Входные формы
.2.5 Выходные формы
Список использованной литературы
