ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

ПО КУРСОВОЙ РАБОТЕ

Взаимозаменяемость, стандартизация и технические измерения: Редуктор планетарный 2-ступенчатый

СОДЕРЖАНИЕ

1.      Введение

.        Выбор посадок методом аналогов

.1      Выбор и обоснование выбора посадок

.2      Расчет размерных параметров выбранных посадок

.3      Выбор параметров шероховатости, допусков формы и размеров поверхностей

.4      Рабочие эскизы сборочных единиц и сопрягаемых деталей

.        Расчёт и выбор посадок колец подшипника

.1 Выбор класса точности подшипника, предельное отклонение и определения вида нагружения колец

.2 Выбор посадки для циркуляционного нагружения кольца

.3 Выбор посадки для местнонагруженного кольца

.4 Эскиз подшипникового узда и деталей с сопрягаемым подшипником

.        Расчёт посадки с натягом

.        Расчет переходной посадки

.        Расчет комбинировоной посадки

.        Выбор посадки шпоночного соединения

.        Расчет размерной цепи

.        Заключение

Список использованных источников

1. ВВЕДЕНИЕ

Редуктор служит для снижения угловой скорости и повышения вращающего момента на ведомом валу без изменения угла вращательного движения.

Работа шестерёнчатого механизма осуществляется в масляной ванне. Для заливки масла в корпус редуктора 2 имеется отверстие, закрытое отдушиной 16, оно также служит для снижения избыточного давления. Корпус редуктора 2 закрывается крышкой редуктора 1. В крышке редуктора находится отверстие для посадки уплотнения 28, в крышку 1 вставляется вал шестерня, на который с одной стороны напрессовывается с натягом подшипники 27, 4 а, с другой стороны имеется паз для шпонки 29 и резьбы, для установочной гайки 30 и шайбы 31. На подшипник 4 напрессовывается водило-шестерня 3, которое с другой стороны также имеет напрессованный подшипник 4. Водило шестерня 3 имеет 3 отверстия в которые запрессовывают оси сателлитов 21. На оси сателлитов насажены подшипники 19. На которые ставятся сателлиты 22 и кольца пружинные 25, 26 для фиксации. Водило-шестерня 3 подшипником 4 входит в водило ведомое 7 которое установлено в корпусе редуктора 2 на подшипниках 8, между которыми установлено кольцо пружинное 9. На водило-ведомое напрессовывается втулка упорная 11. В корпусе 2 установлено уплотнение 10 для предотвращения потерь масла. Водило-ведомое 7 с одной стороны имеет паз для шпонки 16, шайбу конусную 12 которая прикручивается винтом 13 и фиксируется шайбой лапчатой 14, с другой - отверстие, в которое запрессовываются оси сателлитов 17. На оси 17 ставятся подшипники 19, с распорной втулкой 20 и сателлиты 18. Всё фиксируется пружинными кольцами 25 и 26. В корпусе редуктора 2 входит кольцо зубчатое корончатое, которое крепится винтом стопорным 5.

2. ВЫБОР ПОСАДОК МЕТОДОМ АНАЛОГОВ

2.1 Выбор и обоснование выбора посадок

Сопряжение по d4=20мм.

Данное сопряжение представляет собой соединение втулки распорной 32 и водила-ведущего. Соединение разъемное, подвижное. Для аналогичных соединений рекомендуется применять посадки типа - «скользящие».

Выбираем по [1] стр. 304 переходную посадку Ø 20  из числа рекомендуемых в системе отверстия, обеспечивающую не высокое требование в точности центрирования часто разбираемых деталей и назначением d4 = 20h7.

Сопряжение d10 =15мм.

Данное сопряжение представляет собой соединение оси сателлита 21 и водила-шестерни 3. Соединение разъемное, неподвижное. Ось сателлита 21 плотно запрессовывается в отверстие водила-шестерни 3..

Для аналогичных соединений рекомендуется применять переходные посадки типа  -«умеренно напряженные».

Принимаем переходную посадку Ø 15 . Вероятность получения зазоров или натягов при такой посадке одинакова. Сборка и разборка проводиться без значительных усилий.

Сопряжение d1 =15мм.

Соединение вала шестерни с другим валом или шестернёй. Соединение разъемное, неподвижное. Неподвижность обеспечивается шпонкой 29. Колесо должно хорошо центрироваться на валу для предотвращения биения в процессе работы. Для такого рода соединения, в случае умеренного нагружения применяются посадки с натягом. - прессовые соединения. Принимаем посадку Ø 15 , как предпочтительную из ряда других. Небольшой натяг получающийся в большинстве соединений, достаточен для центрирования деталей и предотвращение их вибрации в процессе работы узла.

2.2 Расчет размерных параметров выбранных посадок

= 20 мм

Определяем размерные параметры отверстия

Верхнее предельное отклонение:

Нижнее предельное отклонение:

Среднее отклонение:

Номинальный диаметр:

Максимальный диаметр отверстия:

Минимальный диаметр отверстия:

Средний диаметр отверстия:

Допуск:

Определяем размерные параметры вала :

Верхнее предельное отклонение:

Нижнее предельное отклонение:

Среднее отклонение:

Номинальный диаметр:

Максимальный диаметр вала:

Минимальный диаметр вала:

Средний диаметр вала:

Допуск размера на вал:

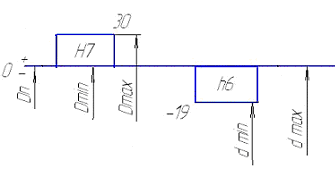

Рис. 2.1.Схема взаиморасположения полей допусков

Определяем характеристики посадки по предельным размерам:

Максимальный зазор:

Минимальный зазор:

Средний зазор:

= 15 мм

Определяем размерные параметры отверстия :

Верхнее предельное отклонение:

Нижнее предельное отклонение:

Среднее отклонение:

Номинальный диаметр:

Максимальный диаметр отверстия:

Минимальный диаметр отверстия:

Средний диаметр отверстия:

Допуск размера отверстия:

Определяем размерные параметры вала :

Верхнее предельное отклонение:

Нижнее предельное отклонение:

Среднее отклонение:

Номинальный диаметр:

Максимальный диаметр вала:

Минимальный диаметр вала:

Средний диаметр вала:

Допуск размера на вал:

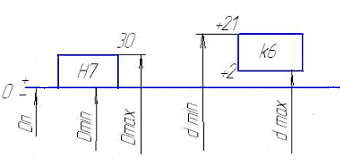

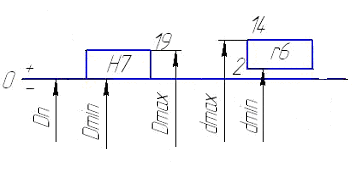

Рис.2.2.Схема взаиморасположения полей допусков

Определяем характеристики посадки по предельным размерам:

Максимальный натяг:

Минимальный натяг:

Средний натяг:

= 15 мм

Определяем размерные параметры отверстия :

Верхнее предельное отклонение:

Нижнее предельное отклонение:

Среднее отклонение:

Номинальный диаметр:

Максимальный диаметр отверстия:

Минимальный диаметр отверстия:

Средний диаметр отверстия:

Допуск размера отверстия:

Определяем размерные параметры вала :

Верхнее предельное отклонение:

Нижнее предельное отклонение:

Среднее отклонение:

Номинальный диаметр:

Максимальный диаметр вала:

Минимальный диаметр вала:

Средний диаметр вала:

Допуск размера на вал:

Рис. 2.3.Схема взаиморасположения полей допусков

Определяем характеристики посадки по предельным размерам:

Максимальный зазор:

Минимальный зазор:

Средний зазор:

Максимальный натяг:

Минимальный натяг:

Средний натяг:

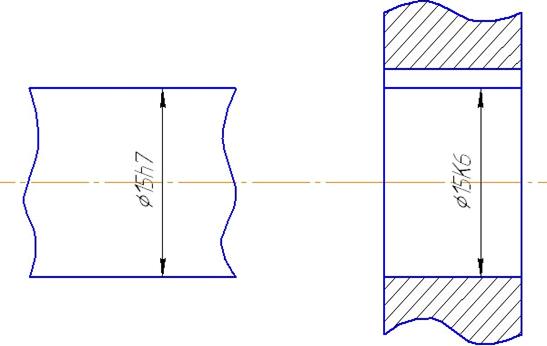

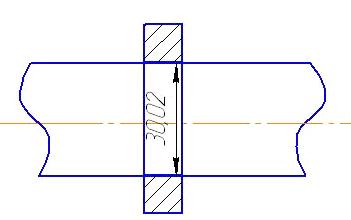

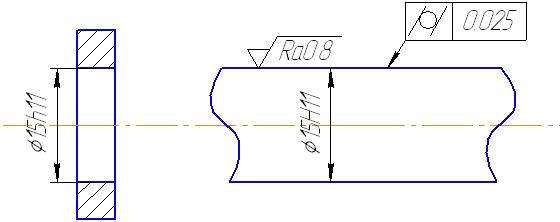

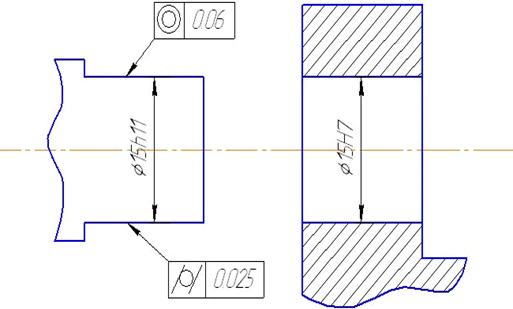

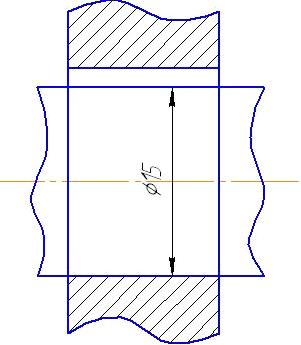

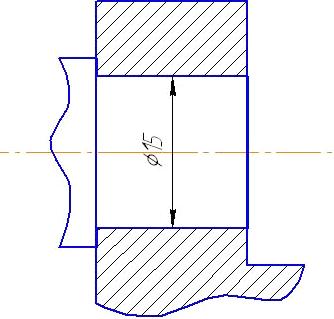

2.4 Рабочие эскизы сборочных единиц и сопрягаемых деталей

3. РАСЧЁТ НАТЯГОВ В ПОДШИПНИКАХ КАЧЕНИЯ

В зависимости от характера от характера требуемого соединения поля допусков для валов и отверстий корпусов выбираются в зависимости от типа нагружения, т.е. от характера нагрузки.

3.1 Выбор класса точности подшипника, предпочтительное отклонение и определения вида нагружения колец

В нашем случае внутренне и внешнее кольца испытывают циркуляционный вид нагружения, так как кольца воспринимают радиальную нагрузку последовательно всей окружностью дорожки качения и передает ее последовательно всей посадочной поверхности вала.

Принимаем класс точности подшипника-6, так как число оборотов на редукторе не большое и такой подшипник является не дорогим, что экономически выгодно.

3.2 Выбор посадки для внутреннего кольца

Будем вести расчет по интенсивности распределения нагрузки по посадочной поверхности.

,

где R-радиальная реакция опоры подшипника, кН; R= 1000 Н b-рабочая ширина посадочного места;b=B-2r, B-ширина подшипника; kП- динамический коэффициент посадки, зависящий от характера нагрузки , kП=1 при перегрузке до 150%, умеренных толчках и вибрации; F-коэффициент учитывающий степень ослабления посадочного натяга при полом вале F=1; FА=1 для радиальных и радиально-упорных подшипников с одним наружным или внутренним кольцом. Режим работы 10000 часов

По таблице 4.82 [с. 818] и выбираем поле допуска поверхности вала сопрягаемой с внутренним кольцом подшипника.

Ø12jS6

По таблице 4.75 [с. 812] выбираем предельные отклонения для кольца подшипника.

Ø12L0

получаем посадку:

Ø12
