Материал: 00338

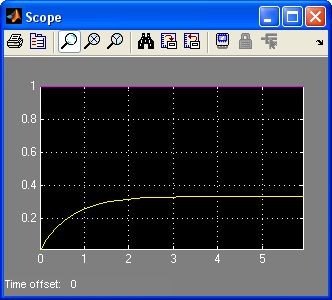

При k1=1;2; 10;

5. Проделаем все тоже при возрастающем и синусоидальном воздействиях.

6. Делаем выводы и защищаем работу.

Таблица 5

Лабораторная работа № 6

Исследование качества процессов регулирования астатической системы

Цель работы: Экспериментальное исследование показателей качества линейных систем.

Задание на лабораторную работу

С помощью пакета MatLab Simulink необходимо

• построить астатическую систему (структурная схема показана на рис.6.1).Значения коэффициентов k2 и Т определены в лабораторной работе №1,значение k1 необходимо выбрать самим. Исследовать системы необходимо с различными W3, значения которых заданы в таблице 6.

• исследовать каждую систему в замкнутом и разомкнутом состоянии

• определить влияние коэффициентов, входящих в описание каждого звена на параметры переходного процесса.

• определить ошибку системы в установившемся режиме и добротность системы при изменении

1. коэффициентов передачи k1,k2, (пределы изменений необходимо установить самостоятельно)

2. постоянной времени Т (пределы изменений необходимо установить самостоятельно)

• исследовать процессы реакции, ошибки системы при линейно изменяющемся воздействии, и синусоидальном воздействии.

Рис.6.1

Астатическая система

Требование к оформлению отчета

Отчет оформляется в соответствии с требованиями, предъявляемыми к оформлению лабораторных работ в вузе, и должен содержать титульный лист, формулировку цели работы, постановку задачи в соответствии с вариантом задания, результаты работы, выводы.

Отчет по лабораторной работе должен содержать:

• передаточные функции и схемы моделирования исследуемых звеньев;

• экспериментально полученные характеристики при вариации параметров каждой системы;

• выводы, обобщающие проделанные эксперименты по каждой системе.

Последовательность выполнения работы

Для выполнения лабораторной работы используется пакет Simulink.

В SimulinkMatLab ПФ можно описать с помощью блока Transfer fcn в разделе библиотеки Continuous. Для подачи типовых воздей­ствий надо использовать блоки из раздела Sources.

Таким образом, выполнение лабораторной работы состоит из следующих шагов:

1. Изучите теоретические сведения.

2. Запустите систему MATLAB.

3. Соберите разомкнутую астатическую систему, используя навыки, полученные при выполнении лабораторной работы №1.

4. Подать на вход разомкнутой системы единичный сигнал(1).

5. Сохранить в отчет осциллограмму воздействия и реакции.

6. Измерить величину ошибки и добротности в установившимся режиме.

7. Повторить пункты 5-6 при изменении коэффициента передачи k1, k2, при изменении постоянной времени T.

8. Замкнуть систему .Повторить исследование переходной характеристики .Измерить установившееся значение ошибки и сравнить результат с аналогичным в п.6.

9. Повторить пункты 5-6 при изменении коэффициента передачи k1, k2,k3, при изменении постоянной времени T.

10. Повторить исследования п.5-9 при подачи на вход системы линейно-возрастающего воздействия (Ramp).

11. Повторить исследования п.5-9 при подачи на вход системы синусоидального воздействия (Sin).

12. Проведите анализ полученных характеристик, сделайте выводы.

13. Если система неустойчива, то необходимо добиться устойчивой работы. Сохранить результаты в отчет.

14. Ответьте на контрольные вопросы.

15. Оформите отчет.

Отчет оформляется в соответствии с требованиями, предъявляемыми к оформлению лабораторных работ в вузе, и должен содержать титульный лист, формулировку цели работы, постановку задачи в соответствии с вариантом задания, результаты работы, выводы.

Контрольные вопросы к защите

1. К какой разновидности по принципу управления относится исследуемая автоматическая система?

2. Что такое сигналы воздействия и возмущения?

3. Какими передаточными функциями принято описывать системы радиоавтоматики? Каков их физический смысл и назначение?

4. Какими оценками характеризуют качество переходного процесса в схеме?

5. Что такое астатизм системы? Как определяется порядок астатизма?

6. Наличие каких типовых звеньев в составе системы свидетельствует о её астатизме?

7. Что такое добротность системы по положению, по скорости? Как получить эти величины в эксперименте?

8. Как и какими источниками определяется ошибка слежения системы?

9. Каким образом зависит ошибка от воздействующего на систему сигнала? Что такое ошибка системы в установившемся режиме?

10. Какой смысл вкладывается в понятия «ошибка по положению», «ошибка по скорости», «ошибка по ускорению»?

11. Как определить вклад в ошибку регулирования системы возмущения?

12. Что такое коэффициенты ошибок системы?

13. Как их применить при анализе точности системы?

Методический пример

1. Соберем астатическую систему (см. рис. 6.2)

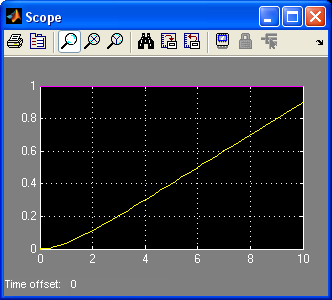

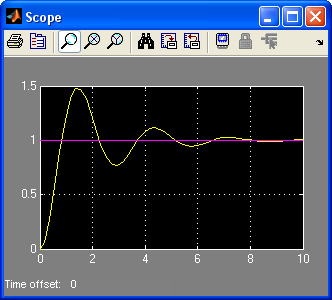

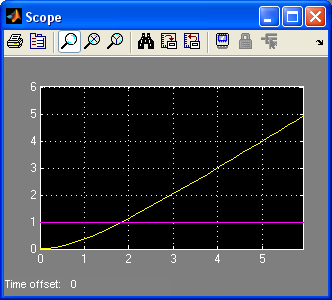

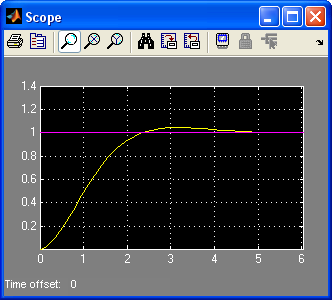

2. Сохраним осциллограмму воздействия и реакции при изменении коэффициентов.

3. Измерим величину ошибки в установившемся режиме.

Рис.6.2

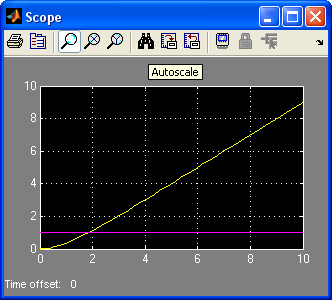

Начальные условия k1=1; k2=1;Т=1

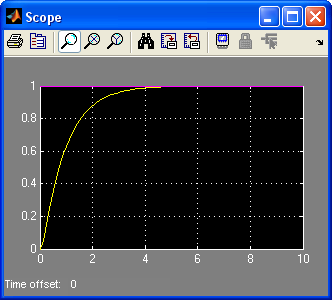

При Т= 0,1;1;1,5

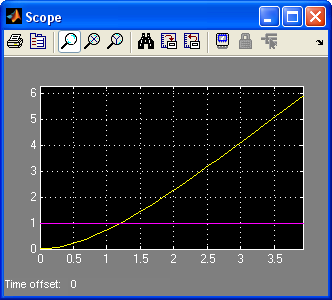

При k2=0,1;0,5;5;

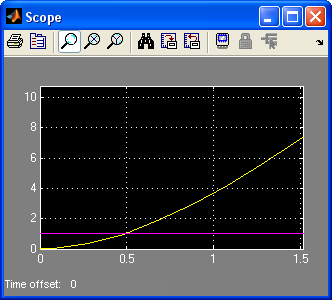

П ри k1=1;2; 10;

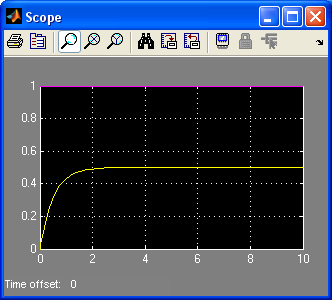

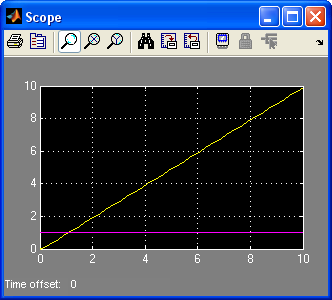

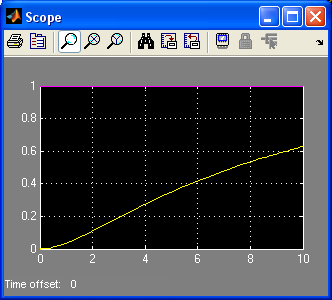

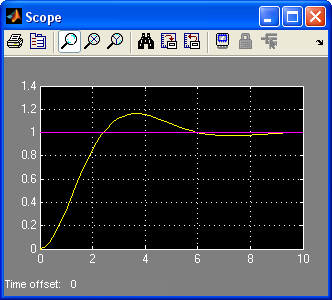

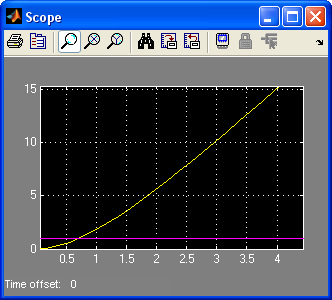

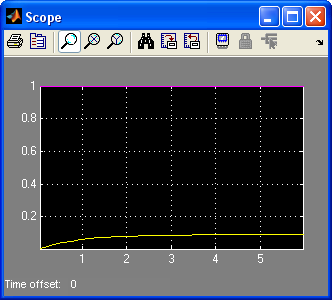

4. Замкнем систему (см..рис.6.2) при тех же начальных условиях и повторим исследование переходной характеристики.

Рис.6.2

При Т= 0,1;0,5;1,5

П ри k2=0,1;0,5;5;

При k1=1;2; 10;

5. Проделаем все тоже при возрастающем и синусоидальном воздействиях.

6. Делаем выводы и защищаем работу.

Таблица 6

Лабораторная работа № 7

Исследование замкнутых систем методом корневого годографа

Цель работы: Исследовать замкнутые системы методом корневого годографа

Задание на лабораторную работу

Построить КГ при помощи графического интерфейса sisotool.

Исследовать динамику замкнутой системы при различных значениях коэффициента усиления замкнутой системы K, в том числе:

– запасы устойчивости в частотной области;

– параметры переходного процесса во временной области.

Последовательность выполнения работы

Для выполнения работы используется GUI-интерфейс «SISO-Design Tool» из пакета прикладных программ Control System Toolbox.

Графический интерфейс предназначен для анализа и синтеза одномерных линейных (линеаризованных) систем автоматического управления (SISO - Single Input/Single Output).

В Control System Toolbox имеется тип данных, определяющих динамическую систему в виде набора полюсов, нулей и коэффициента усиления передаточной функции. Синтаксис команды, создающий LTI (Linear Time Invariant)-систему в виде объекта ZPK (zero-pole-gain) c одним входом и одним выходом

ZPK([ ,…, ], [ ,…, ], K)

,…, – значения нулей системы,

,…, – значения полюсов системы,

K – коэффициент усиления.

Более естественным является вариант, при котором с помощью функции ZPK создается символьная переменная 's', которая затем используется для определения передаточной функции в виде отношения. Например, после выполнения команд
