Постановка задачи и построение конструктивной функциональной структуры. Постановка задачи поиска улучшенного технического решения с помощью морфологического метода выполняется в соответствии с операцией 1 раздела 3.1. В дополнение к этому выбирают критерий качества, т.е. такой наиболее важный количественный показатель или параметр, с помощью которого из двух или нескольких допустимых вариантов технического решения выбирают наилучший. Допустимыми называют такие варианты решений, которые удовлетворяют основным требованиям. За критерий качества обычно принимают какой-либо критерий развития или другие наиболее важные показатели.

Следует иметь в виду, что число элементов, на которые разделяют ТО, должно быть не менее трех, но не более десяти. В результате для каждого прототипа получают одну или несколько ФС. При этом можно использовать и составлять самим каталог ФС для интересующего класса ТО.

Приведем пример построения ФС прототипа. Анализ функций сотово-

го телефона стандарта GSM (рисунок 3.8).

176

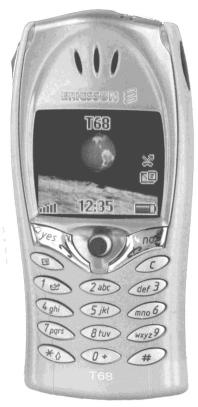

Рисунок 3.8 – Сотовый телефон с цветным дисплеем SonyEricsson T68

Функция телефона: обеспечивать мобильную телефонную связь индивидуальному пользователю, а также предоставлять возможность выхода в Интернет.

Объекты окружающей среды: V1 — пользователь; V2 — оператор GSM; V3 — влажность; V4 — температура; V5 — злоумышленник; V6 — освещен-

ность; V7 — деталь одежды или сумки.

Если функция какого-либо элемента совпадает с уже описанной функцией, то повторно эту функцию можно не описывать, а указать на равенство с

Достоинство морфологического метода заключается в том, что он позволяет любой элемент в ФС рассмотреть как отдельный ТО, т.е. разделить его на свои функциональные элементы и построить для него ФС. Обычно это делают в тех случаях, когда наряду с улучшением ТО в целом специально рассматривают задачу улучшения какого-либо элемента. При этом появляются дополнительные конструктивные ФС для последующего рассмотрения. В таблице 3.14 дан пример дополнительной ФС для элемента «печатный узел».

Функциональная структура сотового телефона, соответствующая таблице 3.13, показана на рисунке 3.9. Для сотового телефона и его печатного узла не вызовет затруднений построение улучшенных конструктивных ФС в соответствии с рекомендациями по проведению операции 6 раздела 3.1.

179

Например, путем совмещения функций цветного дисплея (Е3) и клавиш (Е4) – идея сенсорного дисплея – можно уменьшить число функциональных элементов и т.д.

Рисунок 3.9 - Конструктивная ФС сотового телефона стандарта GSM

При построении ФС рекомендуется использовать закон соответствия между функцией и структурой и относящиеся к нему закономерности.

Составление морфологических таблиц. Заготовка формуляра таб-

лицы. Морфологическую таблицу строят на основе конструктивной ФС. Она состоит из нескольких столбцов, число которых обычно равно числу функциональных элементов. Заглавиями столбцов являются описания функций элементов. Пример формуляра морфологической таблицы показан в таблице 3.15. При заготовке формуляра таблицы иногда удобнее в заглавиях столбцов наряду с обозначениями функций давать их описания, как это сделано в таблице 3.16.

Вформуляре морфологической таблицы функции Фi лучше располагать

втаком порядке, чтобы наиболее конструктивно связанные элементы Еi находились по возможности в соседних столбцах.

Впроцессе подготовки формуляра оценивают возможность и целесообразность заполнения альтернативными вариантами каждого столбца. Это связано с тем, что часто встречаются случаи, когда в ФС прототипа некоторые функциональные элементы или нельзя заменять альтернативными, или не имеет смысла их изменять. Для таких элементов (функций) в морфологической таблице не предусматривают отдельных столбцов.
