К постоянным нагрузкам относятся нагрузки от собственного веса:

–выбранных конструкций покрытия, включающего кровлю: холодную (для неотапливаемых) или тёплую (для отапливаемых) зданий, ребристые железобетонные плиты покрытия и стропильные двускатные железобетонные балки покрытия двутаврового сечения;

–надкрановой и подкрановой частей колонн;

–стеновых панелей и ленточного остекления;

–подкрановых балок с рельсами.

Временные нагрузки включают в себя:

–снеговую, устанавливаемую в соответствии с географическим районом строительства и профилем покрытия [3];

–ветровую, зависящую от географического района, типа местности (обычно принимается тип местности А) и высоты здания;

–крановую, определяемую [3] от двух мостовых кранов, работающих в сближенном положении, и зависящую от грузоподъёмности кранов, пролёта и шага поперечных рам; крановая нагрузка рассматривается как одновременное сочетание вертикального давления колёс кранов и силы поперечного торможения, которая может быть приложена к любой стороне кранового пути и направлена как внутрь, так и наружу рассматриваемого пролёта.

2.1.Постоянные нагрузки

от покрытия Fп (табл. 2−4, рис.5).

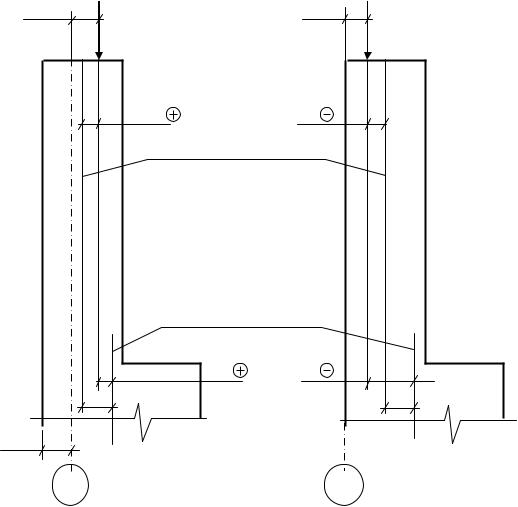

Сила Fп приложена на расстоянии 150 мм от разбивочной оси, поэтому эксцентриситет приложения силы относительно оси надкрановой части колонны:

aв (с учетом знака: влево (–); вправо (+))(мм); aв " привязка" 150 hв 2 ,

то же относительно оси подкрановой части колонны(мм): aн " привязка" 150 hн 2 ;

Fп gk B L Qр ,

2 2

16

Fсвв f bk hв Hв;

Fсвн f bk hн Hн,

где f = 1,1 – коэффициент надежности по нагрузке; = 25 кН/м3 –

плотность железобетона.

17

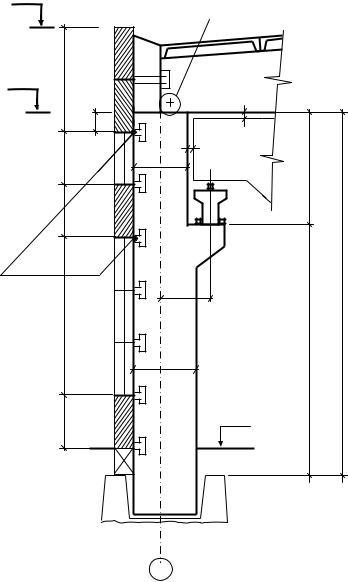

Сосредоточенные силы от собственной массы приложены в центрах тяжести надкрановой и подкрановой частей и имеют следующие эксцентриситеты относительно осей надкранового и подкранового участков колонны (рис. 10):

– вес надкрановой части

aв 0; aн е,

где e – смещение осей надкрановой и подкрановой частей;

– вес подкрановой части aн 0.

от стен и остекления Нагрузка от веса стен и остекления приложена к стойке в виде

двух сосредоточенных сил, передающихся на колонну в местах установки опорных столиков: над ленточным остеклением надкрановой и подкрановой частей здания. В случае устройства дополнительных опорных столиков в подкрановой части колонны (столики обычно устанавливаются через три ряда панелей сплошной стены) сила, передающаяся через эти столики, может быть добавлена в нагрузку на верхний в подкрановой части столик. Для определения эксцентриситета относительно осей колонны считается, что силы расположены на расстоянии, равном половине толщины стеновой панели δпан от наружной грани колонны. При отсутствии данных о толщине панели можно принять δпан = 300 мм.

Сила, приложенная к опорному столику над надкрановым ленточным остеклением Fств , включает вес парапетных панелей и размещена на уровне y = δ1 ·Hв от верха колонны, здесь δ1 = 0,6/Hв (0,6 м – см. рис. 4). Эксцентриситеты силы Fств относительно осей

колонны: aв ( пан hв ) / 2; aн ( пан hн ) / 2.

Сила, приложенная к опорному столику над подкрановым ленточным остеклением Fстн , включает вес остекления и стеновых панелей выше данного опорного столика. Она размещена на уровне y = δ2 ·Hн от защемления стойки, здесь δ2 – отношение расстояния от данного опорного столика до защемления к высоте подкрановой части колонны Нн. Эксцентриситет силы Fстн относительно оси подкрановой части колонны: aн ( пан hн ) / 2.

Вес оставшийся (под нижним опорным столиком) части стены передаётся на фундамент. Схема приложения сил Fств и Fстн дана на рис. 10.

18

Fств gст hств B,

Fстн (gст hстн gост hост) B,

где В – шаг колонн, м; gст , gост– расчетные нагрузки от веса 1 м2 стеновых панелей и оконных блоков, навешанных на надкрановую или подкрановую часть колонны (см. табл. 4); hст, hост– высота панелей и остекления, м;от массы подкрановой балки с рельсом

Вес подкрановой балки Fn с учётом кранового рельса и креплений определяется по справочной литературе и считается приложенным на уровне их опирания на подкрановую часть стойки и направлен по вертикали, проходящей через ось подкранового пути. Расстояние между разбивочными осями и осями подкрановых путей 750 мм.

Fпб = …… кН (см. табл. 3).

Эксцентриситеты силы Fпб относительно оси подкрановой части колонны (рис. 10):

– при нулевой привязке

aн 750 hн / 2;

– при привязке «250»

aн 1000 hн / 2.

Нагрузка от массы плит покрытий, стропильных конструкций и подкрановых балок, кровли и стеновых элементов представлена в табл. 2, 3, 4. В указанных таблицах приведены расчётные значения нагрузок.

19
