Приложение 2
Конструктивные узлы одноэтажного промышленного здания
СибАДИ |
|
, |

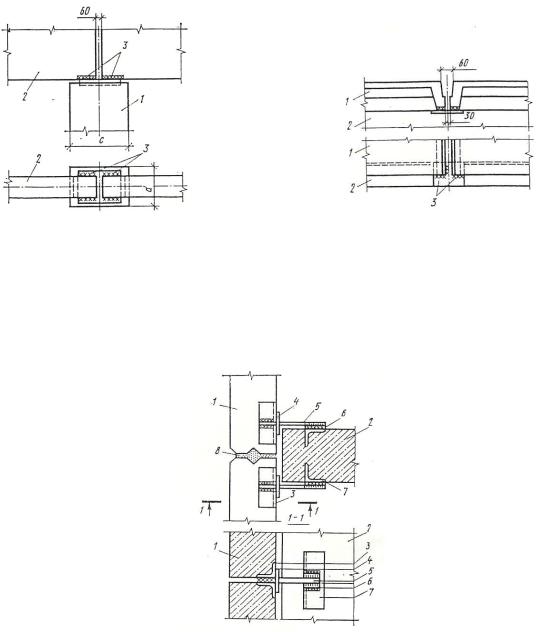

Рис. 5. Стык плит покрытия со |
Рис. 4. тык строп льной фермы с |
|
колонной: |
стропильной фермой: |
1-колонна; 2-строп льная ферма; |
1-плита покрытия; |
3-электросварка высотой шва 12мм. |
2-стропильная ферма; |
3-электросварка высотой шва
6. Стык стеновых панелей длиной 6м с колонной:
1-стеновая панель; 2-колонна; 3-закладная деталь панели стены; 4-накладка стыка; 5-стержень; 6-накладка колонны; 7-закладная деталь колонны, 8-цементный раствор
42
Приложение 3
Схемы монтажа конструкций

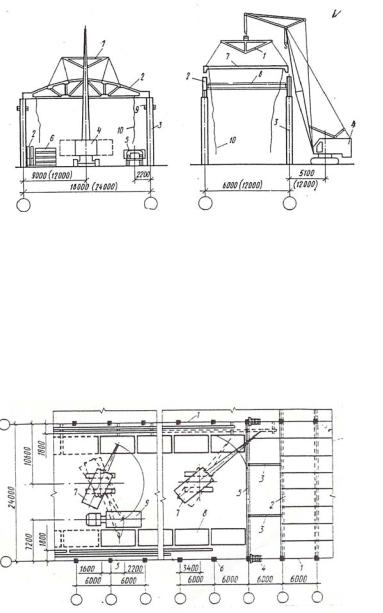

СибАДИР с.7. Схема монтажа фермы пролётом 18, 24, 30 м плиты покрытия продольным методом:
1-траверса; 2-стропильная ферма; 3-колонна; 4-кран; 5-транспортное средство; 6-штабель плит;
7-монт руемая плита; 8- временное ограждение; 9-лестница-площадка приставная; 10-оттяжка
Рис. 8. Схема выгрузки, раскладки элементов монтажа покрытия пролётом 24м, с шагом колонн и ферм 6м продольным методом:
1-временное ограждение; 2-смонтированное покрытие; 3-инвентарная распорка для временного крепления ферм; 4-лестница-площадка приставная; 5-стропильная ферма; 6-колонна; 7-кран;
8-штабель плит; 9-транспортное средство
43
СибАДИР с. 9. Схема монтажа стеновых панелей, кассета расположена между краном стеной:
1-монтажный кран; 2-касета для складирования панелей стен; 3-оттяжка из пенькового каната; 4-двухветвиевой строп; 5-стеновая панель; 6-смонт рованное покрытие; 7-стропильная ферма; 10-стеновое ограждение; 9-колонна; 8-монтажный подъёмник
44
Приложение 4
Укрупненные показатели трудовых затрат по видам работ и конструктивным элементам [9]
|
|
|
Нормы времени в чел.-дн., маш.- |
|
|
Вид работ |
Ед. изм. |
см. на ед. изм. |
|
|
СибА |
|
по промышлен- |
по жилищному |
|
ДИ |
|||
|
|
|
ному |
гражданскому |
|
|
|
строительству |
строительству |
|
1 |
2 |
3 |
4 |
|
Земляные работы (механ зированные) |
1000 м3 |
15,6/3,6 |
18,6/4,5 |
|
Монтаж сборных железобетонных |
100 м3 |
67,0/10,0 |
48,0/5,0 |
|
конструкц й, устройство |
|
|
|
|
Монол тные железо етонные |
100 м3 |
180,0 |
145,0 |
|
конструкц |
|
120,0 |
|
|
Монол тные бетонные конструкции |
100 м3 |
120,0 |
|
|
Монтаж стальных конструкций |
1т |
1,2/0,8 |
1,2/0,8 |
|
Заполнен е оконных проемов |
100 м2 |
5,0 |
6,0 |
|
Заполнен е воротных дверных |
100 м2 |
6,0 |
7,0 |
|
проемов |
|
7,0 |
|
|
Полы асфальтовые |
100 м2 |
- |
|
|
Полы прочие |
100 м2 |
10,0 |
- |
|
Кровля рулонная |
100 м2 |
7,0 |
7,0 |
|
Кровля стальная |
100 м2 |
8,0 |
8,0 |
|
Утепление и звукоизоляция |
м3 |
0,6 |
0,6 |
|
Штукатурные работы |
100 м2 |
10,0 |
12,0 |
|
Затирка бетонных поверхностей |
100 м2 |
3,0 |
4,0 |
|
Малярные работы (масляная окраска) |
100 м2 |
4,0 |
6,0 |
|
То же (побелка) |
100 м2 |
2,0 |
3,0 |
|
Перегородки сборные железобетонные |
100 м2 |
8,0 |
- |
|
Монтаж железобетонных ферм |
м3 |
1,5/0,1 |
- |
|
Кирпичная кладка |
100 м3 |
55,0 |
65,0 |
|
Остекление |
100 м2 |
4,0 |
3,5 |
|
Перегородки из мелких гипсовых |
100 м2 |
- |
8,0 |
|
плит |
|
|
|
|
То же, из гипсобетонных панелей |
100 м2 |
- |
3,5/0,7 |
Примечания:
1.В числителе показаны чел.-дн., в знаменателе – маш.-см.
2.Укрупненные нормы составлены на основе ведомственных норм Главмосстроя, Главлипецкстроя и СНиП.
