догревается в воздухоподогревателе ВП2 и направляется в обслуживаемое помещение.

В расчетах расход приточного воздуха GП принимается по расчету летнего периода с целью обеспечения устойчивости работы системы

dП = dУ – W 103 / GП .

Пересечение линий hП = const или dП = const с линией ПОМ определяет положение точки П, характеризующей состояние приточного воздуха.

Через точку П проводят линию dП = const до пересечения с кривой= 90 95 % в точке О. Линия ОП характеризует процесс нагревания воздуха в воздухоподогревателе 2-й ступени.

31

Параметры воздуха после воздухоподогревателя ВП1 на входе в оросительную камеру находятся на линии пересечения hO = const и dH = const (точка К).

Линия НК характеризует нагрев воздуха в ВП1. Линия КО – изоэн-

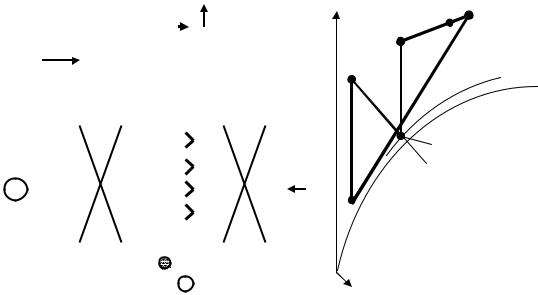

Пр мер 3.3. Для кондиционирования воздуха по прямоточной схеме для холодного периода (см. рис. 3.4, а) определить расход теплоты в воздухоподогревателе ВП1 и ВП2 и расход воды, испарившейся в оросительной камере. Построить на h-d-диаграмме процессы кондиционирования воздуха. Расчетные параметры

Избытки теплоты QП = 160000 кДж/ч; избытки влаги W = 25 кг/ч. Решение. Угловой коэффициент луча процесса

внутреннего и наружного воздуха следующие:

ПОМ = QП / W = 160000 / 25 = 6И400 к ж/кг.

Наносим на h-d – диаграмму точки Н и В. На линии процессаПОМ , проведенную через точку В, находим положение точки У. Точка У имеет параметры: tУ = 23 ОС; У = 58 %; dУ = 10,4 г/кг с.в; hУ = 49,7 кДж/кг.

Параметры приточного воздуха составляют:

hП = hВ – QП / GП = 48 – 160000 / 20000 = 40 кДж/кг; dП = dВ – W / GП = 10,2 – 25 103 / 20000 = 9 г/кг с.в.

32

Пересечение линии hП = const (или dП = const) с линией ПОМ определяет положение точки П, характеризующей состояние приточного воздуха: tП = 17,1 ОС; П = 73 %; dП = 9 г/кг с.в; hП = 40 кДж/кг.

На пересечении линии dП = const с кривой = 90% находим поло-

Проводим линию hО = const до пересечения с линией dН = const в точке К, параметры которой tК = 35,5 ОС; К = 1%; dК = 0,5 г/кг с.в; h = 37,2 кДж/кг.

К

иРасход теплоты в воздухоподогревателе 1-й ступени

Q1 = GП (hК – hН) = 2000 (37,2 – (–27,8)) = 130000 кДж/кг.

Теплопотреблен е воздухоподогревателем 2-й ступени

Q2 = GП (hП – hО) = 2000(40 – 37,2) = 5600 кДж/кг.

Контрольная задача для самостоятельного решения

Для конд ц он рования воздуха по прямоточной схеме для холодного периода (см. рис. 3.4, а) определить расход теплоты в воздухоподогревателе ВП1 и ВП2 и расход воды, испарившейся в оросительной камере. Построить на h-d-диаграмме (см. рис. 3.4, б) процессы кондиционирования воздуха. Расчетные параметры внутренне-

33

Окончание табл. 4

ревателя 1-й ступени.

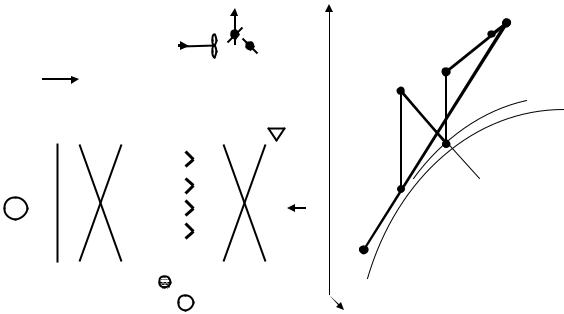

Рассмотрим построение процессов кондиционирования при смешении наружного и рециркуляционного воздуха до 1-й ступени подогрева на h-d-диаграмме (рис. 3.5).

Наносим точки В и Н. Определяем положение точек У, П и О. Далее соединяем точки У и Н и на этой линии (линия смеси) устанавливаем положение точки смеси С, дляДэтого находим hС (или dС):

hС = (GH hH + G1P hУ) / GH .

Точка смеси находится на пересечении линии УН и hС = const. Через точку С проводим линию dC = const,Иа через точку О – линию hO = const. Точка пересечения К характеризует состояние смеси наружного и рециркуляционного воздуха после его нагревания в ВП1.

Линия КО характеризует изоэнтальпийное увлажнение воздуха в оросительной камере. Линия ОП – процесс нагревания воздуха в ВП2. Линия ПВУ – процесс изменения состояния воздуха в помещении.

Расход теплоты на подогрев воздуха на первой ступени определяется по формуле

Q1 = GП (hК – hC).

Расход теплоты на второй ступени подогрева ВП2 составляет

Q2 = GП (hП – hО).

34

Построение процесса кондиционирования воздуха начинают с нанесения точек Н и В и определения положения точек У, П и О. Затем
