С



9 Задать врезной шарн р в коньковом узле. Так как шарнир разрезает 3 элемента, то на схему

стики

необходимо добав ть 2 шарн ра (на 1 меньше, чем количество рассекаемых стержней).

Шарниры можно установ ть на любых двух стержнях. Например, на наклонных ригелях:

a)- на левом р геле шарн р устанавливается во 2-й (конечный) узел, а на правом - в 1-й

(начальный).



б) на панели «Ф льтры» включ ть ото ражение шарниров.

Записать в тетради: «При задан

жесткости как «Параметрическое сечение» необходимо

указывать а) матер ал, ) геометр

ческие размеры сечения».

10. Задать жесткостные характер

.

а) Для ригелей:









А- в диалоговом окне «Жесткости стержневых элементов» выбрать переключатель





А

«Параметрическое сечен е» перейти на соответствующую вкладку:

Б- задать в качестве материала сталь о ыкновенную, выбрать сечение

швеллер

б



В- задать его геометрию b=0.5 см, h=16 см, Ы=6.4 см, hl=l см, нажать кнопку «Характеристики

сечения», убедится в правильности задания данных, OK, ОК.

Г- в графической области указать все ригели.

Д

b) Для колонн назначить металлопрокат из сокращенного сортамента: дву тавр с уклоном полок

№16 .









11.Разбить ригели на 2 части.







12.Расставить связи.





И

13. Задать нагрузки, сохраняя их в указанные загружения:



a)- задать равномерно-распределенную нагрузку на наклонные ригели,

b)- трапециевидную на горизонтальных ригелях приложить отдельно на каждый элемент, правильно указывая величины PI, Р2, а1 и а2. Записать в тетради вычисления Р1 и Р2. После каждого задания трапециевидной нагрузки указывать в графическом поле на соответствующий элемент.

c)-Сохранить в загружение «Распределенная нагрузка».

d)-Задать моменты, правильно вводя их значение в соответствии с направлением. Сохранить в загружение «Моменты».

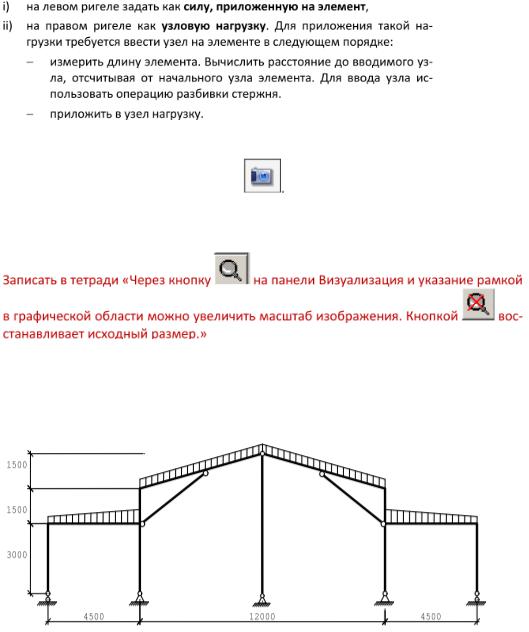

e)Задать сосредоточенные силы двумя способами:

21

f) охранить в загружение «Полезная нагрузка». С14. Вставить три изображения расчетной схемы с показом каждого загружения со

значениями нагрузок через кнопку Анализ результатов

15. Выполнить полный расчет. Просмотреть протокол расчета и убедится, что расчет выполнен, и нет ческисообщен я о геометр изменяемой системе.

Добавление элементовб 16.Выйти в «Экран управлен я проектом» и сохранить проект под именем 1гЗ Рама-с укосинами.

Брг.

17.Добавить в расчетную схему две укосины, как показано на рисунке. При их добавлении задать

следующие параметры окна д алога: А

a) при добавлении укосины с левой стороны задать жесткость №1, тип КЭ №2 и установить

шарниры на оба конца элемента,

Д





b) при добавлении укосины с правой стороны задать жесткость №1 и тип КЭ № 1.

18.

Выполнить расчет. Отобразить эпюру изгибающих моментов от «распределенной нагрузки».

19.

Насколько снизилась величина момента в узле сопряжения наклонных стержней со

стойками? Вставить эпюру и ответ в отчет.



20.

Отобразить деформированную схему рамы и значения суммарных перемещений. Вставить

снимок экрана в отчет. Записать, как изменились перемещения шарнирно-подвижных опор и

наклонных ригелей.

И



21.

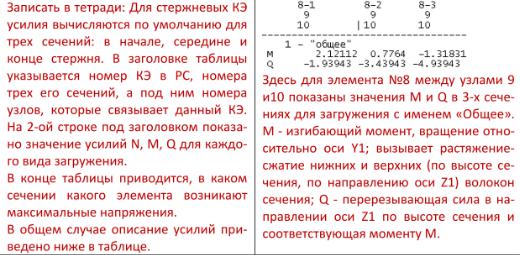

Сформировать и сохранить в своей папке информацию о перемещении узлов как файл 1гЗ-

перемещенияДх1. Найти в файле таблицу с максимальными перемещениями узлов. При активной программе Блокнот нажать Alt/PrintScr (копия активного окна) и вставить в отчет. Записать в отчете, при каких загружениях возникают максимальные перемещения по X и по Z.

22

С



основными



Ла ораторная работа № 5

Изучение современных методов проектирования кирпичных сводчатых конструкций

Цель: ознакомлен е

принципами формообразования поверхностей купола в

реализации конструкц онных решений.



А

Методика выполнениябра оты: Своды и купола из грунтового кирпича в Европе встречаются главным образом в культовых сооружениях. В Восточной Европе, Азии и Африке подобные формы покрытий также пользовались популярностью при строительстве жилых домов, учреждений и общественных зданий. В странах с жарким и сухим климатом, особенно в районах

с большими суточными перепадами температуры такие покрытия имеют ряд преимуществ. Наблюдения показали, что дома с куполообразными крышами создают лучший микроклимат по сравнению с помещениями кубической формыД. Это достигается за счет высоты в середине помещений, где собирается легкий теплый воздух, и откуда он легко уходит через проемы. Площадь поверхности у сводчатых помещений меньше, чем у кубических того же объема. Следовательно, приток тепла в них тоже меньше.

Сводчатые и куполообразные крыши имеют ряд преимуществ в холодных и умеренных климатических зонах. Поскольку в таких помещениях площадь полной поверхности меньше, как было сказано выше, то и тепловые потери в них нижеИ. Кроме гою, на их возведение затрачивается меньше строительного материала. Сводчатые и куполообразные крыши, как правило, обходятся дешевле по сравнению с плоскими или скатными. Было замечено, что по сравнению с традиционными помещениями с плоскими потолками, помещения со сводчатыми и куполообразными покрытиями оказывают приятное психологическое воздействие на их обитателей. До недавнего времени своды и купола укладывали только из грунтового кирпича.

Во многих засушливых районах нашей планеты больше не осталось древесины, поэтому для них были разработаны технологии возведения сводов и куполов из грунтового кирпича, где не требуются несущие балки и опалубка.

Геометрические формы сводов Свод — иссушая пространственная конструкция криволинейного очертания, служащая для

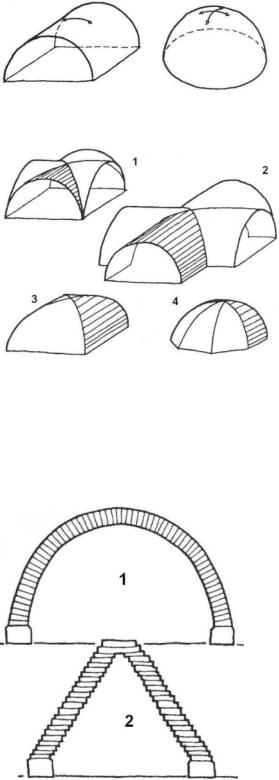

покрытия промышленных, общественных зданий и жилых домов. В зависимости от количества изгибов своды бывают цилиндрическими или купольными (рис. 1).

23

Цилиндрический и купольный своды воды можно получить из различных геометрических форм. На рисунке 2 изображены два

крестовых свода (1, 2) и два сомкнутых свода (3, 4), полученных из цилиндрических форм.

С



и



Статика сводчатых конструкц й



Своды и купола представляют со ой несущие пространственные конструкции криволинейного

очертания, которые воспр н мают внешние нагрузки и перераспределяют их на опоры. Как

правило, куполообразные и сводчатые крыши выкладывают из обожженных кирпичей или

плоских камней, где швы расположены перпендикулярно к поверхности свода (рис. 3-1). Если

б

швы кладки горизонтальные, а кирпичи уложены с выступом (рис. 3-2). то подобная конструкция

называется «ложным» сводом.



А



Д

Купола: I - традиционный; 2 - «ложный»

И



Один из примеров «ложного» свода представлен на рисунке.

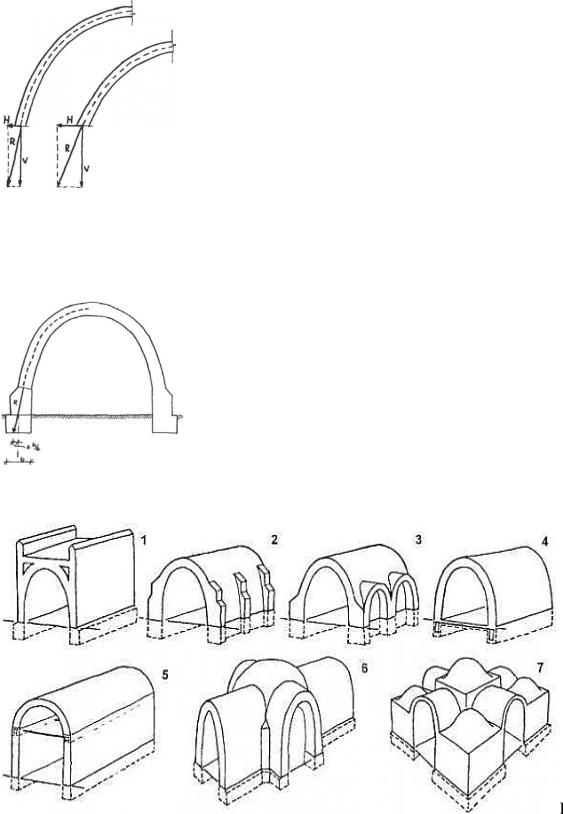

Главной задачей при проектировании и строительстве сводов является перераспределение нагрузок от собственной массы конструкции и внешних сил на фундамент. Каждый свод в точке соприкосновения с опорой имеет определенный наклон и сдвигающее усилие. Это усилие состоит из горизонтальной и вертикальной сил. Величина горизонтальной силы зависит нс только от величины сдвигающего усилия, но и от утла наклона конструкции (рис. 5).

24

СЧем ближе результ рующая с ла к вертикальной оси, тем меньше горизонтальная сила, и следовательно, проще фундамент. В основе расчета конструкции свода лежит эмпирическое

фундамента. Это знач т, что эксцентриситет приложения силы должен быть меньше или равен

правило, которое заключается в следующем: результирующая сила от сдвигового усилия и собственнойширинымассы конструкц должна находиться в пределах середины третей части подошвы

1/6 фундамента (р с. 6).

б Для снижения затрат на устройствоАфундамента целесообразно на стадии проектирован и я

здания предусматривать дополнительные конструктивные мероприятия. Некоторые конструктивные решения представлены на рисунке 7.

Д И

Варианты конструкций купола В решении 1 предлагается приложить дополнительную нагрузку (стены с парапетом),

результате чего результирующая сила максимально приближается к вертикальной оси. В варианте 2 применены контрфорсы. Расстояние между ними нс должно быть слишком большим,

впротивном случае изгибающие напряжения могут выйти за пределы граничных значений. Из этих соображений лучшим конструктивным решением является вариант 3, где контрфорсы соединены сводами в верхней части. Возникающие горизонтальные растягивающие напряжения

вварианте 4 уравновешиваются за счет устройства перекрытия.

25
