Приложение 10.4

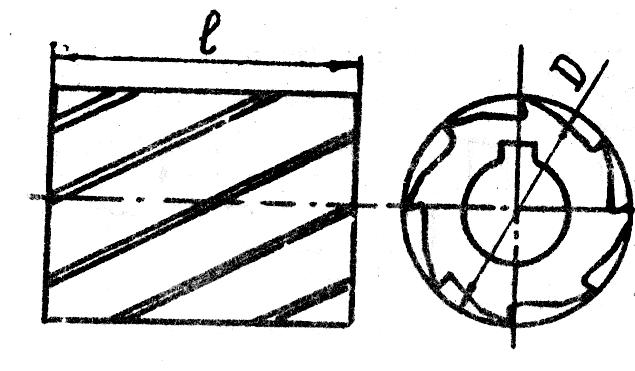

Фрезы цилиндрические по ОСТ 2ич 1-15-87

D	40	50	63	80	100
l	40, 50, 60	50, 63, 80	50, 63, 80, 100	63, 80, 100, 125	80, 100, 125, 160

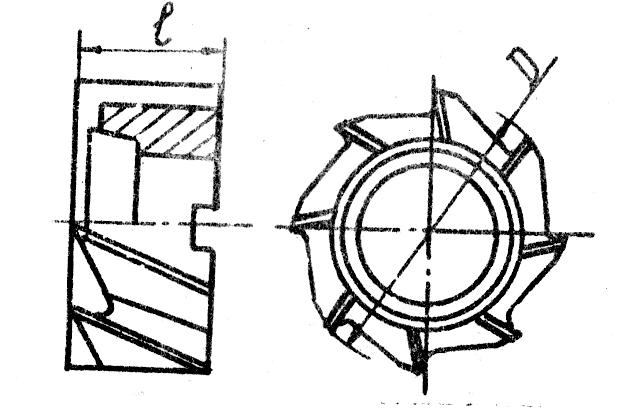

Фрезы торцовые по ГОСТ 9304-69

D	40	50	63	80	100
l	32	36	40	45	50

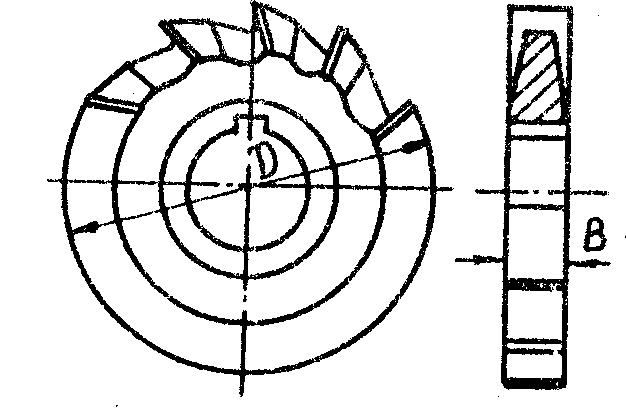

Фрезы дисковые по ГОСТ 28327-90

D	50	63	80	100
B	3,4,5,6	4,6,8,10,12	8,10,12,14	10,12,14,16

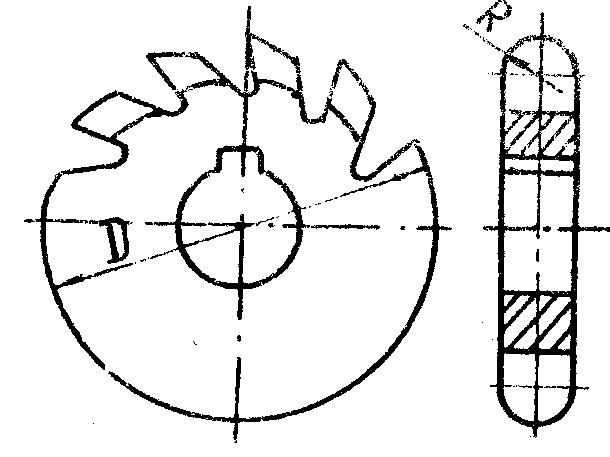

Фрезы фасонные (полукруглые выпуклые) по ГОСТ 9305-93

D	50	63	80	100	120	130
R	1.6 ; 2; 2.5	2.5; 3; 4	4; 5; 6; 7; 8	8; 10; 11; 12	12; 14; 16; 18; 20	25

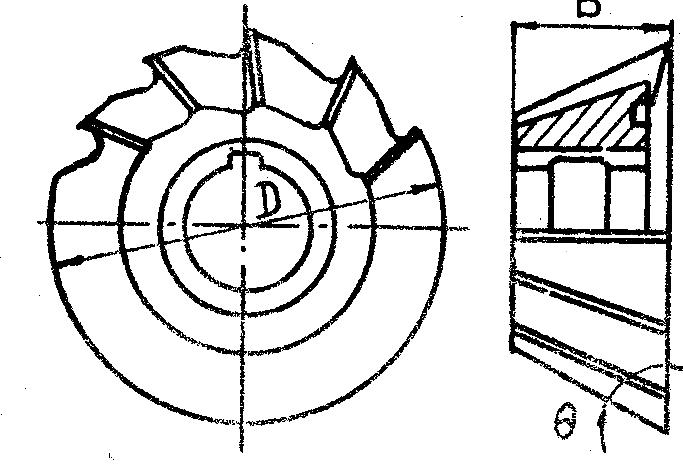

Фрезы угловые по ГОСТ 6651 - 94

60°

65°-90° через 5°

60°-90° через 5°

55°, 60°

65°,

70°,

75°,

80°

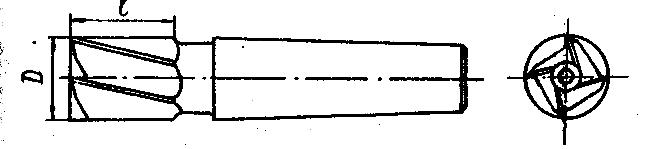

Фрезы концевые по ГОСТ 20534-75

D	10	12	14	16	18	20,22	25	30	40	50
l	10	12	8, 18	10, 20	10, 20	15	20	19	24	22

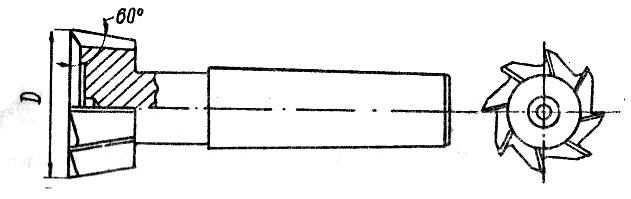

Фрезы для пазов типа «Ласточкин хвост»

D	16	20	25
θ	60°

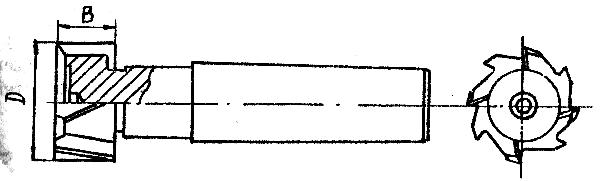

Фрезы для Т-образных пазов по ГОСТ 10673-75

D	32	38	49	59	71	83	93
B	14	18	22	28	33	37	41

Литература

1. Технология конструкционных материалов. Учебник./ А.М.Дальский,

Т.М.Барсуков, А.Ф.Вязов и др., 2009. – 592 с.

2. Металловедение и термическая обработка стали и чугуна. Справ. изд. В

3-х т. Под ред. А.Г.Рахштадта, Л.М.Капустиной, С.Д.Прокошкина,

А.В.Супова. т.2 «Строение стали и чугуна», 2009. – 528 с.

3. Усталостная прочность металлов и сплавов. Терентьев В.Ф., 2010. – 288 с.

4. Материаловедение/ Б.Н.Арзамасов, В.И.Макарова, Г.Г.Мухин. Под общ.

ред., Б.Н.Арзамасова, Г.Г.Мухина. - 3-е изд., переработ. и доп.- М.:

Изд-во МГТУ им. Н.Э.Баумана, 2010, - 648 с.

5. Фетисов, Г.П.Материаловедение и технология конструкционных

материалов: учеб. для студентов машиностроительных специальностей /

Г.П.Фетисов, М.Г. Карпман, В. М. Матюшкин; под ред. Г.П. Фетисова.-

М.: Высш. Шк., 2009, - 638 с . - ISBN 5-06-03361-2

6. Колесов, С.Н. Материаловедение и технология конструкционных

материалов: учеб. для вузов / С.Н. Колесов, И.С. Колесов.- М.- Высш.
