F – площадь сечения трубопровода, м2.

Если сливать бензин объемом V = 60 м3 из горловины железнодорожной цистерны модели 15-890 при помощи сифонного трубопровода диаметром 10 см в промежуточный резервуар при среднем перепаде напора Z, равном 5 м, то теоретический расход, с учетом уравнения 8.24, составит 0,0077 м3/c, а время слива – 7790 с или 2,16 часа. Время слива в секундах определялось из выражения 8.9 (t = V / Q).

Контрольные вопросы

1.Как определить время слива нефтепродукта в с, если известен его объем в м3 и секундный объемный расход в м3/с?

2.Что называется насадком и с какой целью он применяется?

3.Что называют коэффициентом расхода? Чему он равен для отверстия в тонкой стенке, для насадка и сливного трубопровода определенной длины?

4.Как определяется время истечения (вытекания) нефтепродукта при переменном

напоре?

5.Что называют сифонным трубопроводом, какова методика его расчета и как он применяется при верхнем сливе нефтепродукта?

126

9.ПОДОГРЕВ НЕФТИ И НЕФТЕПРОДУКТОВ

9.1.Назначение, способы подогрева и теплоносители

Если светлые нефтепродукты (бензин, керосин) легко транспортируются по трубопроводам в любое время года и операции с ними не вызывают особых затруднений, то операции с темными нефтепродуктами (мазутом, смазочными маслами) вызывают значительные трудности. Объясняется это тем, что темные нефтепродукты при понижении температуры воздуха становятся более вязкими, теряют текучесть и их транспортирование без подогрева становится невозможным.

В таблице 9.1 показано изменение вязкости, мм2/с, от температуры для бензина марки Аи-95 и минерального моторного масла М-63 10 Г.

Таблица 9.1

Изменение кинематической вязкости нефтепродуктов от температуры

Нефтепродукт,



Температура, оС



вязкость, мм2/с











+20

+10

0

-10

-20













Бензин

0,5

0,6

0,7

0,8

0,9













Моторное масло

100

300

1000

5000

10000













Из анализа таблицы 9.1 следует, что вязкость бензина практически не зависит от температуры, а вязкость масла резко возрастает с понижением температуры и при низких температурах оно нуждается в подогреве.

Подогрев осуществляется при хранении, транспортировке, приёмных и раздаточных операциях.

Подогрев высоковязких и легкозастывающих нефтепродуктов следует производить до температуры, обеспечивающей его кинематическую вязкость не более 600 мм2/с (сСт).

Температура подогрева мазутов не должна превышать 90 оС, а для масел – 60 оС.

Температура подогрева должна быть ниже температуры вспышки паров нефтепродукта в закрытом тигле, не менее чем на 25 оС.

В качестве теплоносителя следует использовать водяной насыщенный пар или перегретую воду. При соблюдении пожарной безопасности возможно применение электрического подогрева.

Для подогрева нефтепродуктов применяют различные теплоносители: водяной пар, горячую воду, горячие газы и нефтепродукты, электроэнергию.

127

Наиболее часто применяют водяной пар, обладающий высоким теплосодержанием и теплоотдачей, легко транспортируемый и не представляющий пожарной опасности. Обычно используют насыщенный пар давлением 0,3 – 0,4 МПа, обеспечивая нагрев нефтепродукта до 80 – 90 °С.

Горячую воду применяют в тех случаях, когда ее имеется большое количество, так как теплосодержание воды в 5 – 6 раз меньше теплосодержания насыщенного пара.

Горячие газы имеют ограниченное применение, так как они отличаются малой теплоемкостью, низким коэффициентом теплоотдачи, а также трудно организовать их сбор; используются лишь при разогреве нефтепродуктов в автоцистернах и в трубчатых подогревателях на НПЗ.

Электроэнергия – один из эффективных теплоносителей, однако при использовании электронагревательных устройств необходимо соблюдать противопожарные требования. Обнаженная электрическая грелка с накаленной проволокой способна вызвать воспламенение паров нефтепродуктов. В этой связи электроподогрев применяется для нефтепродуктов с высокой температурой вспышки и главным образом для масел перед сливом их из вагонов-цистерн.

Существует несколько способов подогрева водяным паром: разогрев острым паром, трубчатыми подогревателями и циркуляционный подогрев.

Подогрев острым (открытым) паром заключается в подаче насыщенного пара непосредственно в нефтепродукт, где он конденсируется, сообщая нефтепродукту необходимое тепло. Этот способ применяют в основном для разогрева топочного мазута при сливе из железнодорожных цистерн. Недостаток данного способа – необходимость удаления в дальнейшем воды из обводнённого нефтепродукта.

Подогрев трубчатыми подогревателями заключается в передаче тепла от пара к нагреваемому продукту через стенки подогревателя. Здесь исключается непосредственный контакт теплоносителя с нефтепродуктом. Пар, поступая в трубчатый подогреватель, отдает тепло нефтепродукту через стенку подогревателя, а сконденсировавшийся пар отводится наружу, благодаря чему исключается обводнение нефтепродукта.

Циркуляционный подогрев основан на разогреве нефтепродукта тем же нефтепродуктом, но предварительно подогретым в теплообменниках. Циркуляционный подогрев применяют в основном при обслуживании крупных резервуарных парков, а также железнодорожных цистерн.

9.2. Конструкции подогревателей

По конструкции подогреватели в зависимости от назначения делятся на подогреватели при сливе нефтепродуктов из ёмкостей, подогреватели при хранении в резервуарах и подогреватели трубопроводов.

128

Подогреватели при сливе нефтепродуктов различаются по способу подогрева и типу транспортной емкости.

Для подогрева в железнодорожных цистернах применяют следующие подогреватели.

1)Подогреватели острым паром по конструкции представляют собой перфорированные трубчатые шланги, помещенные в толщу жидкости, пар поступает через отверстия в шлангах. Используются только для разогрева мазута, допускающего частичное обводнение.

2)Подогреватели глухим паром подразделяются на переносные и стационарные. Переносные помещают в цистерну только на время разогрева, а по окончании их извлекают (рис. 9.1). Стационарные находятся внутри цистерны постоянно (рис. 9.2). Подогреватели изготавливают из дюралюминиевых труб; состоят из трех секций, помещаемых в цистерну поочередно.

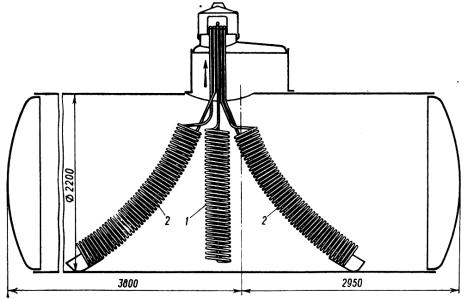

На рис. 9.1 показана цистерна с подогревателем нефтепродукта паром. Паровой подогреватель состоит из трех секций змеевиков – центральной 1 и двух боковых 2. В цистерну опускается вначале центральная секция, а затем заводятся боковые секции.

Рис. 9.1. Паровой змеевиковый подогреватель

Электрический подогрев применяют для снижения вязкости темных нефтепродуктов (мазута, масел). Общая мощность электронагревателей достигает

50 – 70 кВт.

Расчет электрических нагревателей сводится к определению его мощ-

ности:

Р = U·I,

(9.1)

где U – напряжение сети, В; I – сила тока, А.

129

Время нагрева нефтепродукта в секундах определяется из выражения

t

Q

,

(9.2)





I2R



где Q cp M t – количество теплоты, Дж, необходимое для нагрева нефте-

продукта массой М, кг, на требуемую величину изменения температуры t. Величина ср – средняя теплоемкость, равная для нефтепродуктов 2100 Дж/(кг∙К).

Величину тока I находят из выражения 9.1, а сопротивление нагревательного элемента R определяют из выражения U / I.

В таблице 9.2 приведены характеристики ряда нагревательных элементов, используемых для нагрева мазута малых объемов.









Таблица 9.2

Характеристики электронагревательных элементов













Условное

Шифр

Мощность,

Длина,

Ширина,

обозначение



кВт

мм

мм















42А 13/1 P 220

ТЭН-44

1

155

52



78А 13 / 2.5 Р 220

ТЭН-62

2,5

159

117



100А 13/ 3,5 Р 220

ТЭН-82

3,5

273

100



120А 13 /4 Р 220

ТЭН-100

4

250

120















Для безопасного обслуживания аппаратуру и оборудование (распределительные щиты, котел цистерны, железнодорожные пути) надежно заземляют. Электроэнергия включается только после полного погружения электрогрелки в жидкость. Слив производят после окончания подогрева, выключения электроэнергии и удаления грелки из цистерны, так как при включенной электрогрелке может воспламениться нефтепродукт.

Подогреватели в резервуарах выполняются в виде различных конструктивных форм – змеевиковые и секционные из трубчатых элементов. Для лучшего подогрева их размещают по всему поперечному сечению резервуара. Наиболее часто применяют подогреватели, собираемые из отдельных унифицированных секций.

Подогревательные элементы (ПЭ) стандартизированы по размерам, что облегчает их подбор при известной площади нагрева. В таблице 9.3 указаны типы ПЭ и их поверхность нагрева.

130
