12.5.2. Определение основных размеров раздаточного крана
Раздаточный кран (рис. 12.16), являющийся замыкающим звеном бензоколонки, должен быть удобным в обращении, легким, без подтекания топлива, взрывобезопасным, красивым в оформлении и соответствующим всем требованиям эргономики.
Раздаточные краны имеют различные конструктивные решения, но выполняют одну функцию: наполнение бака топливом. Время заправки зависит от емкости бака и расхода жидкости через кран. Время, затрачиваемое на заправку одного автомобиля, принимается для бензина равным 3 мин, для дизельного топлива – 5 мин.

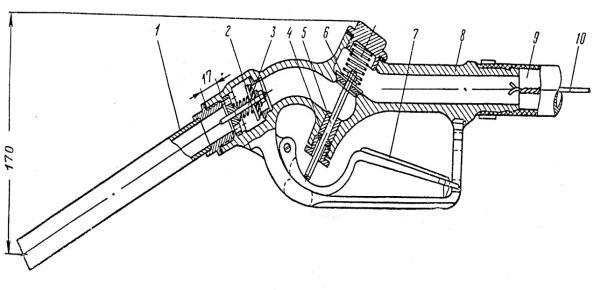

Рис. 12.16. Разрез раздаточного крана: 1 – сливная труба; 2 – гайка отсечного клапана; 3 – отсечной клапан; 4 – сальник; 5 – шток; 6 – клапан с пружиной; 7 – рычаг; 8 – корпус; 9 – рукав; 10 – провод заземления
При заправке дизельным топливом объем средней заправки составляет примерно 100 л, а бензином – 50 л.
Раздаточный кран имеет отсечной (обратный) клапан 3, который открывается и закрывается автоматически под действием давления жидкости. Открывается клапан 3 под действием давления более 0,05 МПа, а закрывается при давлении менее 0,05 МПа. Отсечной клапан предохраняет раздаточный кран от опорожнения жидкостью и заполнения воздухом. Регулируется клапан гайкой 2, которая изменяет длину пружины и ее силу.
Клапан 6 открывается воздействием на шток 5 путем нажатия на рычаг 7. Открытие клапана происходит ручным способом, а закрытие – автоматически под действием пружины при снятии усилия с рычага 7. Подбор площади клапанов и параметров пружин производится по методике, изложенной в п. 12.5.1.
221
В некоторых конструкциях раздаточных кранов применяются клапаны, которые автоматически прекращают подачу жидкости (топлива) при наполнении бака, устраняя разлив топлива.
Для устранения статического электричества и возможного искрообразования корпус раздаточного крана выполняется из алюминиевого сплава и надежно заземлен.
Объемный расход жидкости равен
Q = V / t ; |
Q = ·F ; |
V = ·F·t , |
(12.11) |
где Q – объемная подача насоса, |
например, |
50 л /мин |
или 0,000833 м3/с; |
V – средний объем заправки, м3; t – время заправки, с; – средняя скорость вытекающей жидкости из раздаточного крана, м/с; F – площадь выходного сечения раздаточного крана, м2.
По уравнениям 12.11, задаваясь значением Q, можно определить , F или t. Задаваясь допустимой скоростью истечения жидкости из заправочного крана (1 – 1,5 м/с) и зная подачу насоса, можно определить площадь сечения и
внутренний диаметр сливной трубы раздаточного крана
F = Q / = 0,000833 / 1 = 0, 000833 м2 или |
8,3 см2. |
||||
Так как F = ·D2K / 4 , то DК = |
|
= |
|
|
= 3,2 см. |
4 F / |
|
4 8,3/3,14 |
|||
При скорости 1,5 м/с диаметр сливной трубы DК равен 2,6 см. Время на- |
|||||
полнения бака с объемом 50 литров (0,05 |
м3) при подаче топлива равного |
||||
50 л/мин, составит 1 мин, а 100 литров – 2 мин.
Время заправки автомобиля включает время, необходимое для подъезда к заправочной колонке, установку крана в заливную горловину бака, время расчета за топливо и наполнения бака топливом.
12.6. Генеральный план и технологическая схема АЗС
Генеральный план – это часть проекта, комплексно решающая планировку, размещение зданий и сооружений, технологических коммуникаций и инженерных сетей на территории, благоустройство, а также размещение АЗС внутри населенного пункта, в промышленном или автотранспортном узле [62]. Он должен быть увязан с проектами планировки того населенного пункта, в котором АЗС будет расположена, а также с планировкой и застройкой ближайших микрорайонов населенного пункта, с ближайшими автомагистралями. В нем должны быть учтены перспективы развития административного района.
222
На рис. 12.17 показана схема генерального плана АЗС.

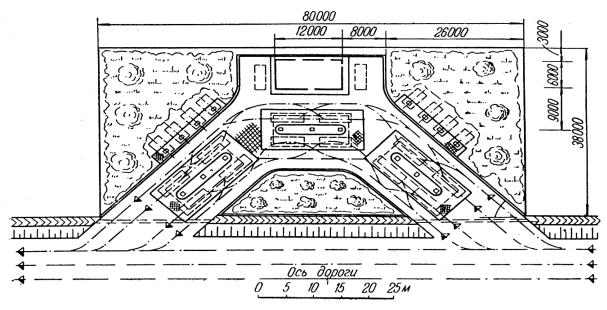

Рис. 12.17. Схема генерального плана АЗС
При правильной генеральной планировке АЗС создаются наиболее благоприятные эксплуатационные, пожаробезопасные и экологические условия.
Технологические требования определяют в большей степени взаимное расположение основных производственных объектов, а мощность (количество заправок в сутки) – общую площадь АЗС и объем резервуарного парка. Противопожарные и санитарные нормы определяют минимально допустимые расстояния от АЗС до объектов, к ней не относящихся.
Топографические данные (рельеф площадки) учитываются при разработке технологической части проекта. АЗС обычно располагаются как можно удобнее для потребителей и как можно ближе к ним. Это либо автодороги с большими автомобильными потоками, либо стоянки автотранспорта, либо районы расположения гаражей, либо места какого-либо другого скопления автомобилей, чтобы уменьшить, по возможности, расстояние, которое необходимо преодолевать автотранспорту до автозаправочной станции.
Площадка, намечаемая под строительство автозаправочной станции, должна в равной степени отвечать целому ряду требований в техническом, пожарном, санитарно-эпидемиологическом отношении. Площадка должна иметь удобные подъезды как для бензовозов, доставляющих топливо на станцию, так и автотранспорта, въезжающего на территорию станции для заправки. Вокруг площадки должна быть организована санитарно-защитная зона. Расстояния от границ площадки до соседних жилых и промышленных застроек должны быть
223
выполнены по нормам санэпиднадзора и пожарного надзора. Места расположения АЗС у дорог обозначаются дорожными знаками.
На территории должны быть установлены указатели направления движения транспортных средств с ограничением скорости движения. В местах, запрещенных для проезда, должны быть установлены запрещающие знаки и надписи. Установка дорожных знаков согласовывается с ГИБДД.
На АЗС должны быть установлены знаки о расположении пожарного водоема, водозаборных колодцев или пожарного гидранта, габаритные знаки на АЗС, имеющих навесы. Информационно-управляющие плакаты для водителей должны быть размещены на видных местах.
АЗС должна располагаться преимущественно с подветренной стороны розы ветров преобладающего направления (по годовой розе ветров) по отношению к жилым, производственным и общественным зданиям (сооружениям).
Не допускается размещение АЗС на путепроводах и под ними, а также на плавсредствах.
Планировка АЗС с учетом размещения на их территории зданий и сооружений должна исключать возможность растекания аварийного пролива топлива как по территории АЗС, так и за ее пределы.
На въезде и выезде с территории АЗС необходимо выполнять пологие повышенные участки высотой не менее 0,2 м или дренажные лотки, отводящие загрязненные нефтепродуктами атмосферные осадки в очистные сооружения АЗС.
Единичная вместимость резервуаров или камер (при использовании многокамерного резервуара с двойными перегородками между камерами) АЗС, расположенных на территории населенных пунктов, не должна превышать
10м3, а вне населенных пунктов – 20 м3.
Втаблице 12.6 приведены нормы и правила размещения АЗС [26].
Расстояние от края площадки для автомобильных цистерн до наземнорасположенного технологического оборудования, конструкций навесов и технологических шахт подземных резервуаров должно быть не менее 2 м. Если внутреннее пространство технологических шахт, подземных резервуаров заполнено негорючим материалом, то указанное расстояние не нормируется.
При наличии на АЗС ограждения оно должно быть продуваемым и выполненным из негорючих материалов.
Движение транспортных средств по территории АЗС должно быть, как правило, односторонним. При этом должны быть предусмотрены раздельные въезд и выезд.
224
|
|
|
Таблица 12.6 |
|
Нормы, правила размещения АЗС |
|
|
|
|
|
|
|
Показатели и условия |
Значение |
Основание |
|
|
|
|
1. |
Расстояние от АЗС с резервуарами для жидкого топ- |
|
|
лива до границ участков общественных зданий и учре- |
50 |
СНиП 11-07.01-89 |
|
ждений, м, не менее |
|
|
|
|
|
|
|
2. |
Расстояние между заправочными островками: |
Ширина автомобиля |
|
|
при подъезде автомобилей в один ряд; |
плюс 1 м, но не ме- |
|
|
|
нее 3 м |
СНиП II.09.05-90 |
|
при подъезде автомобилей в два ряда |
Удвоенная ширина |
|
|
|
||
|
|
автомобиля плюс 1,5 |
|
|
|
м, но не менее 7 м |
|
3. |
Расстояние от топливораздаточных колонок, м: |
|
|
|
до здания АЗС II степени огнестойкости; |
4 |
|
|
до здания АЗС III степени огнестойкости; |
7 |
СНиП II.09.05-90 |
|
до подземных резервуаров для нефтепродуктов |
4 |
|
|
|
|
|
4. |
Заправочные островки и площадки для резервуаров |
|
|
должны возвышаться над проезжей частью территории |
0,15 |
СНиП II.09.05-90 |
|
АЗС, м, и выполняться из бетона |
|
|
|
|
|
|
|
5. |
Очистные установки АЗС должны включать масло- |
|
|
уловители, грязеуловители, отстойники |
|
|
|
6. |
Разделительная полоса между территорией АЗС и |
|
|
проезжей частью дороги должна быть, м, не менее |
2 |
СНиП II.09.05-90 |
|
7. На подъездах к территории АЗС должны быть уста- |
|
|
|
новлены дорожные сигнальные знаки |
|
|
|
8. Территория АЗС в ночное время должна быть осве- |
|
|
|
щена в соответствии с нормами |
|
|
|
Все подъезды и проезды на территории станции, а также отмостки у зданий операторской и других служб должны быть заасфальтированы. Места стоянки автомобилей у заправочных островков и сами заправочные островки должны иметь бетонное покрытие. Площадка должна быть ровной и иметь централизованный сбор сточных вод с целью дальнейшей их очистки или сброса в систему водоотведения.
Территория станции должна быть освещена по действующим в настоящее время нормам. Места заправки и слива нефтепродуктов могут быть оборудованы дополнительным освещением. Территория станции должна иметь ограждение по периметру.
Не допускается озеленение территории АЗС кустарниками и деревьями, выделяющими при цветении хлопья, волокнистые вещества или опушенные семена.
При размещении АЗС вблизи посадок сельскохозяйственных культур, по которым возможно распространение пламени (зерновые, хлопчатник), вдоль
