прилегающих к посадкам границ АЗС должно предусматриваться наземное покрытие, выполненное из материалов, не распространяющих пламя по своей поверхности, или вспаханная полоса земли шириной не менее 5 м.

Технологическая схема типовой АЗС показана на рис. 12.18 [18].

В соответствии со схемой топливо на АЗС завозится бензовозами и сливается через герметичные быстроразъемные муфты и фильтры. Сливные устройства установлены на специальной площадке. Сливные трубопроводы проложены подземно с уклоном в сторону резервуаров. Для обеспечения слива бензина без его перелива на территорию АЗС предусмотрен аварийный резервуар, объем которого должен не менее чем на 10 % превышать объем используемых для завоза топлива автоцистерн. Аварийный резервуар оснащается тем же оборудованием, что и резервуары для топлив. В данном случае для приема топлива установлены четыре стальных горизонтальных цилиндрических резервуара. Отпуск топлива осуществляется шестью заправочными колонками, которые установлены по две на трех островках.

Подача нефтепродуктов к заправочным колонкам осуществляется через технологические трубопроводы. Они должны быть надежны, долговечны, герметичны, а также должны обеспечивать течение нефтепродуктов при малых потерях напора.

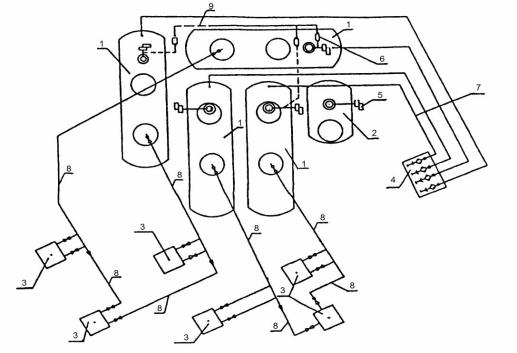

Рис. 12.18. Технологическая схема типовой АЗС: 1 – резервуар для топлива; 2 – резервуар аварийный; 3 – заправочные колонки; 4 – площадка для установки сливных приборов; 5 – дыхательный клапан; 6 – огневой предохранитель; 7 – линия наполнения;

8 – линия выдачи; 9 – линия рециркуляции

226

Технологические трубопроводы АЗС для нефтепродуктов и их паров должны удовлетворять следующим требованиям:

–выполняться из металла либо из материалов, имеющих соответствующий сертификат для транспортировки нефтепродуктов;

–соединение фланцев осуществлять по принципу "шип-паз";

–соединения трубопроводов должны обеспечивать их надежность в условиях длительной эксплуатации.

Соединения подземных трубопроводов выполняются сваркой, за исключением мест присоединения фланцевой или муфтовой арматуры и фланцевых заглушек. Фланцевая, муфтовая арматура, фланцевые заглушки располагаются в колодцах, которые должны быть засыпаны песком.

Подземные трубопроводы для топлива и его паров следует располагать на глубине не менее 0,4 м в заглубленных лотках или в металлических кожухах, исключающих проникновение топлива (при возможных утечках) за их пределы. Лотки следует заполнять негорючим материалом, металлические кожухи с обеих сторон должны герметично заделываться.

Допускается использование для нескольких ТРК одного общего трубопровода подачи нефтепродуктов из одного резервуара (для напорных ТРК) или нескольких трубопроводов из разных резервуаров к одной ТРК, при условии наличия на таких трубопроводах запорной арматуры перед каждой ТРК и каждым резервуаром.

Все фланцевые соединения трубопроводов, арматуры и оборудования должны быть плотно соединены через прокладки из материалов, устойчивых к воздействию нефтепродуктов и окружающей среды.

Подземные участки трубопроводов должны быть подвергнуты антикоррозионной защите в соответствии с требованиями государственных стандартов, наземные участки должны быть окрашены.

Сливные устройства должны обеспечивать герметичность соединения трубопроводов АЗС со сливными рукавами автоцистерн.

На АЗС находится схема технологических трубопроводов с обозначением запорной арматуры и другого оборудования.

Технологические трубопроводы (наземная часть), арматура и устройства ежесменно (ежедневно) осматриваются ответственным лицом, с целью выявления утечек топлива. Нарушения герметичности следует немедленно устранять в соответствии с производственными инструкциями. Запрещается эксплуатация разгерметизированных трубопроводов.

Всостав работ по обслуживанию трубопроводов входят:

–внешний осмотр наружных трубопроводов и соединений;

–проверка крепления трубопроводов в технологических шахтах;

–очистка арматуры и ее окраска;

227

–внесение записей в эксплуатационную документацию;

–проверка состояния уплотнений в соединительных устройствах;

–очистка и продувка огневых преградителей.

При техническом обслуживании запорной арматуры контролируется отсутствие утечки топлива через сальниковые уплотнения, состояние соединительных фланцев и прокладок, наличие полного комплекта болтов, гаек и шпилек, целостность маховиков и надежность крепления. В случае тяжелого хода шпинделя запорной арматуры и потери герметичности сальникового уплотнения набивка должна заменяться или уплотняться при соблюдении мер безопасности. Неисправная и негерметичная арматура подлежит внеочередному ремонту или замене.

Один раз в год паровоздушные трубопроводы технологической системы должны продуваться воздухом с целью очистки от осадков внутренней поверхности трубопровода.

Не реже одного раза в пять лет технологические трубопроводы подвергают испытаниям на герметичность. Эту операцию рекомендуется совмещать с зачисткой резервуаров. Трубопровод, не выдержавший испытаний на герметичность, подлежит замене.

После монтажа или ремонта технологический трубопровод должен быть испытан на герметичность и прочность.

12.7. Планировка АЗС

Автозаправочные станции (АЗС) представляют собой комплекс, включающий здание, островки с раздаточными колонками, островки с резервуарами и площадки для обслуживания автотранспорта. Современные АЗС дополнительно имеют магазин с расфасованными нефтепродуктами, запасными частями для срочного ремонта автомобиля и помещения для диагностики и технического обслуживания.

Хранение легковоспламеняющихся жидкостей в мелкой таре разрешается в объёме, необходимом для 5-суточной торговли. Запасы технических жидкостей для автотранспорта в торговом зале (операторной) не должны превышать 20 расфасованных единиц.

На рис. 12.19 – 12.22 показаны варианты планирования АЗС, а на рис. 12.23 и 12.24 – вид и разрез раздаточного крана.

АЗС следует рассматривать как сооружения, выполняемые с соблюдением всех строительных правил и противопожарных норм. Они должны быть достаточно выразительными в архитектурном отношении, удачно вписаны в окружающую их местность.

228

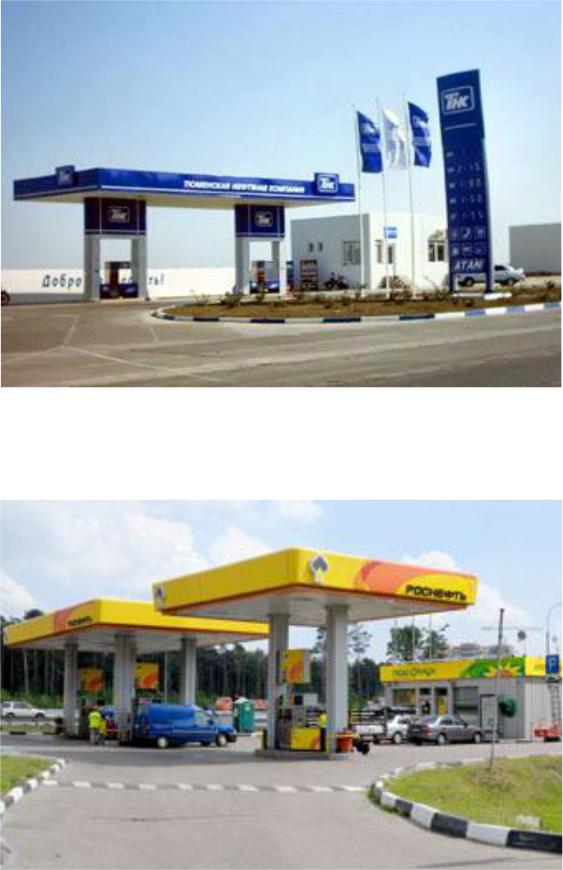

Рис. 12.19. Общий вид заправочной станции

Рис. 12.20. Въезд на заправочную станцию

229

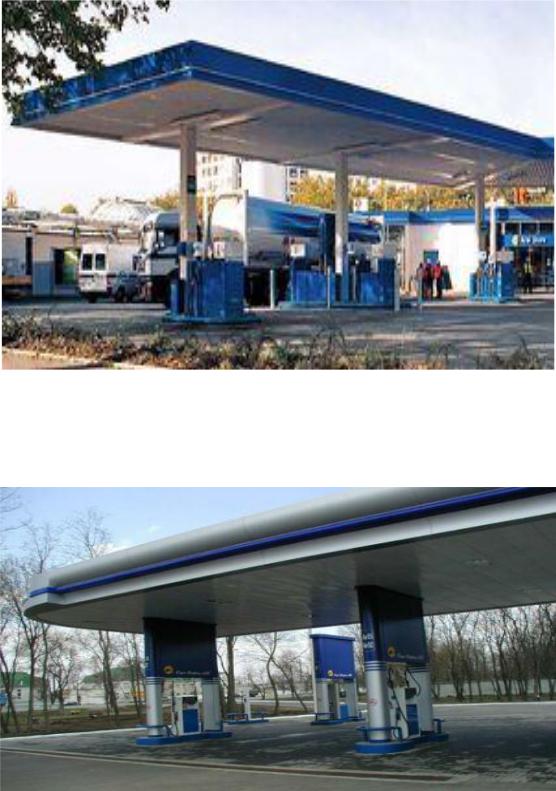

Рис. 12.21. Заправочная станция с навесом

Рис. 12.22. Расположение заправочных колонок
