В плане здания АЗС указаны под номером 1 тамбур входа (2,3 м2), 2 – торговый зал (24,0 м2), 3 – кабинет директора (4,0 м2), 4 – топочная (5,5 м2), 5 – ко-

ридор (6,5 м2), 6 – служебное помещение (3,0 м2), 7 – тамбур (4,0 м2), 8 – сан-

узел (3,0 м2).

На рис. 12.32 представлен генеральный план АЗС с экспликацией зданий и сооружений (табл. 12.9), основными показателями по генеральному плану (табл. 12.10), составом проекта, основными конструктивными решениями здания и сооружений АЗС, с планировкой помещения оператора и торгового зала и технико-экономическими показателями. На рис. 12.33 показано здание оператора с торговым залом.

Мощность АЗС – 500 заправок в сутки. Расчетный объем реализации нефтепродуктов в год – 7080 т. В том числе бензин Аи-80 – 2160 т, Аи-92 – 840 т, Аи-95 – 840 т, Аи-98 – 840 т, дизельное топливо – 2400 т.

10

9

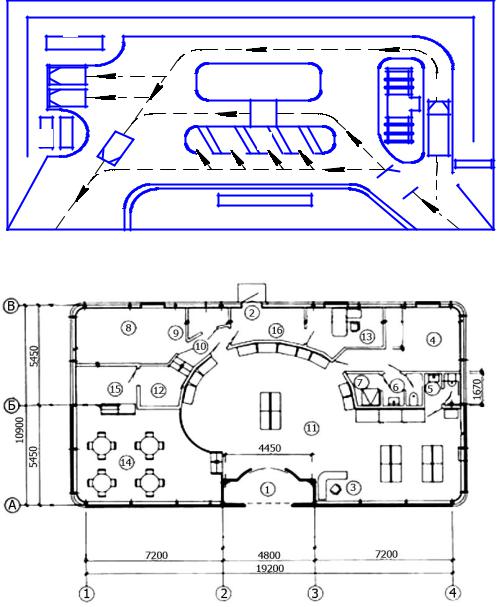

Рис.12.32. Схема генерального плана АЗС

Рис. 12.33. Здание оператора с торговым залом

236

Таблица 12.9

Состав проекта АЗС

1.Здание оператора с торговым залом, м (10,9 х 20,5):

–фундаменты;

–электросиловое оборудование;

–электроосвещение;

–телефонизация;

–система охранно-пожарной сигнализации;

–отопление (электрические радиаторы масляные);

–система вентиляции и кондиционирования воздуха;

–внутренние инженерные коммуникации БиК (включая узел учета воды);

–торговое и сервисное оборудование, мебель;

–рекламное оформление.

2.Навес над ТРК, м (7,2 х 32,74), и переходной навес к зданию опера-

тора, м (5,5 х 13,2):

–фундаменты;

–ливнестоки;

–электрический обогрев водостока;

237

–основание под топливораздаточные колонки (ТРК);

–ТРК с системой контрольно-измерительных приборов;

–рекламное оформление.

3.Резервуарный парк:

–резервуары топлива емкостью 40 (20 + 20) м3;

–аварийный резервуар топлива емкостью 16 м3;

–навесное оборудование;

–технологические трубопроводы.

4.Наружное оборудование:

–каналы для технологических трубопроводов;

–камера сливных устройств;

–защита зданий и сооружений от удара молний;

–информационный стенд;

–флагштоки.

5.Внутриплощадочные и инженерные сети:

–освещение территории площадки;

–сети ливневой канализации с устройством дождевых приемных решеток вокруг навеса и канализационных приемных колодцев;

–резервуар загрязненных и очищенных стоков емкостью 60 м3;

–резервуары противопожарного запаса воды емкостью 2 х 60 м3;

–очистные сооружения;

–сети бытовой канализации с устройством колодцев;

–сети хозяйственного питьевого водопровода с устройством водопроводных колодцев и установкой пожарного гидранта;

–электрические кабельные сети;

–слаботочные сети.

6.Благоустройство площадки:

–асфальтобетонное покрытие проездов и площадок;

–бетонное покрытие площадки слива топлива;

–плитные тротуары;

–озеленение;

–ограждение территории.

Основные конструктивные решения зданий и сооружений АЗС

1.Здание оператора с торговым залом, м (10,9 х 20,5):

•каркас – металлический;

•фундаменты – столбчатые монолитные;

•стены – панели типа «сэндвич»;

•перегородки – гипсокартонные, армокирпичные;

•кровля – мягкая, рулонная;

238

•степень огнестойкости здания – III;

•категория здания по пожарной опасности «Д»;

•общая площадь здания – 223,45 м2.

2.Навес над ТРК, м (7,2 х 32,73):

•каркас – металлический;

•подшивной потолок – алюминиевый профиль;

•кровля – из профилированного настила;

•колонны – сдвоенные;

•фундаменты – столбчатые монолитные;

•категория огнестойкости – III;

•площадь застройки – 235,65 м2.

3.Переходный навес к зданию оператора, м (5,5 х 13,2):

•каркас – металлический;

•подшивной потолок – алюминиевый профиль;

•кровля – из профилированного настила;

•категория огнестойкости – III;

•площадь застройки – 72,60 м2.

Втаблицах 12.11 и 12.12 приведены значения площади участков здания оператора с торговым залом и технико-экономические показатели АЗС.
