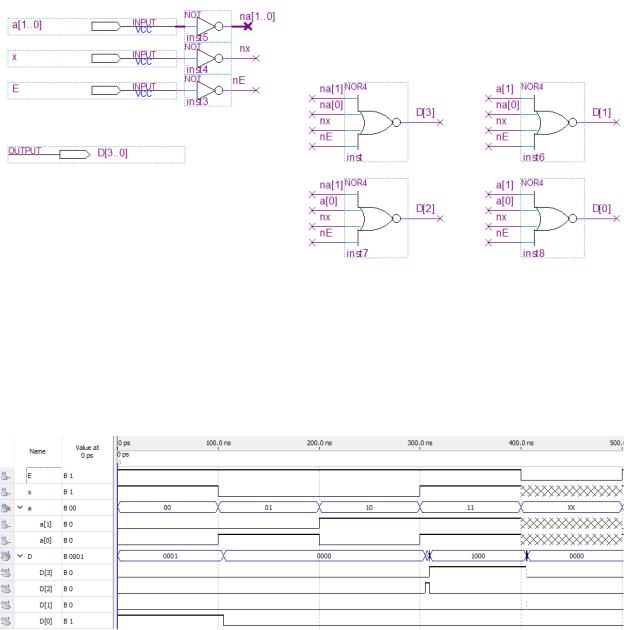

Рисунок 2.3.1 – Функциональная схема
E, x, a[1..0] – являются входами, D[3..0] – выходами, дающими результат схемы.
2.4 МОДЕЛИРОВАНИЕ
На рисунке 2.4.1 представлено моделирование схемы в режиме Timing.
Рисунок 2.4.1 – моделирование в режиме Timing
Так как моделирование в режиме Timing приближено к реальности и отображает задержки переключателя, из-за чего результат немного искажается от идеального. Сравнивания рисунок 2.4.1 и таблицу истинности 2.1.1, можно сделать вывод, что результаты совпадают.
На рисунке 2.4.2 представлено моделирование схемы в режиме Functional.
11

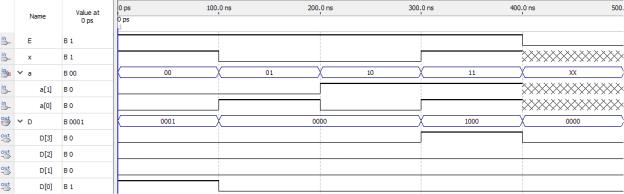

Рисунок 2.4.2 моделирование в режиме Functional
Один временной интервал равняется 100 наносекунд. Если сравнивать моделирование в режиме Functional, то оно полностью совпадает с таблицей истинности.
2.5 КОД НА HDL
Ниже представлен код схемы на SystemVerilog HDL: module MDX_1_8sv(
input logic [1:0] a, input logic x,
output logic [3:0] D); always @ (*)
begin case (a)
2'b00: D = x; 2'b01: D = x; 2'b10: D = x; 2'b11: D = x; default: ; endcase
end endmodule
x, a[1..0] – является входами, D[3..0] – выходом, выдающими результат схемы.
2.6 СХЕМА ДЛЯ КОДА HDL
На рисунке 2.6.1 представлена схема для кода HDL в RTL viewer.
12

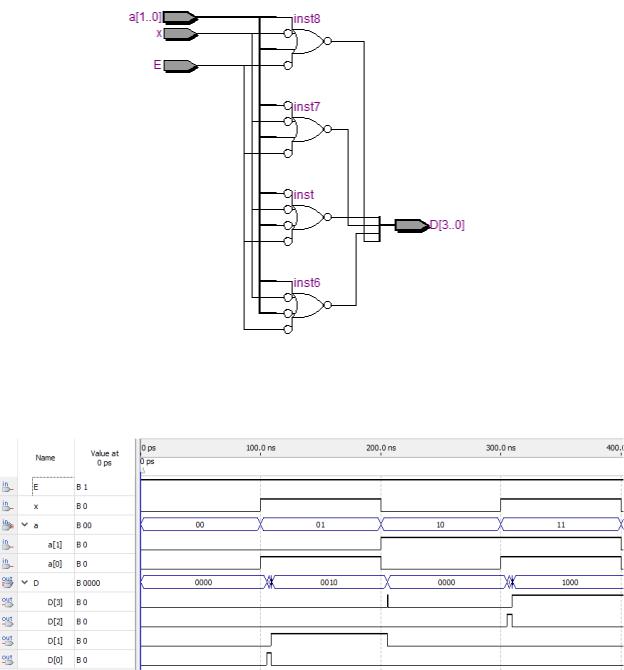

Рисунок 2.6.1 – схема из RTL viewer для кода HDL
2.7 МОДЕЛИРОВАНИЕ УСТРОЙСТВА, ОПИСАННОГО КОДОМ HDL
На рисунке 2.7.1 представлено моделирование кода в режиме Timing.
Рисунок 2.7.1 – моделирование схемы в режиме Timing
Из рисунка можно увидеть, что есть полная схожесть с таблицей истинности, а также с моделированием по схеме.
2.8 ТАБЛИЦА ИСТИННОСТИ МАСШТАБИРУЕМОГО УСТРОЙСТВА
В таблице 2.8.1 приведена таблица истинности для масштабируемого демультиплексора1-8(1 входов и 8 выхода).
13
Таблица 2.8.1 – таблица истинности масштабируемого демультиплексора1-8
|
|
Входы |
|
|
|
|
|
Выходы |
|
|
|
||
E |
a2 |
a1 |
|
a0 |
x |
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
1 |
0 |
0 |
|
0 |
b0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
b0 |
1 |
0 |
0 |
|
1 |
b1 |
0 |
0 |
0 |
0 |
0 |
0 |
b1 |
0 |
1 |
0 |
1 |
|
0 |
b2 |
0 |
0 |
0 |
0 |
0 |
b2 |
0 |
0 |
1 |
0 |
1 |
|
1 |
b3 |
0 |
0 |
0 |
0 |
b3 |
0 |
0 |
0 |
1 |
1 |
0 |
|
0 |
b4 |
0 |
0 |
0 |
b4 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
|
1 |
b5 |
0 |
0 |
b5 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
|
0 |
b6 |
0 |
b6 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
|
1 |
b7 |
b7 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
x |
x |
|
x |
x |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
2.9 ФУНКЦИОНАЛЬНАЯ СХЕМА МАСШТАБИРУЕМОГО УСТРОЙСТВА
На рисунке 2.9.1 представлена функциональная схема масштабируемого устройства DMX.

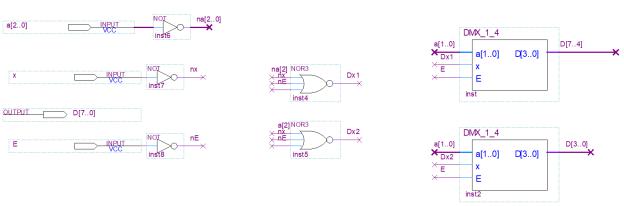

Рисунок 2.9.1 – функциональная схема масштабируемого устройства E, x, a[2..0] – являются входами, D[7..0] – являются выходами, дающими
результат схемы.
2.10 МОДЕЛИРОВАНИЕ МАСШТАБИРУЕМОГО УСТРОЙСТВА
На рисунке 2.10.1 представлено моделирование схемы в режиме Timing.
14

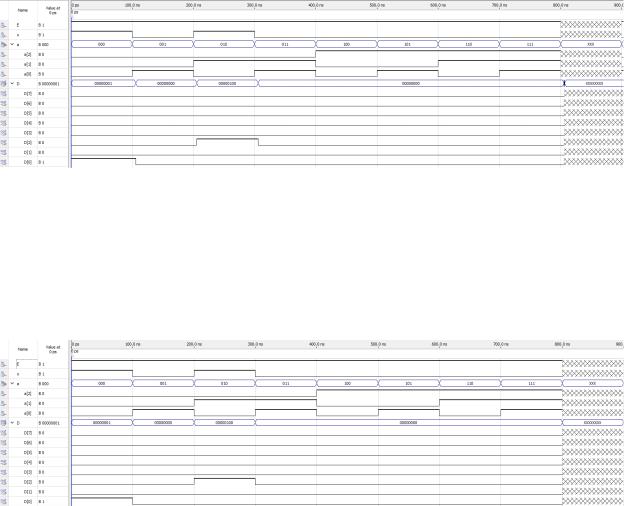

Рисунок 2.10.1 – моделирование в режиме Timing
Так как моделирование в режиме Timing приближено к реальности и отображает задержки переключателя, из-за чего результат немного искажается от идеального. Сравнивания рисунок 2.10.1 и таблицу истинности 2.8.1, можно сделать вывод, что результаты совпадают.
На рисунке 2.10.2 представлено моделирование схемы в режиме Functional.
Рисунок 2.10.2 моделирование в режиме Functional
Один временной интервал равняется 100 наносекунд. Если сравнивать моделирование в режиме Functional, то оно полностью совпадает с таблицей истинности.
2.11 КОД НА HDL МАСШТАБИРУЕМОГО УСТРОЙСТВА
Ниже представлен код схемы на VHDL: module DMX_1_8sv(
input logic [2:0] a, input logic x,
output logic [7:0] D); wire logic [1:0] out_D; always @ (*)
begin case (a[2])
1'b0: out_D = x; 1'b1: out_D = x; default: ; endcase
15
